精准无损 + 高效分选：武汉曜华 BC 电池分选仪工作原理揭秘
一、核心工作原理：四大环节构建智能分选生态
（一）PL 光致发光检测：缺陷识别的 “精准眼睛”
设备的缺陷检测环节以高功率激光激发与高清图像捕捉为核心，实现对 BC 电池隐性缺陷的全域筛查：
（二）电性能参数评估：效率分级的 “智能大脑”
在缺陷检测的同时，设备同步完成电池片核心电性能的精准评估，打破 “检测与评估分步进行” 的传统模式：
（三）自动化分选执行：精准分拣的 “灵活手臂”
基于检测与评估结果，设备通过高精度机械系统完成自动化分选，兼顾效率与无损防护：
（四）全流程数据追溯：生产管控的 “数字档案”
设备构建了覆盖每片电池的全生命周期数据追溯系统，为产线数字化管理提供支撑：
（五）核心技术协同：光机电一体化的融合优势
设备的高效运行源于三大核心技术的深度协同：激光激发模块提供稳定、均匀的 PL 信号源，保障检测基础；AI 算法模块实现精准识别与快速评估，提升决策效率；机械执行模块确保分拣精准与无损防护，保障产品品质 —— 三者通过工业控制系统实现毫秒级同步，构建 “激发 - 捕捉 - 分析 - 执行 - 记录” 的闭环工作流，彻底摆脱人工干预，实现全流程自动化。
二、原理适配性：为何专为 BC 电池定制？
BC 电池的全背面电极设计虽提升了转换效率，但也带来了检测难点：传统设备易因电极遮挡导致缺陷漏检，或因接触式测试损伤电极。武汉曜华这款分选仪的工作原理针对性解决这些问题：
三、原理落地价值：从技术到产业的赋能
该工作原理的工业化应用，为光伏企业带来多重价值：
（一）PL 光致发光检测：缺陷识别的 “精准眼睛”
设备的缺陷检测环节以高功率激光激发与高清图像捕捉为核心，实现对 BC 电池隐性缺陷的全域筛查：
- 信号激发机制：搭载 50W 定制化高功率激光器，垂直向下发射激光束精准覆盖电池片有效测试区域（230×230mm），激光能量穿透电池片表层，激发内部半导体材料产生光致发光（PL）信号 —— 这一信号的强度、分布与衰减特性，直接关联电池片的晶体质量、内部缺陷及材料均匀性。

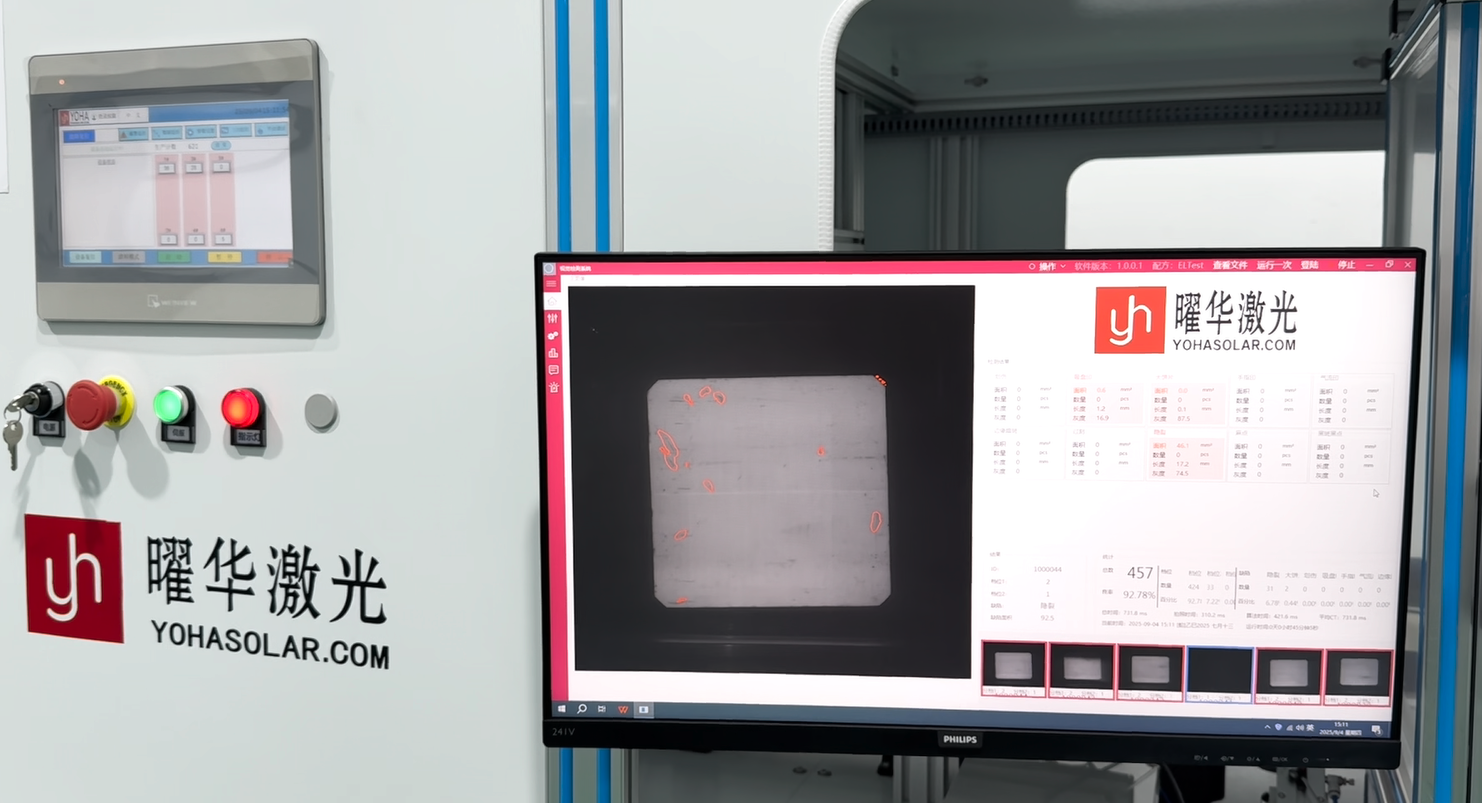

- 高保真信号捕捉：1200 万像素定制高清工业相机与激光激发模块同步工作，以微秒级响应速度捕捉 PL 信号，生成高分辨率灰度图像。相机的高灵敏度设计可精准捕捉微弱光信号差异，配合抗干扰光学滤波系统，有效屏蔽环境光干扰，确保图像信噪比。
- 缺陷智能识别：图像数据实时传输至曜华定制 AI 算法系统，该系统基于改进型 SegFormer 缺陷分割模型，通过多头混合卷积提取多尺度缺陷特征，精准识别隐裂（最小可检测宽度≤0.03mm）、断栅、表面污染、材料不均、烧结瑕疵等显性及隐性缺陷，并通过语义分割技术标记缺陷面积、位置与严重程度，为分级提供量化依据。
（二）电性能参数评估：效率分级的 “智能大脑”
在缺陷检测的同时，设备同步完成电池片核心电性能的精准评估，打破 “检测与评估分步进行” 的传统模式：
- 参数映射逻辑：基于 PL 信号的强度衰减曲线与光谱分布数据，结合内置的电性能预测模型，反向推导电池片的转换效率、填充因子、短路电流、开路电压等核心参数 —— 这一过程无需额外施加电应力，避免了传统 IV 测试对 BC 电池精密电极的潜在损伤。
- 算法优化保障：算法模型通过海量 BC 电池样本数据训练（涵盖单晶、多晶、PERC、HJT、TOPCon 等多元类型），针对 BC 电池全背面电极的结构特性优化参数权重，确保填充因子计算误差＜0.5%，效率预测精度与传统 IV 测试一致性达 99% 以上。
- 分级标准适配：支持用户自定义分级规则，可根据效率区间、缺陷严重程度、材料均匀性等单一或多维指标，设置 A/B/C 等多档位分选标准，适配不同应用场景对电池片品质的差异化需求。
（三）自动化分选执行：精准分拣的 “灵活手臂”
基于检测与评估结果，设备通过高精度机械系统完成自动化分选，兼顾效率与无损防护：
- 机械执行机制：高速机械臂与多工位分选料盒（标准配置 8 个，支持选配扩展）协同工作，根据 AI 系统下发的分级指令，以毫米级定位精度将电池片分拣至对应料盒。机械臂采用柔性接触设计，配合真空吸盘装置，避免物理接触对电池片表层的划伤。
- 专属护片设计：针对 BC 电池表面易氧化、易划伤的特性，设备集成自动取盖纸功能 —— 上料时自动剥离防静电、防摩擦隔离纸，分选完成后同步复盖，全程避免电池片与机械结构、其他工件的直接摩擦，将 A 级电池片破片率控制在≤0.05%。
- 高速节拍适配：机械系统与检测模块采用并行工作模式，检测评估与上料、分拣动作无缝衔接，实现每小时 6000 片的高产能，完美适配 200MW 规模化产线的高速生产节拍。
（四）全流程数据追溯：生产管控的 “数字档案”
设备构建了覆盖每片电池的全生命周期数据追溯系统，为产线数字化管理提供支撑：
- 数据实时采集：同步记录每片电池的 PL 原始图像、缺陷检测报告、电性能参数、分选等级、分拣时间、设备运行状态等数据，形成唯一身份识别码。
- 标准化报告生成：支持自动生成 Excel/PDF 格式检测报告，包含单电池片详细数据与批次统计分析（良率、效率分布、缺陷类型占比等），为工艺优化提供数据支撑。
- 数据接口兼容：开放工业以太网接口，可无缝对接 MES 生产管理系统，实现检测数据与生产计划、工艺参数、设备运维数据的联动分析，助力产线精细化管控。
（五）核心技术协同：光机电一体化的融合优势
设备的高效运行源于三大核心技术的深度协同：激光激发模块提供稳定、均匀的 PL 信号源，保障检测基础；AI 算法模块实现精准识别与快速评估，提升决策效率；机械执行模块确保分拣精准与无损防护，保障产品品质 —— 三者通过工业控制系统实现毫秒级同步，构建 “激发 - 捕捉 - 分析 - 执行 - 记录” 的闭环工作流，彻底摆脱人工干预，实现全流程自动化。
二、原理适配性：为何专为 BC 电池定制？
BC 电池的全背面电极设计虽提升了转换效率，但也带来了检测难点：传统设备易因电极遮挡导致缺陷漏检，或因接触式测试损伤电极。武汉曜华这款分选仪的工作原理针对性解决这些问题：
- 非接触式 PL 检测无需接触电池片表面，避免了对背面精密电极的损伤；
- 垂直向下的检测方向与高分辨率相机，确保全背面电极区域无检测死角；
- 定制化 AI 算法针对 BC 电池的缺陷类型（如背面断栅、边缘隐裂）优化识别逻辑，避免通用型算法的漏检误检。
三、原理落地价值：从技术到产业的赋能
该工作原理的工业化应用，为光伏企业带来多重价值：
- 效率提升：全流程自动化将单电池片检测分选时间压缩至秒级，6000 片 / 小时的产能适配规模化生产；
- 品质保障：≤0.03mm 的缺陷检测精度与≤0.05% 的破片率，大幅提升产品一致性；
- 成本优化：减少人工操作成本与不良品损耗，数据追溯功能助力工艺优化，降低后续运维成本；
- 研发支撑：精准的缺陷与性能数据，为 BC 电池新材料研发、工艺改进提供可靠的实验依据。
