光伏组件生产线作为新能源产业的核心制造环节，其设计方案与布局直接影响生产效率和产品质量。针对5-500MW不同规模的光伏组件生产线，需综合考虑工艺流程、设备选型、空间利用及智能化程度等因素，以下为详细设计方案分析。
一、生产线规模与产能规划
1. 5-50MW级生产线
年产能约50MW，适合初创企业或区域性项目。采用半自动化设计，主要包含以下工段：
电池片分选：配备EL检测仪和分档设备，处理能力约800片/小时
焊接工序：2台串焊机并行工作，日产量约2000组件
层压封装：单层层压机（6-8分钟/片）配合冷却架
装框测试：手动装框台与IV测试仪组合
2. 200-500MW级生产线
年产能可达450-550MW，需全自动化设计：
采用 双轨高速串焊机（1200片/小时）
层压环节配置 三工位层压系统，效率提升40%
引入 AGV物料运输和MES生产管理系统
3. 500MW以上超级工厂
需采用 模块化单元设计，每个单元产能250MW，关键特征包括：
智能物流：立体仓库+机器人分拣系统
数字孪生：实时监控工艺参数波动
定制化设备：如可处理210mm大尺寸硅片的专用焊接机
二、核心工艺布局方案

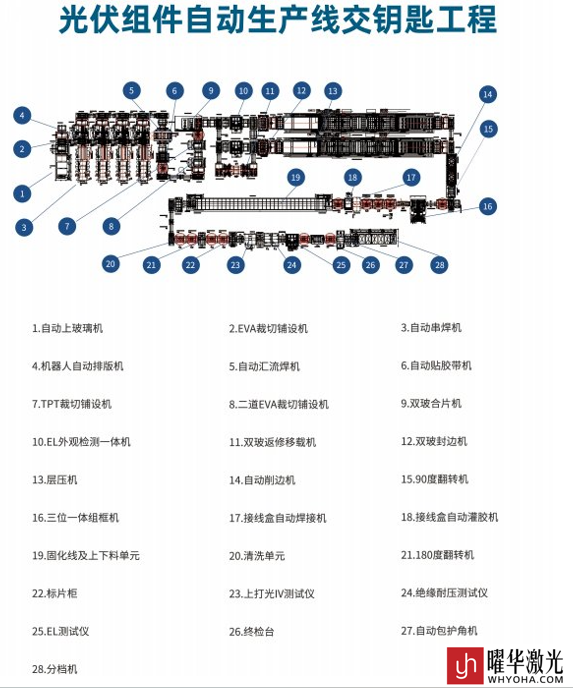

（1）串联式布局（适用于50-200MW）
典型流程：
原料仓→分选→激光划片→串焊→叠层→层压→装框→测试→包装`
优势：设备投资低（约2000万元），改造灵活
缺点：单点故障易导致全线停产
（2）U型单元布局（300MW-1GW）
创新点：
每个工艺单元形成独立闭环
层压与装框采用 **卫星式工作站**
测试工位配备 **AI视觉检测系统**
案例：某1GW工厂通过U型布局减少物料搬运距离达60%
（3）混合式柔性布局
结合组件类型动态调整：
双玻组件专用通道：增加边角处理机
传统组件线：优化EVA铺设精度
预留HJT电池兼容接口
三、关键设备选型建议

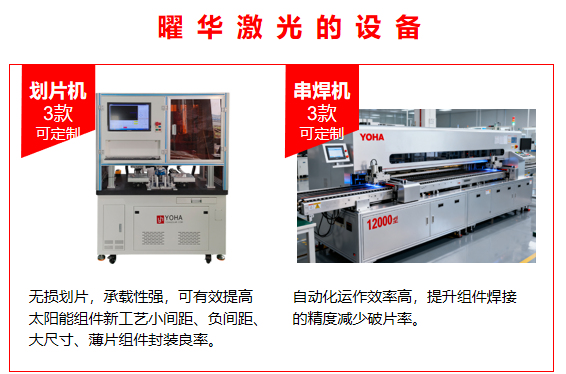

1. 焊接设备
50MW线：可选国产武汉曜华激光的串焊机（精度±0.3mm）
1GW线：推荐应用材料Baccini高速焊机（带红外校准）
2. 层压系统
小型线：采用油加热层压机（温度均匀性±1.5℃）
大型线：必须配置 **真空预压+多段温控** 系统
3. 测试设备

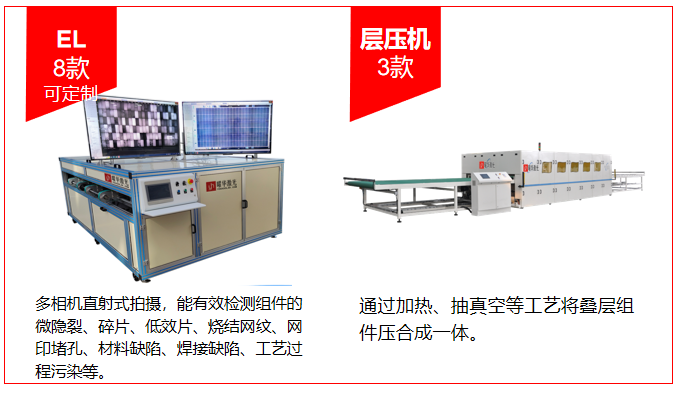

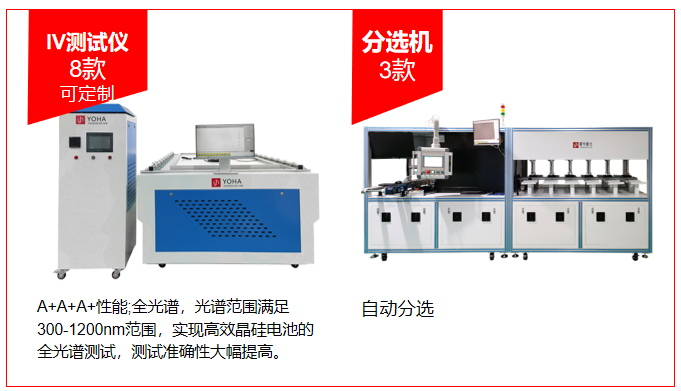

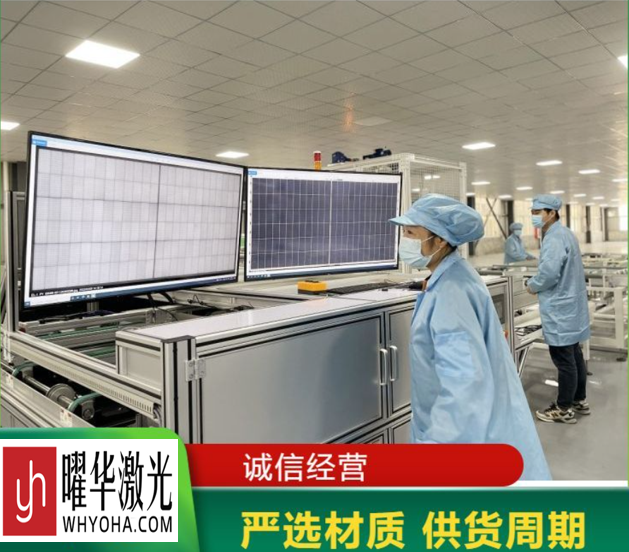

标配EL+IV+绝缘测试三合一平台
1GW级建议增加 **量子效率检测模块**
四、智能化升级要点
1. 数字孪生系统
通过3D建模实时映射：
层压温度场分布
焊接应力变化曲线
2. AI质量管控
基于深度学习的隐裂识别（准确率＞98%）
功率预测模型（误差＜0.5%）
3. 能源管理系统
集成：
余热回收装置（降低能耗15%）
光伏屋顶自发电系统
五、厂房设计规范
1. 空间需求
| 产能 | 洁净区面积 | 总占地面积 |
|50MW|800-1000㎡|3000㎡|
|1GW|15000㎡+5000㎡仓库|50000㎡|
2. 环境控制
焊接车间湿度≤40%RH
层压区洁净度要求ISO Class 7
3. 物流通道
主通道宽度≥4.5m（AGV通行）
物料缓冲区设置旋转平台
六、典型案例分析
江苏某800MW工厂布局：
采用武汉曜华激光新能源推荐的双线并行设计，每条线4个制造单元
创新点：
层压后直接连接自动削边机
测试数据实时上传区块链系统
成效：人均产出提升至2.5MW/年
七、未来扩展设计
1. 预留TOPCon金属化设备接口
2. 组件尺寸兼容至2300×1300mm
3. 氢能备用电源接入点
该方案通过模块化设计可灵活适配不同投资规模，1GW级工厂设备投入约3.8亿元，投资回收期约5.2年（按组件均价1.8元/W计算）。建议结合具体产品技术路线（如PERC/HJT）进行细节优化，同时需注意大尺寸组件对现有设备的兼容性改造需求。
