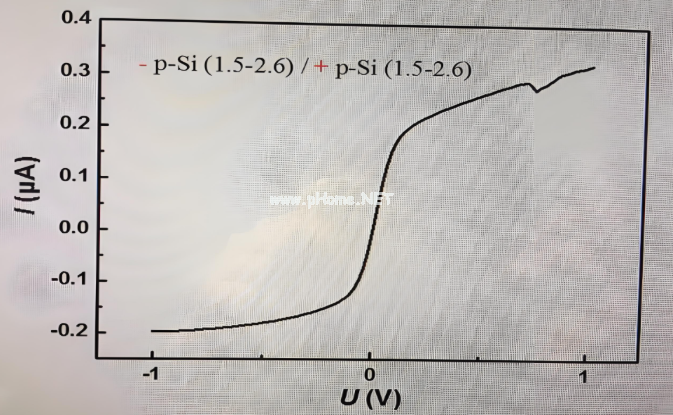

一、I-V曲线高电压段畸变：核心诱因深度剖析

光伏电池I-V曲线临近开路电压的右上角区域畸变，并非单一因素导致，本质是电池内部非理想电学特性、工艺缺陷，或是外部测试环境、设备误差共同作用的结果，不同畸变形态对应不同故障根源，精准区分才能高效破题。

串联电阻偏大，引发曲线上翘畸变

当曲线在高电压段斜率骤增、呈现明显上翘态势，核心诱因多为电池串联电阻过高。串联电阻涵盖电极本体电阻、电极与半导体接触电阻、电池基底材料内阻等，阻值超标后，高电压工况下电流流经电阻产生的压降大幅提升，实际输出电压被压缩，曲线便会偏离理想线性形态。这类问题多发于电极烧结工艺不达标、导电浆料层厚薄不均，或是电极线宽/厚度不足导致载流子传输受阻，也有部分是电池基底材料掺杂不均、晶界缺陷过多推高了内部阻抗。

并联电阻偏低，造成曲线下垂波动

若曲线临近开路电压时出现下垂、波动，甚至电流无法归零，多是并联电阻过低引发漏电流过大所致。并联电阻直观体现电池漏电损耗，电池边缘绝缘失效、表面钝化层质量不达标、PN结存在杂质缺陷等，都会形成额外漏电路径，高电压下漏电流愈发显著，直接拉低输出电流，破坏曲线规整度。日常生产中，边缘绝缘处理不到位、钝化膜致密性差、硅片内部杂质聚集等情况，都极易诱发这类异常。

空间电荷区复合加剧，导致曲线弯曲

空间电荷区载流子复合过度，也是曲线高电压段畸变的常见原因。PN结空间电荷区内存在缺陷、杂质等复合中心时，载流子复合损耗加剧，高电压下空间电荷区宽度扩张，复合效应进一步凸显，造成电流损耗异常，曲线斜率随之改变，出现无规则弯曲。这种情况多见于多晶硅片晶界缺陷密集、扩散工艺管控不严，导致PN结掺杂剖面失衡，难以实现高效载流子传输。

测试系统误差，致使曲线失真

排除电池自身问题后，测试设备与环境误差也会导致曲线畸变，这类异常多表现为测试数据重复性差、多设备检测结果偏差大。测试夹具接触压力不足、探针老化引发接触不稳，太阳光模拟器光强均匀性超标、光照分布不均，电子负载采样精度与速率不达标，或是测试温湿度波动过大、环境光干扰，都会造成数据采集失真，让正常电池的I-V曲线出现异常畸变，误导性能评判。

二、靶向优化：曲线异常整改实操方案

针对I-V曲线右上角各类畸变问题，需从电池工艺优化、器件性能提升、测试系统校准三方面靶向施策，从根源解决异常，保障曲线规整度与性能检测精度。

压降内阻损耗，优化串联电阻

针对串联电阻超标问题，一方面优化电极设计与选材，适度加宽电极栅线、提升浆料厚度，选用银浆等高导电浆料，缩减电流传输内阻；另一方面严控烧结工艺，精准把控烧结温度与时长，确保电极与电池片形成良好欧姆接触，杜绝接触不良问题；同时优选低电阻率基底硅片，优化掺杂工艺，减少材料本身与晶界带来的内阻损耗，从源头降低串联电阻阻值。

封堵漏电路径，提升并联电阻

改善并联电阻偏低问题，重点做好绝缘防护与钝化处理，通过电池边缘涂覆绝缘胶、激光刻槽隔离等方式，彻底阻断边缘漏电路径；选用高质量钝化膜材料，优化钝化层沉积工艺，强化表面钝化效果，减少表面载流子复合；搭配吸杂工艺去除硅片内部杂质，优化扩散工艺参数，修复PN结缺陷，杜绝隐性漏电通道，大幅提升并联电阻。

减少载流子损耗，抑制复合效应

缓解空间电荷区复合问题，优先选用单晶或高品质多晶硅片，降低基底晶格缺陷密度；精细化管控扩散工艺参数，打造平缓均匀的掺杂剖面，优化PN结结构；增设背表面场结构，借助高掺杂背场降低背面复合速率，减少载流子损耗，让电池内部载流子传输更高效，改善曲线线性度。

校准测试体系，排除外部误差

规避测试系统引发的曲线异常，需定期校准检测设备，采用四线法测试降低夹具接触电阻干扰，核验太阳光模拟器光强均匀性与稳定性，确保符合行业标准；更换高精度电子负载，保障数据采样速率与分辨率；同时规范测试环境，将温度稳定控制在25℃±1℃，搭建遮光测试环境，隔绝环境光干扰，保障测试数据真实精准。

三、实操案例：异常问题整改验证

案例1：某晶硅电池检测时出现I-V曲线上翘，经排查为电极烧结温度偏低，接触电阻超标。后续将烧结温度调至850℃并优化保温时长，串联电阻显著降低，曲线高电压段恢复平直，各项性能参数回归正常区间。
案例2：某PERC电池I-V曲线临近开路电压处持续下垂，检测确认是电池边缘未做绝缘处理，漏电流过大。补做边缘绝缘涂覆工艺后，并联电阻大幅提升，漏电流得到有效抑制，曲线线性度明显改善，性能检测精度同步提升。
I-V曲线作为光伏电池性能的“体检报告”，每一处细节畸变都不容忽视。曜华激光深耕光伏检测领域，依托高精度I-V测试设备、稳态太阳光模拟器等核心产品，搭配专业技术支撑，助力企业精准排查电池性能缺陷、优化生产工艺，保障电池检测数据精准可靠，为光伏电池研发、量产质控筑牢技术防线，助力产业提质增效。
