这份参数表是光伏组件 IV 测试仪（太阳模拟器）的核心性能指标，我会用专业 + 通俗结合的方式，逐行拆解每个参数的含义、行业标准和设备优势，帮你完全吃透这台设备的性能。

一、设备基础定位

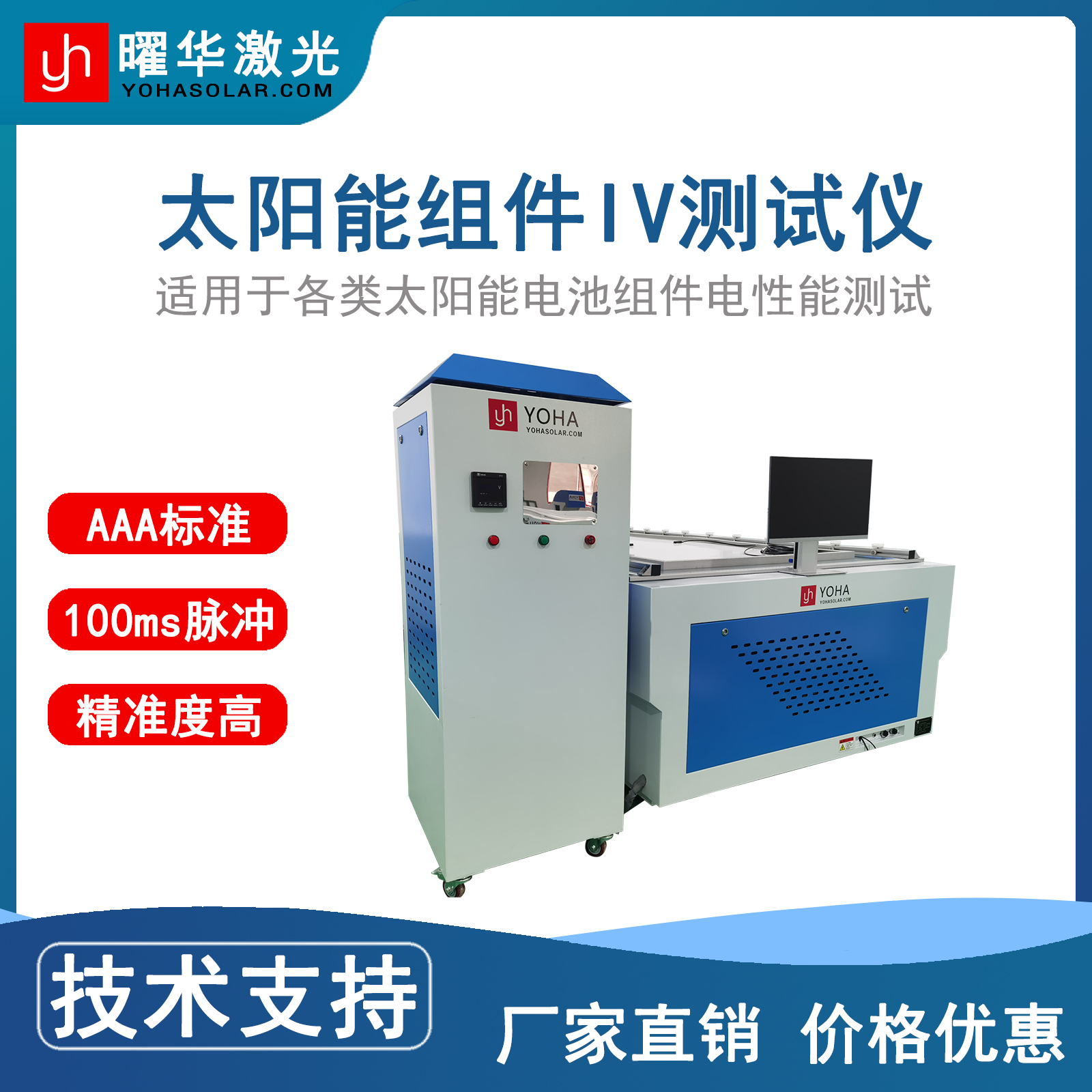

型号：YH-IV30A这是一台用于光伏组件（晶硅 / 钙钛矿等）电性能测试的AAA 级太阳模拟器 + IV 测试系统，核心作用是模拟标准太阳光，测试组件的 I-V 曲线、开路电压、短路电流、填充因子、转换效率等关键参数，是光伏实验室、组件厂质检、研发的核心设备。

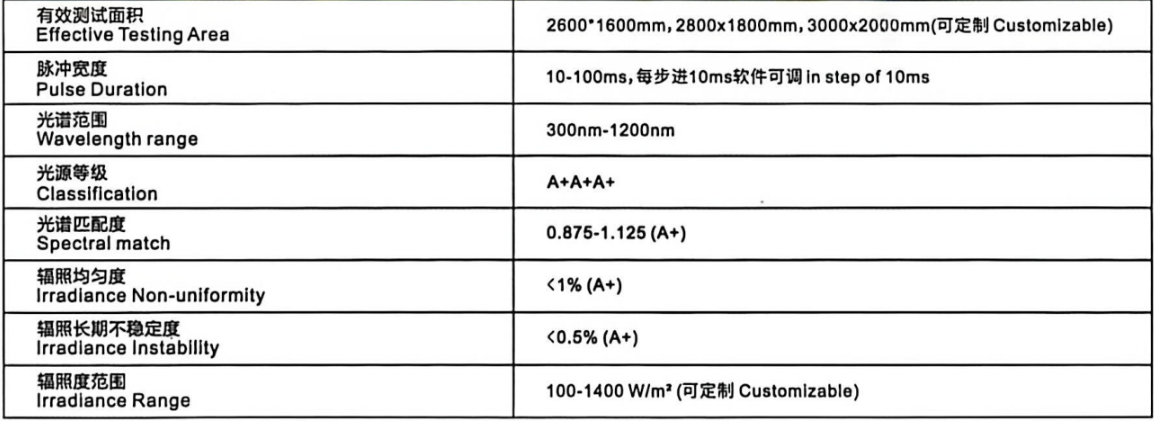

二、逐参数详细解读

1. 有效测试面积（Effective Testing Area）

  • 参数值：2600*1600mm、2800x1800mm、3000x2000mm（可定制）
  • 专业解读：指设备能均匀辐照的最大测试区域，决定了可测试的组件尺寸。
    • 常规大尺寸组件（如 210/230 版型）尺寸约 2.4m*1.3m，这三个规格完全覆盖主流大版型组件，甚至支持双拼 / 大尺寸定制组件测试。
    • 「可定制」意味着可根据客户需求（如超大组件、多组件并行测试）调整面积，适配特殊研发 / 生产场景。
  • 通俗理解：相当于 “测试台的大小”，越大能测的组件越大，定制化能力强。

2. 脉冲宽度（Pulse Duration）

  • 参数值：10-100ms，每步进 10ms 软件可调
  • 专业解读：脉冲式太阳模拟器的闪光持续时间，是 IV 测试的核心参数：
    • 光伏组件测试需要在极短时间内完成 I-V 曲线扫描，避免组件温度升高影响测试精度。
    • 10-100ms 的宽范围可调，适配不同类型组件：
      • 10ms 短脉冲：适配低电容、快速响应的常规晶硅组件，减少热效应；
      • 100ms 长脉冲：适配高电容组件（如钙钛矿、异质结 HJT、叠层组件），保证扫描完成时组件响应稳定，数据准确。
    • 「每 10ms 步进」：可精准匹配不同组件的响应特性，优化测试精度。
  • 通俗理解：相当于 “闪光灯亮的时间”，时间可调，既能测普通组件，也能测特殊的高电容新型组件，兼容性拉满。

3. 光谱范围（Wavelength range）

  • 参数值：300nm-1200nm
  • 专业解读：覆盖了 AM1.5G 标准太阳光谱的核心范围（300nm-1200nm 包含了光伏组件的主要响应波段）：
    • 完全匹配晶硅、钙钛矿、异质结、TOPCon 等所有主流光伏技术的光谱响应范围，无光谱盲区。
    • 是实现高光谱匹配度的基础，保证测试结果与户外实际发电的一致性。
  • 通俗理解：相当于 “灯光的颜色范围”，覆盖了太阳从紫外线到近红外的所有关键波段，测出来的结果和真实太阳光下的发电性能一致。

4. 光源等级（Classification）

  • 参数值：A+A+A+
  • 专业解读：这是 IEC 60904-9 国际标准对太阳模拟器的分级，三个 A + 分别对应：
    表格
    指标 标准要求（A 级） 本设备等级 含义
    光谱匹配度 0.75-1.25 A+（0.875-1.125） 光谱与标准太阳光谱的贴合度，A + 远优于 A 级
    辐照均匀度 ≤2% A+（<1%） 测试区域内光照强度的一致性，A + 远优于 A 级
    辐照稳定度 ≤1% A+（<0.5%） 闪光过程中光照强度的稳定性，A + 远优于 A 级
    行业最高标准为AAA 级，本设备标注 A+A+A+，代表三项指标均达到超 A 级，性能远超行业标准，是顶级实验室级设备。
  • 通俗理解：这是太阳模拟器的 “含金量”，A+A+A + 是目前最高等级，代表灯光的光谱、均匀度、稳定性都做到了极致，测试结果最精准。

5. 光谱匹配度（Spectral match）

  • 参数值：0.875-1.125（A+）
  • 专业解读：衡量模拟器光谱与 AM1.5G 标准太阳光谱的贴合程度：
    • IEC 标准 A 级要求为 0.75-1.25，本设备 0.875-1.125 的范围，偏差仅 ±12.5%，远优于 A 级标准，属于 A + 级。
    • 光谱匹配度越高，测试出的组件效率越接近户外真实值，避免因光谱偏差导致的效率虚高 / 虚低。
    • 对钙钛矿、叠层等新型组件尤为重要，这类组件对光谱敏感，高匹配度是精准测试的核心。
  • 通俗理解：相当于 “灯光和太阳光的相似度”，越接近 1，测出来的效率越准，这台设备的相似度远超行业要求。

6. 辐照均匀度（Irradiance Non-uniformity）

  • 参数值：<1%（A+）
  • 专业解读：指有效测试区域内，不同位置的光照强度偏差：
    • IEC 标准 A 级要求≤2%，本设备 < 1%，达到 A + 级，均匀度翻倍提升。
    • 均匀度越高，组件不同位置的光照一致，测试结果不受组件摆放位置影响，重复性和准确性大幅提升。
    • 对大尺寸组件测试至关重要，避免因组件边缘光照弱导致的效率测试偏低。
  • 通俗理解：相当于 “灯光照在组件上，每个地方的亮度都一样”，偏差不到 1%，不管组件放哪，测出来的结果都准。

7. 辐照长期不稳定度（Irradiance Instability）

  • 参数值：<0.5%（A+）
  • 专业解读：指设备在长期使用（如连续测试、长时间运行）中，光照强度的波动范围：
    • IEC 标准 A 级要求≤1%，本设备 < 0.5%，A + 级，稳定性翻倍。
    • 长期稳定性高，意味着设备校准周期长，日常测试无需频繁校准，数据一致性好，适合量产线 24 小时连续测试。
    • 避免因光源衰减导致的测试数据漂移，保证批次组件测试的可比性。
  • 通俗理解：相当于 “灯光用久了也不会变暗、变亮”，波动不到 0.5%，测出来的结果一直稳定，不会今天测 100W，明天测 99W。

8. 辐照度范围（Irradiance Range）

  • 参数值：100-1400 W/m²（可定制）
  • 专业解读：设备可输出的光照强度范围，标准测试条件（STC）为 1000 W/m²：
    • 100-1400 W/m² 的宽范围，支持：
      • 标准 STC 测试（1000 W/m²）；
      • 低辐照测试（如 200/400/800 W/m²，模拟阴天 / 弱光环境下的组件性能）；
      • 高辐照测试（如 1200/1400 W/m²，模拟强光环境、组件热斑测试、可靠性测试）。
    • 「可定制」意味着可根据客户需求扩展范围（如更高辐照、更低辐照），适配研发场景（如钙钛矿组件的弱光响应测试、组件可靠性测试）。
  • 通俗理解：相当于 “灯光的亮度可调”，从弱光到强光都能调，既能做标准测试，也能做各种特殊场景的研发测试。

三、设备核心优势总结

表格
维度 优势 价值
等级 A+A+A + 超 AAA 级 测试精度、重复性、一致性远超行业标准，满足 CNAS 实验室认证要求
兼容性 宽脉冲、宽辐照范围、大测试面积 适配所有主流光伏技术（晶硅 / TOPCon/HJT/ 钙钛矿 / 叠层），覆盖大尺寸组件
定制化 测试面积、辐照范围可定制 适配客户特殊需求，从实验室研发到量产线质检全场景覆盖
稳定性 <0.5% 长期不稳定度 校准周期长，适合量产线连续运行，数据可靠性高

四、补充说明（行业对标）

  • 目前行业主流太阳模拟器为 AAA 级，A+A+A + 属于高端实验室级配置，通常用于国家级实验室、头部组件厂研发中心、第三方检测机构（如 TÜV、CNAS）。
  • 这台设备的参数完全满足 IEC 60904-1、IEC 60904-9、GB/T 6495 等国内外光伏测试标准，可用于组件效率认证、研发测试、出厂质检等全场景。

五、可延伸的落地应用建议

  1. 实验室认证：A+A+A + 等级可直接用于 CNAS 实验室资质申请，满足光伏组件检测的最高精度要求。
  2. 新型组件研发：宽脉冲、高光谱匹配度，完美适配钙钛矿、叠层等新型组件的测试需求，是研发的核心工具。
  3. 量产线质检：大测试面积、高稳定性，支持大尺寸组件批量测试，保证批次一致性。
  4. 定制化测试：可定制辐照范围、测试面积，适配特殊组件（如 BIPV、柔性组件）的测试需求。

曜华激光专注光伏检测设备研发与制造，提供 YH-IV30A 组件 IV 测试仪、EL 测试仪、PL 测试仪、太阳模拟器等全系列光伏测试解决方案，支持定制化开发，满足实验室研发、产线质检、第三方认证等多场景需求。品质可靠、服务高效，是光伏企业值得信赖的检测设备合作伙伴。
