以I‑V 曲线绘制为核心，精准提取电性能参数，实现质量判定与故障定位，覆盖研发→制造→运维→仲裁全链路，是光伏组件 / 半导体器件的 “电学心电图机”。

一、核心原理

1. 基础原理

基于欧姆定律与半导体物理，通过可控负载模拟实现全工况扫描：设备在待测器件两端连续调节电压（光伏领域覆盖 0–1500V，半导体覆盖 ±10V 至 ±1000V），同步采集每一点对应的电流响应，逐点采样生成平滑连续的 I‑V 曲线。核心流程分三步：
  • 信号施加：电压源 / 电流源模式精准输出，适配不同器件测试需求；
  • 高精度采集：采用 16 位以上采样器、差分放大与低噪声滤波，电压可达微伏级、电流低至皮安级，消除线缆误差；
  • 数据解析：自动拟合曲线，提取核心参数并诊断异常，支持 STC/NOCT 标准条件转换。

2. 曜华技术亮点

  • A+A+A + 级脉冲光源（光伏）：光强不均匀度≤2%、测试精度≤1%，符合 IEC 60904‑9 标准；
  • 长脉宽设计（100ms）：消除电容与热效应误差，适配钙钛矿 / 叠层电池等新型器件研发；
  • 宽量程适配：覆盖标准组件、大尺寸 / BIPV、双面电池、半导体功率器件，支持超大尺寸与曲面组件测试IEC Webstore。

二、关键参数与解读

表格
参数类别 核心参数 物理意义与判定标准
基础电性能 开路电压（Voc） 反映材料带隙与串联电阻，光伏组件典型值 38–48V，越高表示材料复合越少；
  短路电流（Isc） 与光生载流子收集效率正相关，直接决定组件最大发电潜力；
  最大功率点（Pmax/Vm/Im） 器件实际输出能力核心指标，Vm×Im 为峰值，需达标标称功率；
  填充因子（FF） Pmax/(Voc×Isc)，反映输出 “方度”，优质组件 FF≥78%，越高表示内阻损耗越小；
内阻诊断 串联电阻（Rs） 曲线近短路区斜率决定，Rs 越大损耗越高，优质组件 Rs＜0.5Ω/ 片；
  并联电阻（Rsh） 曲线近开路区斜率决定，Rsh 越小漏电越大，优质组件 Rsh＞10kΩ/ 片；
故障特征 曲线形态 正常呈平滑 “S” 型；异常表现为台阶（热斑 / 二极管故障）、分叉（组串失配）、骤降（隐裂 / 断栅）；


三、核心应用场景

1. 光伏领域

  • 研发与实验室：PERC/TOPCon/HJT/ 钙钛矿 / 叠层电池 IV 特性测试，搭配 EL/PL 联合表征，评估转换效率与材料质量；
  • 产线制造：电池片 / 组件电性能分选、工艺缺陷筛查（虚焊、断栅、隐裂）、可靠性试验前后对比（湿热 / 湿冻 / 热循环）；
  • 施工验收：电站到货抽检、并网前基线建立、BIPV 异形 / 大尺寸组件检测，生成报告作为 EPC 交工依据；
  • 运维诊断：组串性能快速排查、热斑 / 遮挡 / 老化定位、二手组件评估，支持云端数据管理与健康度可视化；
  • 第三方仲裁：防虚标检测、型式试验、质量纠纷判定，符合 IEC 60904 系列标准IEC Webstore。

2. 半导体领域

  • 器件研发：二极管 / MOSFET/IGBT/ 功率模块 IV 特性提取，评估导通压降、反向漏电流、击穿电压；
  • 量产质检：晶圆级电性筛选、封装后参数验证、失效分析（短路 / 漏电 / 高阻）；
  • 可靠性验证：高温老化、温度循环、热应力测试前后对比，预测寿命与稳定性。

曜华激光产品矩阵与价值
1. 核心产品

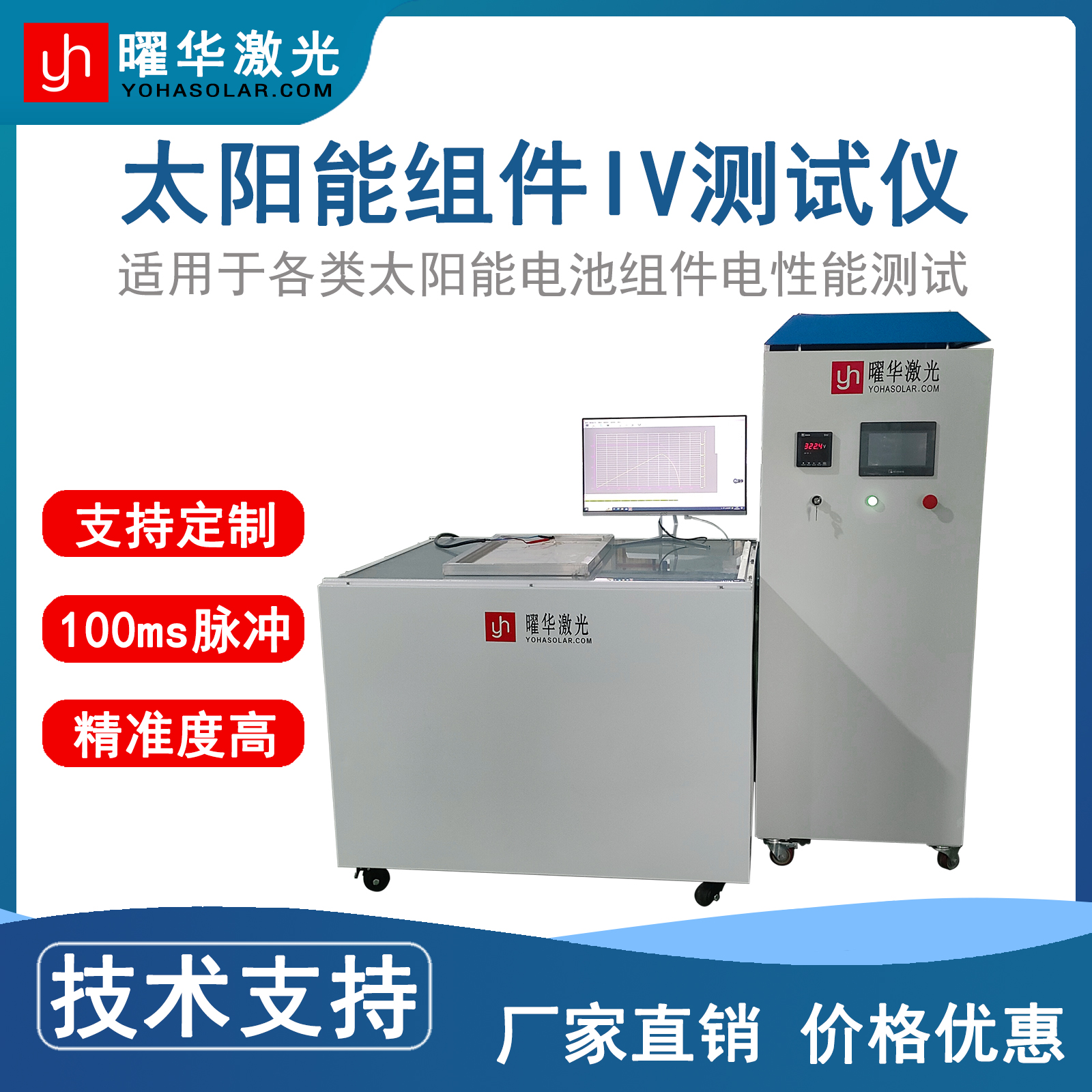

• 标准型 IV 测试仪：适配量产产线，A+A+A + 级光源，精度≤1%，支持自动分档；
• 便携式 IV 测试仪：现场快速检测，220V 市电可用，10 秒出结果，适配运维 / 抽检；
• 研发型长脉宽 IV 测试仪：100ms 长脉宽，消除热效应，适配钙钛矿 / 叠层电池研发；
• IV+EL/PL 一体机：电学 + 内部缺陷 + 材料表征联合测试，一机多用；
• BIPV 专用 IV 测试仪：柔性接触、无损检测，适配 3.5m×2.3m 超大曲面组件IEC Webstore。
2. 核心价值
• 降本增效：一机覆盖多场景，减少设备采购与维护成本，产线检测效率提升 50%；
• 质量可控：精准识别虚焊、断栅、隐裂、热斑等故障，降低返工与售后损失；
• 合规可靠：符合国际标准，数据可追溯，支撑全球市场准入与仲裁；
• 服务全周期：从研发标定到产线质检、电站运维，提供全流程技术支持与定制化方案。


武汉曜华激光（YOHALASER） 以高精度 I‑V 曲线测试为核心，打造光伏与半导体领域全场景检测解决方案，凭借高精准、广适配、强集成、快响应四大优势，成为全球 300 + 客户的核心检测伙伴，助力客户实现质量升级、效率提升、合规出海。
