光伏组件厂的质量检测岗位，EL检测仪是最核心的工具之一。如果你正准备进入这个行业，或者刚入职还不熟悉设备操作，别担心——EL检测并没有想象中那么复杂。曜华激光带你快速了解EL检测的基本流程和操作要点。

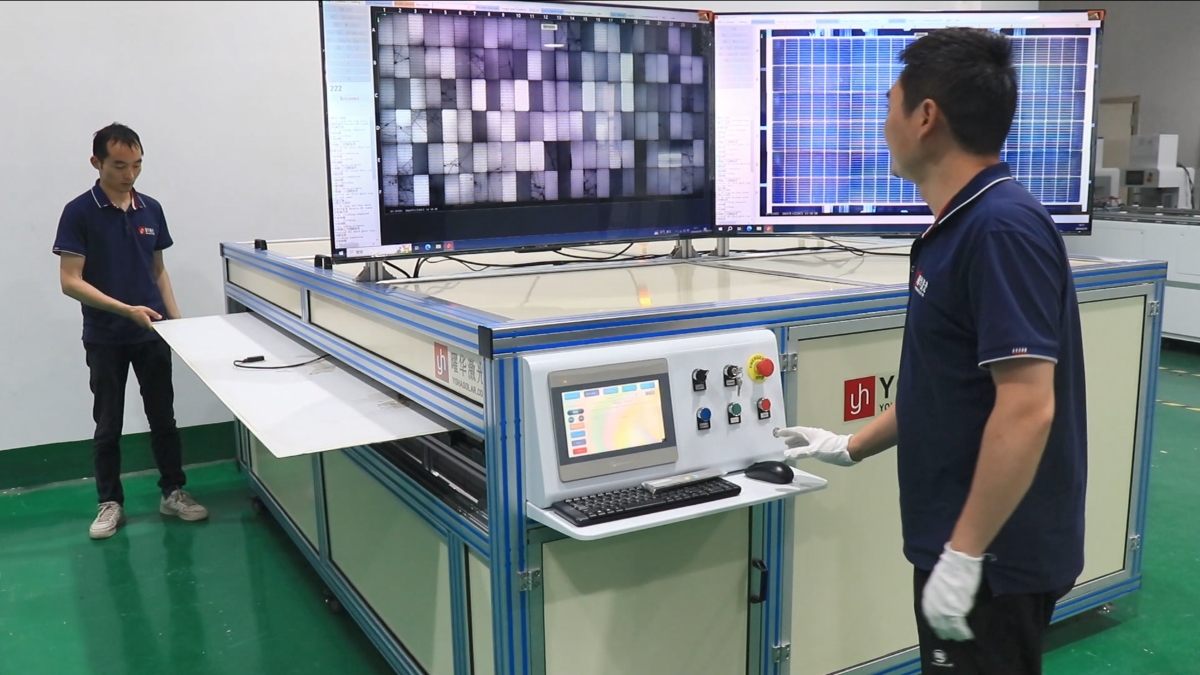

武汉曜华激光太阳能组件EL检测仪

EL检测是干什么的？

EL是电致发光（Electroluminescence）的缩写。简单说，就是给组件通电，让它自己“发光”，然后通过红外相机拍下发光图像。健康的区域亮，有缺陷的地方暗——隐裂、断栅、虚焊在图像上一目了然。产线质检员的职责就是通过EL图像判断组件是否合格。现代EL检测仪已经高度自动化，你不需要成为光学专家，只需掌握几个核心步骤。#EL检测入门 #光伏产线质检

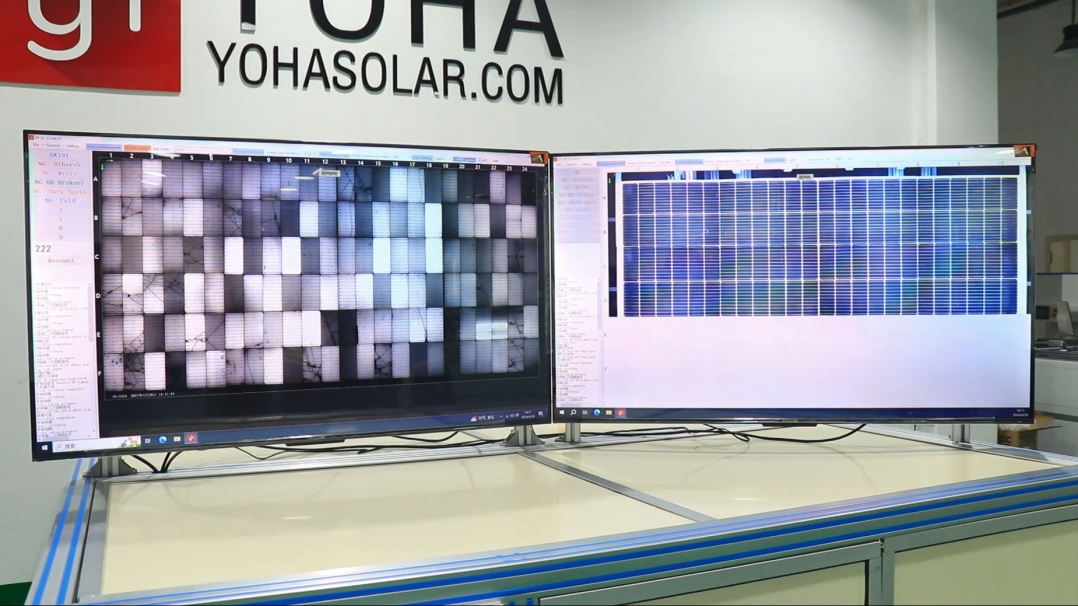

武汉曜华激光EL检测仪高清电致发光成像

第一步：放置组件与通电

在线式EL检测仪会自动将组件传送到暗室中，探针自动下压接触接线盒。你需要确认组件规格（如166、182或210mm）并选择对应的检测配方。设备会自动施加正向电流（通常0-15A可调）。注意：探针接触不良会导致图像发暗或全黑，定期检查探针清洁度是基本功。#EL检测操作流程

第二步：成像与观察

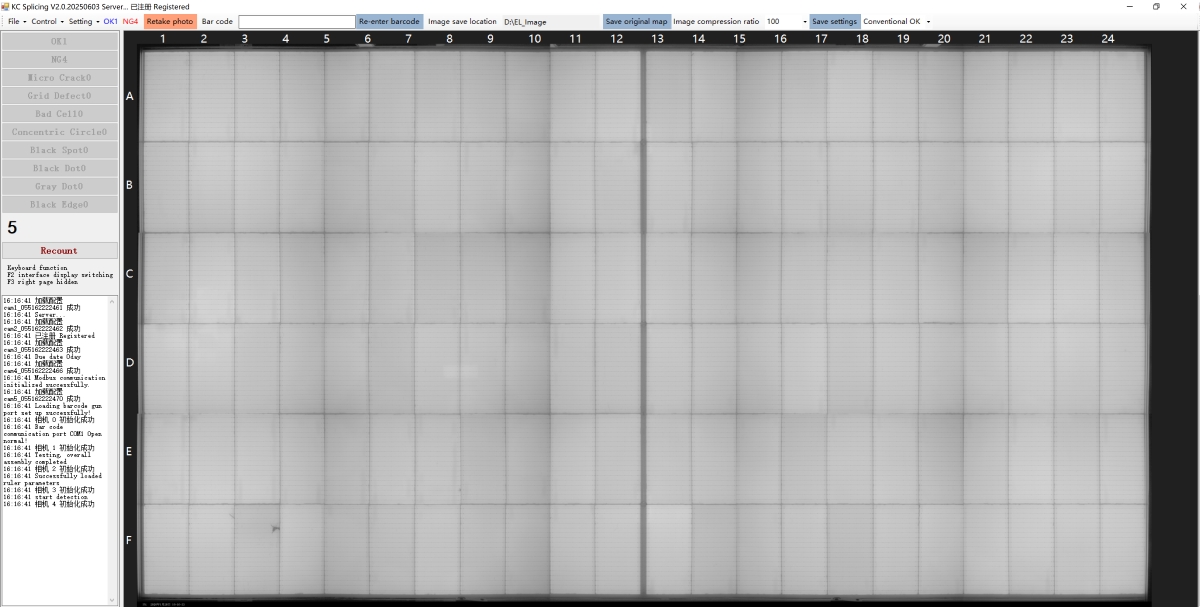

通电后，高灵敏度红外相机开始曝光，捕捉1150nm近红外光。整个过程毫秒级完成。此时屏幕上会显示EL灰度图像。你需要学会识别三类典型缺陷：
  1. 隐裂：蜿蜒的黑色细线，形似闪电。
  2. 断栅：水平方向的短暗条，规则排列。
  3. 虚焊：焊带附近的雾状暗区，边界模糊。
曜华激光的EL检测设备内置了AI辅助判图功能，会自动标记可疑缺陷并给出置信度，帮助新手快速定位问题区域，大幅降低漏判风险。#隐裂识别 #EL图像判读

第三步：判图与分选

根据EL图像和AI提示，质检员需做出判断：合格、返修还是报废。产线通常有明确的标准：例如隐裂长度超过单根主栅线间距即判为不合格。确认后，系统自动记录数据并将组件分流至对应工位。每块组件的EL图像和检测结果都会上传至MES系统，形成可追溯的质量档案。

新手常见问题与技巧

  1. 问题1：图像整体偏暗——可能原因：电流未达到设定值或探针接触不良。检查电源输出和探针位置。
  2. 问题2：图像模糊——可能原因：暗室门帘未关严有杂光，或镜头脏污。清洁镜头并检查暗室密封性。
  3. 问题3：不确定是隐裂还是栅线阴影——技巧：放大图像观察线条是否连续蜿蜒。栅线是规则的等间距细线，而隐裂纹理粗糙、宽度不均。
曜华激光的EL检测软件还提供了历史图像对比功能，新手可以对照标准缺陷图库进行自我训练，快速提升判图准确率。一般来说，经过一周的跟岗学习，就能独立完成EL检测#EL检测技巧 #产线质检培训

结语

进入光伏组件厂做质检，EL检测是必学技能。但只要理解了“通电发光、有伤显暗”的原理，掌握了三类典型缺陷的识别方法，配合设备的AI辅助功能，上手并不困难。曜华激光的EL检测设备以高灵敏度成像和智能算法，为产线质检员提供友好、高效的操作体验，助你快速成为合格的组件质检能手。

武汉曜华激光科技有限公司（高新技术企业）成立于2014年，员工规模100多人，其中研发团队占比超50%，核心成员来自华中科技大学、武汉大学等高校。公司拥有3个生产基地、20000平米标准化厂房，构建完整生产链，主营光伏组件生产全流程关键设备，如EL测试仪、IV测试仪、划片机、串焊机等，并为客户提供生产线解决方案与全周期服务，产品与服务获海内外广泛认可。
