太阳能电池的IV特性并非无规律可循，其背后有一套成熟的电学模型作为理论基石。理解这些模型，是掌握IV测试仪检测原理的关键。本文将从基础模型出发，解析工程实践中如何实现高精度测量。

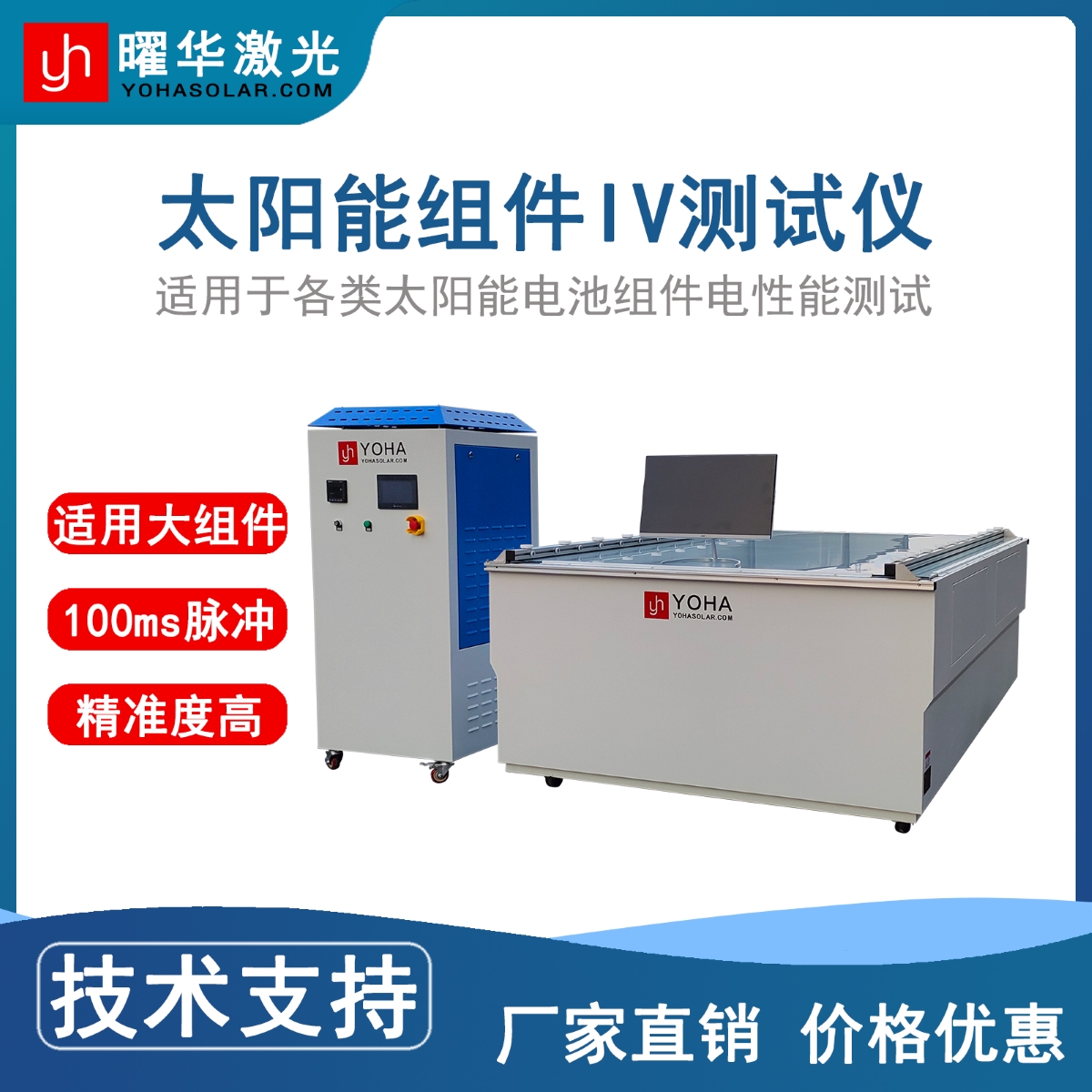

武汉曜华激光IV测试仪

电学模型：IV曲线的理论根基

最常用的等效电路是单二极管模型，它包含一个光生电流源、一个二极管、一个串联电阻和一个并联电阻。该模型能够描述电池在绝大多数工况下的输出特性。对于异质结或钙钛矿电池，双二极管模型更贴合实际——引入第二个二极管用于模拟空间电荷区的复合损耗。
这些模型的数学表达呈超越方程，无法直接求解。测试仪需要采集IV曲线上的离散点，然后通过数值拟合反推出模型参数。其中，串联电阻和并联电阻的辨识精度，直接决定了填充因子计算的可靠性。曜华激光的IV测试方案内置多模型自适应拟合算法，可根据电池类型自动选择最匹配的计算模型，从源头保障参数反演精度。#单二极管模型 #双二极管模型 #参数反演



工程实现：从理论到实测的跨越

理论模型为测量提供了方向，但工程应用中面临诸多实际挑战。首先是接触效应——探针与电极之间的接触电阻会串入测量回路，导致串联电阻虚高。工程上采用四线开尔文连接法，将电流施加回路与电压采样回路完全分离，彻底消除引线电阻影响。
其次是电容效应。高效电池（如HJT、TOPCon）具有较大的结电容，在快速电压扫描时，电容充放电电流会叠加在光生电流上，造成IV曲线畸变。工程解决方案是采用分段扫描与滞回补偿：先快速预扫描估算电容时间常数，再调整扫描方向与步长，通过正反向曲线平均或动态补偿算法还原真实响应。#四线连接 #电容补偿 #接触电阻



核心硬件：精准测量的物理底座

检测原理的落地离不开扎实的硬件支撑。太阳光模拟器的光谱匹配度、光强稳定性与均匀性，决定了短路电流的测试基准。电子负载或源测量单元（SMU）的采样分辨率与量程切换速度，则影响整条曲线的数据密度。
现代工程级IV测试仪还集成了温度控制平台与标准参考电池，实时监测环境波动并进行闭环修正。曜华激光的系统方案采用高精度多量程SMU与稳态LED模拟光源组合，兼顾了宽动态范围与高速采样，使电学模型中的每个参数都能在工程层面得到准确复现。#太阳模拟器 #源测量单元 #闭环修正

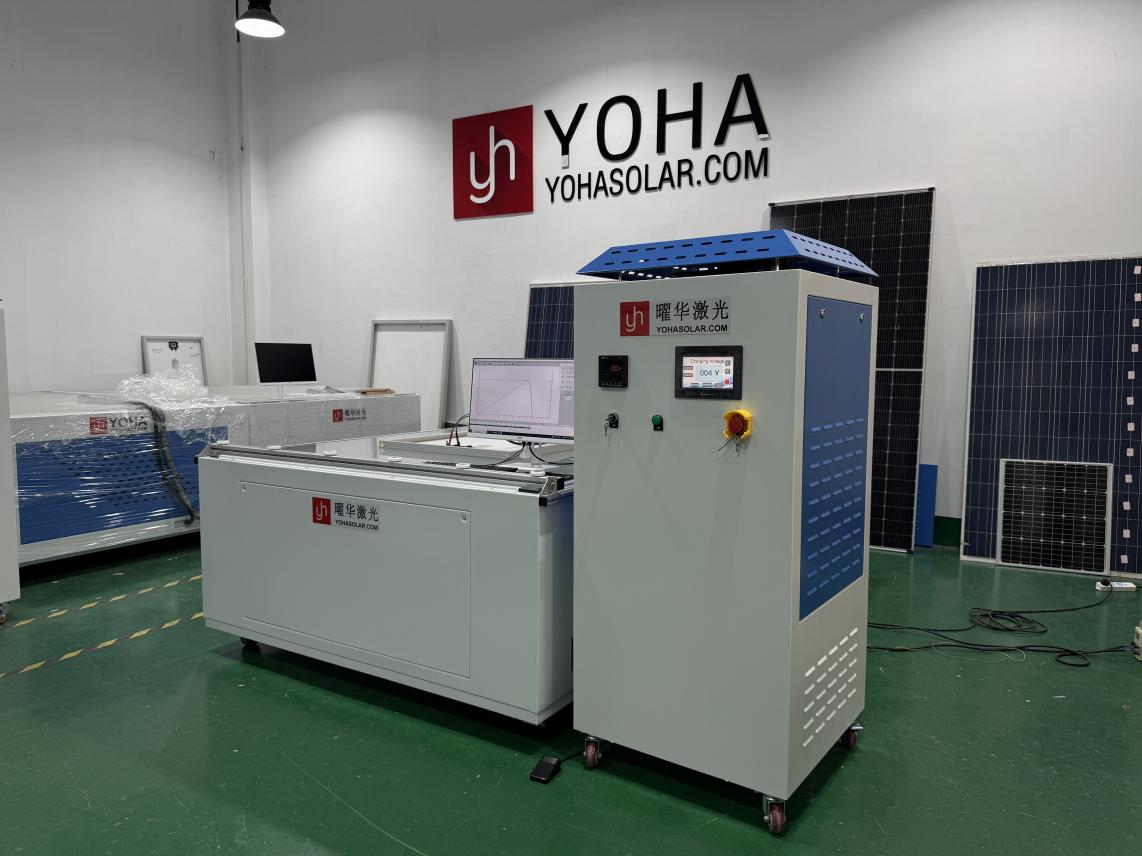

武汉曜华激光高精度IV检测

从模型到应用的价值闭环

从单二极管模型到工程化检测设备，IV测试原理走完了从理论到实践的完整闭环。理解这一过程，有助于研发人员和产线工程师更高效地使用测试数据，反向指导工艺优化。无论是实验室的新材料验证，还是产线的批量分选，精准的检测原理始终是可靠数据的基石。
