在光伏材料与器件研发中，测试样品的形态远不止标准矩形组件这一种——建筑光伏一体化（BIPV）的曲面幕墙、透光型光伏玻璃、切割后的半片电池、柔性薄膜组件……这些非标准异形组件在尺寸、形状、电极布局上与常规组件差异显著，给IV测试带来了标准设备难以跨越的障碍。


武汉曜华激光太阳能组件IV测试仪


异形组件测试的三大挑战

第一，尺寸与形状不匹配。标准IV测试仪的照射面积和测试台面通常按照常规组件尺寸设计，而BIPV组件可能长达3.5米、形状不规则，甚至带有弧度或透光区域。标准设备要么放不下，要么光照覆盖不全。
第二，电极布局特殊。BC电池将所有电极集中在背面呈叉指状排布；BIPV组件电极位置随建筑结构定制；薄膜组件可能采用异形电极设计。普通探针排无法对准，接触不良或短路风险极高。
第三，光谱响应差异。异形组件往往采用非晶硅、碲化镉或钙钛矿等材料，其光谱响应区间与常规晶硅不同，要求模拟器在紫外或特定波段有更精准的输出。

曜华激光的异形组件测试方案

针对上述挑战，曜华激光的定制版IV测试仪从四个维度提供了系统级解决方案。

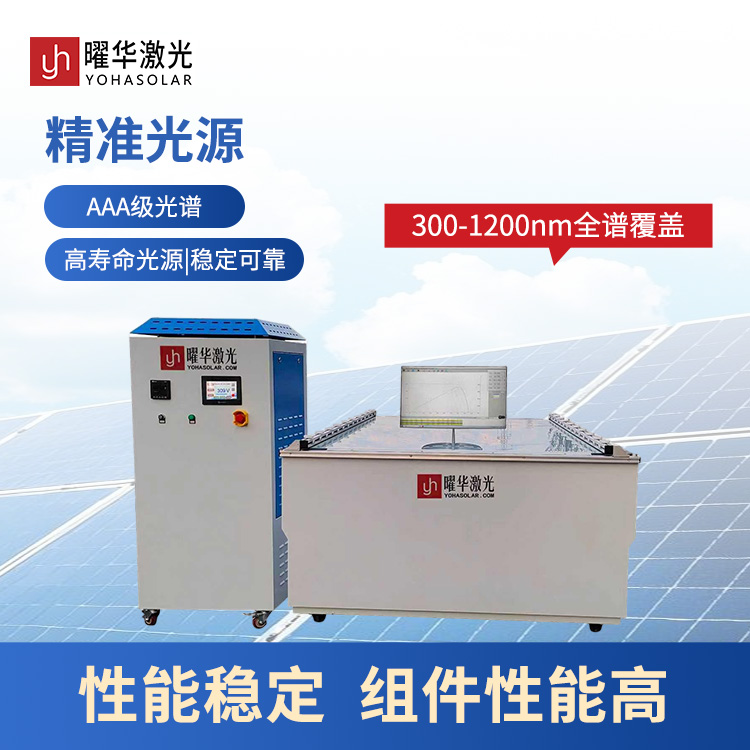

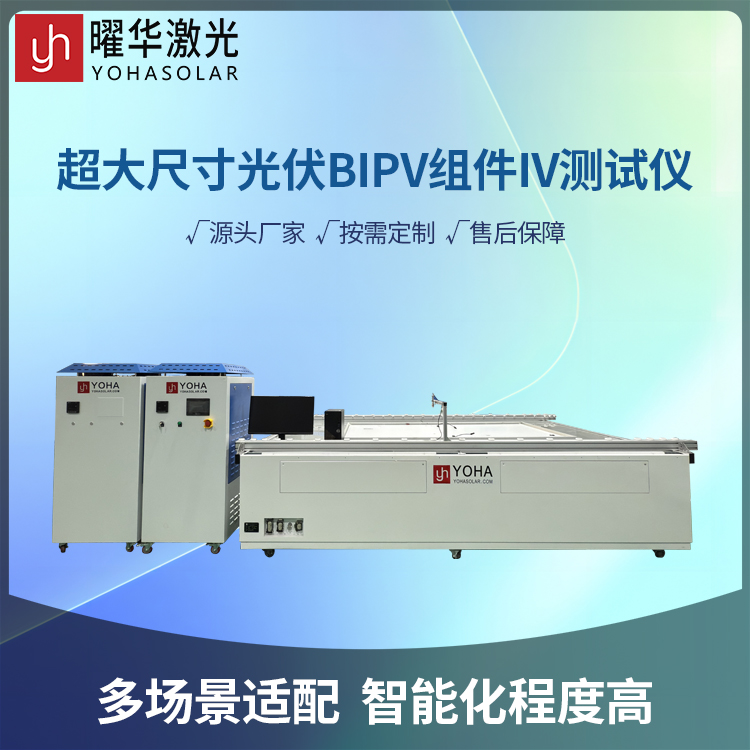

光源与台面可定制。曜华激光的太阳模拟器光谱覆盖300-1200nm，辐照度200-1200W/m²可调，支持A/A+/3A+等多种等级。更重要的是，有效照射面积和测试台面可按需定制——从实验室小面积电池到超大尺寸BIPV组件均可适配。曜华激光已成功交付YHMT-3523型号超大尺寸BIPV组件IV测试仪，适配3.5米×2.3米的超大组件及异形组件。



探针与夹具专属定制。针对BC电池的叉指状背电极，曜华激光可配备定制化叉指探针板，实现细密电极可靠接触，不损伤、不短路。从探针材质、接触压力到针座布局均可量身定制。对于钙钛矿等薄膜脆弱器件，还可采用微牛顿级接触压力探针，配合自动对位系统，确保精准接触而不划伤活性层。
测试模式灵活可调。曜华激光手动IV测试仪支持手动慢扫偏压、正反向扫描等参数调节，用户可针对每块异形样品单独调整测试策略。同时支持IV+EL一体化定制、上打光/双面独立测试模块、高低温舱集成等专属配置。
算法与标准兼容。设备严格遵循IEC 60904-9:2020检测规范，内置温度与辐照度自动补偿功能，可将现场测试数据换算为标准条件结果，解决异形组件因测试环境差异导致的数据不可比问题。

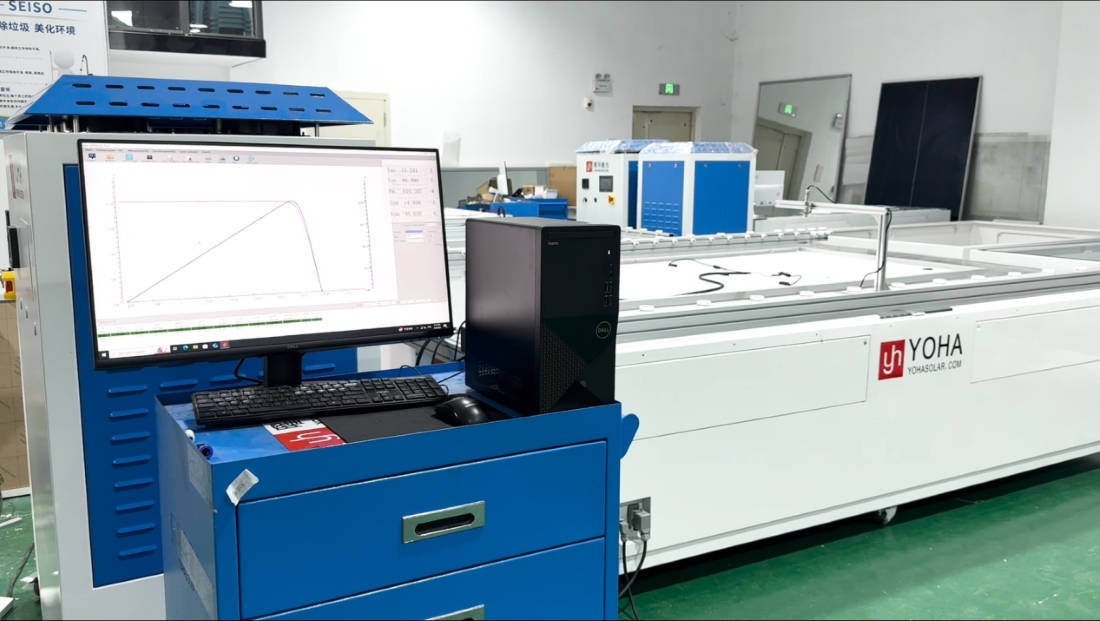

武汉曜华激光IV测试仪高精度电性能检测


从寄样验证到交付

对于有异形组件测试需求的实验室用户，曜华激光建议从明确关键参数入手——样品尺寸、形状特征、电极分布、电流量程、光谱要求等。在此基础上，用户可寄送实际样品至测试工位进行预验证，待实测结果确认后再推进正式设计与制造流程，有效降低选型风险。
从定制探针到可调光源，从异形台面到手动模式，曜华激光的IV测试方案为研发实验室提供了覆盖非标准异形组件的完整测试能力，让每一块异形实验样品都能在匹配的测试条件下获得真实、可重复的IV数据。
