| 品牌: | 武汉曜华激光 |
| 产品型号: | YHEL-3523 |
| 计量单位: | 台 |

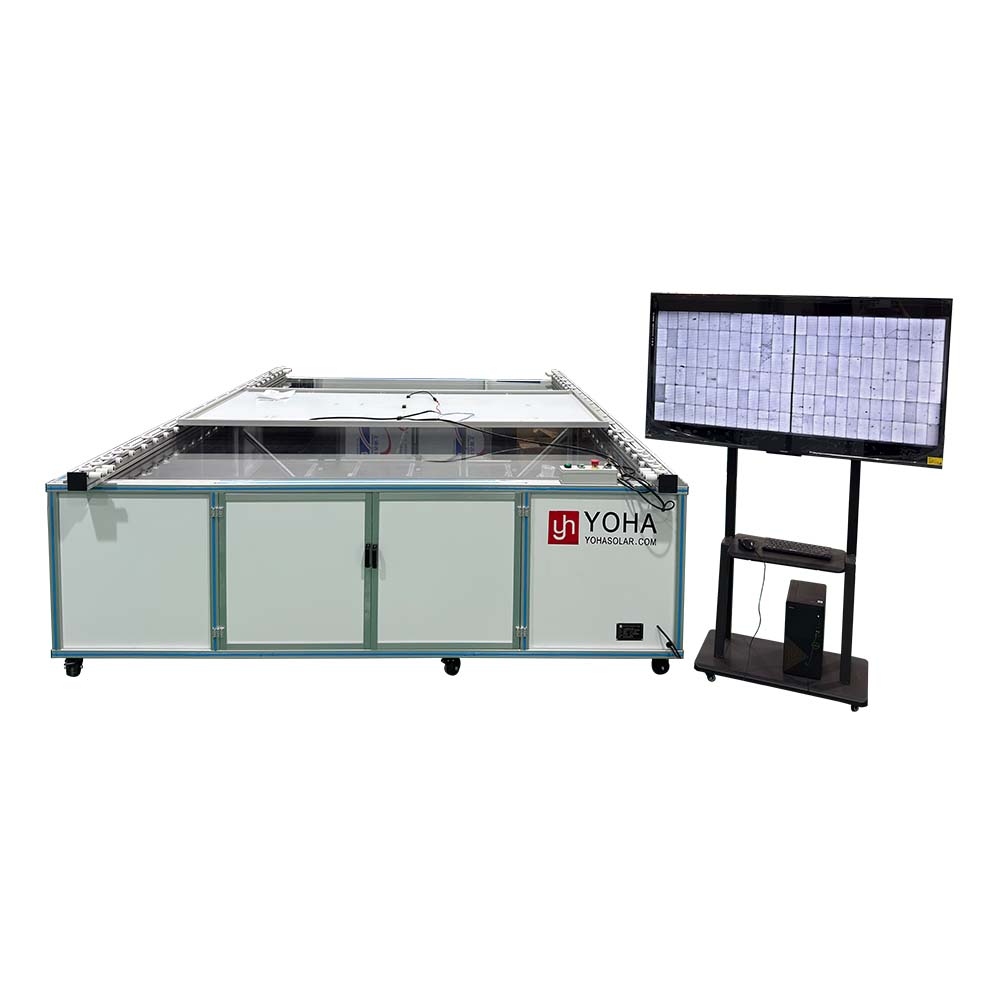

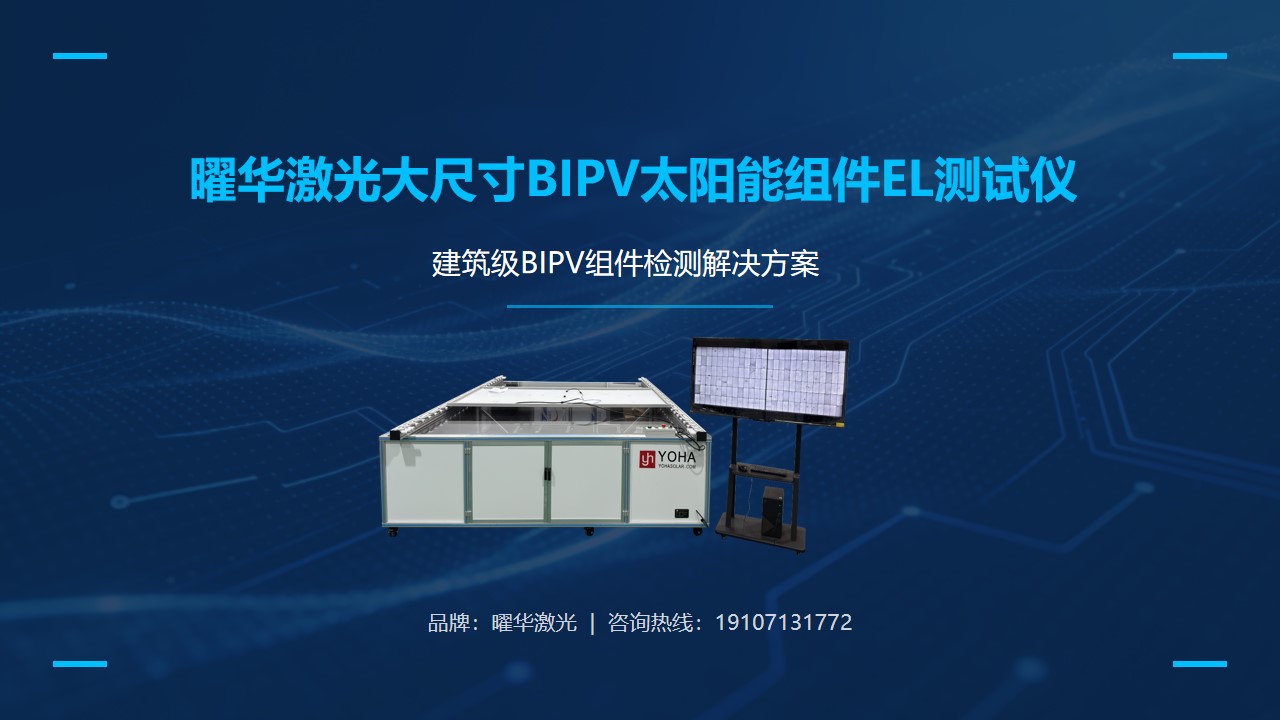

武汉曜华激光YHEL-3523大尺寸BIPV太阳能组件EL测试仪
武汉曜华激光YHEL-3523是一款专为光伏建筑一体化（BIPV） 领域量身打造的大尺寸组件EL缺陷检测设备。它针对BIPV组件尺寸超大、形态多样、结构特殊的痛点，以超大幅面适配能力与高灵敏度成像技术，为BIPV组件的生产质量与长期可靠性提供关键保障。
核心技术：面向BIPV的专用EL成像方案
设备基于电致发光（EL）成像原理运行。通过向组件施加正向偏置电压，激发电池片内部载流子复合发出近红外光，利用高灵敏度相机捕获此信号成像。图像的明暗差异直接反映电池片的内部缺陷。
针对BIPV组件的特殊性，YHEL-3523进行了专门的软硬件优化：可穿透彩色玻璃、纹理玻璃、双玻结构等特殊封装层，清晰捕捉内部微弱EL信号；同时支持非标尺寸、异形、曲面、超重组件的稳定检测，破解传统设备无法检测的难题。
核心性能与参数解析
| 项目 | 具体参数 | 核心优势与意义 |
|---|---|---|
| 型号规格 | YHEL-3523 | 曜华激光BIPV组件EL检测核心机型，针对超大尺寸组件深度定制。 |
| 相机类型 | CCD，多相机模式（向上拍摄） | 多相机协同工作，一次成像覆盖全幅面，消除大尺寸组件边缘与中心成像不均的问题，确保全幅画面清晰无暗角。 |
| 相机分辨率 | 6000万像素 | 超高像素确保成像细节清晰，可精准捕捉微米级隐性缺陷，检出率有保障。 |
| 测试面积 | 3500 × 2300mm | 核心优势参数。专为BIPV超大尺寸组件设计，可完整覆盖光伏幕墙、光伏瓦等大面积BIPV产品，无需移动组件即可完成全幅检测。 |
| 曝光时间 | 1-60s（可调） | 宽幅可调曝光时间，可根据不同组件类型及缺陷检测需求灵活调节，适配性强。 |
| 电流/电压范围 | 0-30A / 0-100V（可定制） | 宽范围可调电源，匹配BIPV组件的大功率激发需求；支持参数定制，兼容各类新型组件。 |

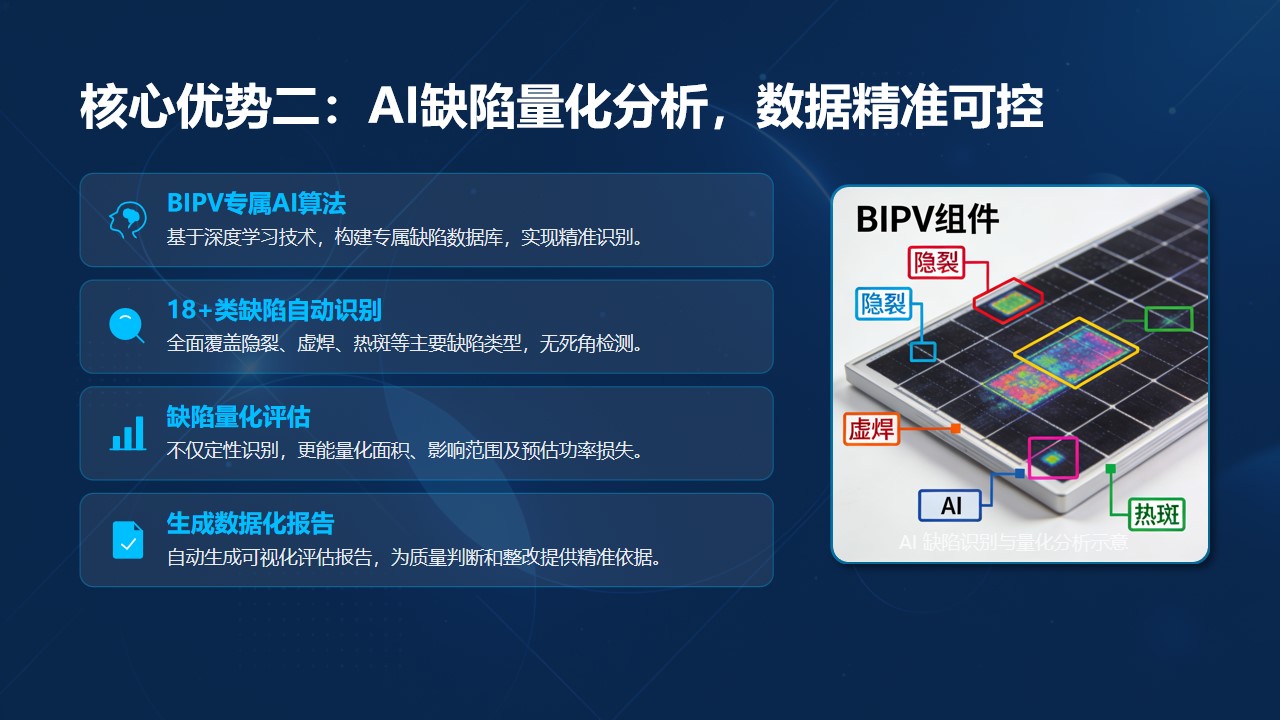

| 检测缺陷类型 | 隐裂、碎片、断栅、黑芯片、黑斑、烧结网纹、虚焊、过焊、材料杂质、工艺污染、PID衰减 | 覆盖BIPV组件全流程常见隐性缺陷，满足从层压前到成品出厂的全制程质检需求。 |
| 灵敏度 | 可检测裂纹宽度 < 0.03mm | 微米级检测精度，确保极细微的隐裂、断栅等缺陷也无所遁形。 |
| 设备尺寸 | 3700 × 2560 × 1155mm | 紧凑化结构设计，在匹配超大测试幅面的前提下，占地面积相对合理，易于产线部署。 |
产品优势总结
-

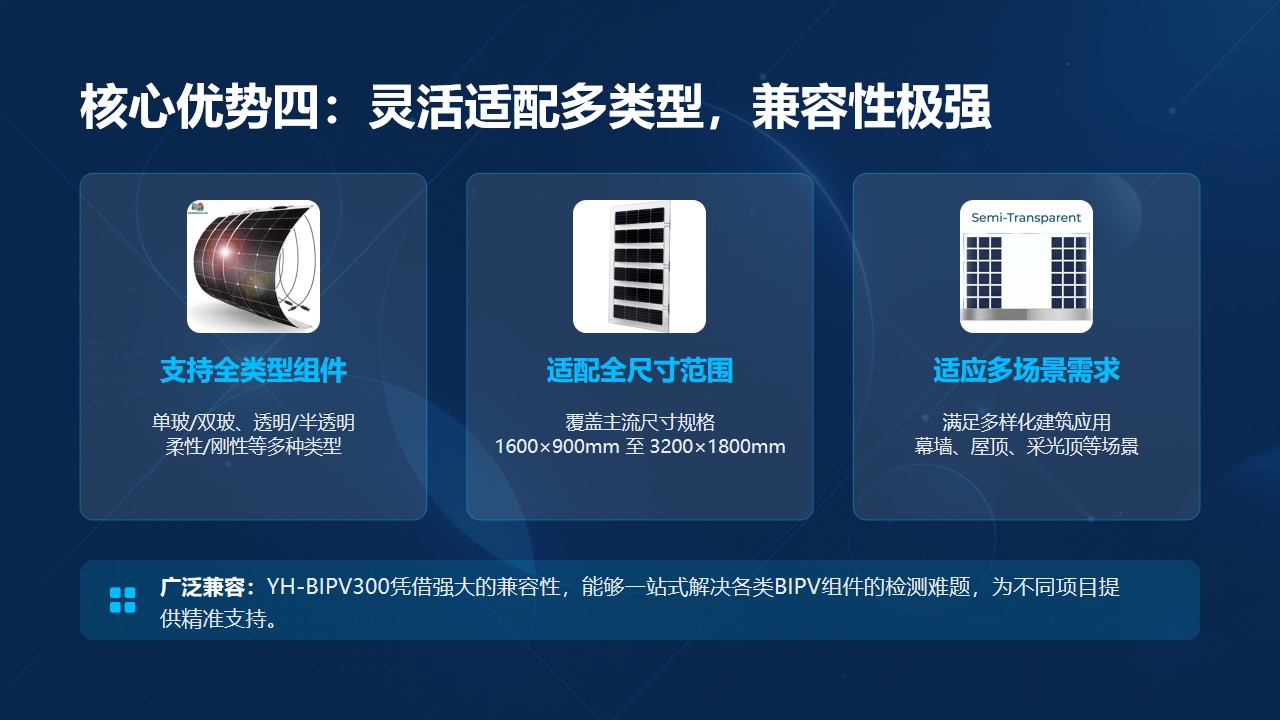

专为BIPV深度定制：核心优势在于兼容最大3500×2300mm的超大尺寸、异形、曲面及超重组件的检测。设备搭载柔性载台与定制化夹具，全面适配光伏幕墙、光伏瓦、光伏采光顶等多种BIPV产品形态，一台设备解决多种检测需求。
-
成像清晰，缺陷无所遁形：多相机面阵同步成像与6000万像素CCD组合，确保全幅画面无盲区、无畸变。针对彩色、纹理玻璃等低透光率BIPV组件，通过光学优化和算法增强，清晰穿透表面障碍，检出细微隐裂。
-
全自动在线，稳定高效：设备可无缝集成于BIPV组件生产线，实现自动上下料与全自动检测，适配产线节拍。工业级设计支持7×24小时连续稳定运行，抗环境光干扰能力强，有效保障检测效率与良品率一致性。

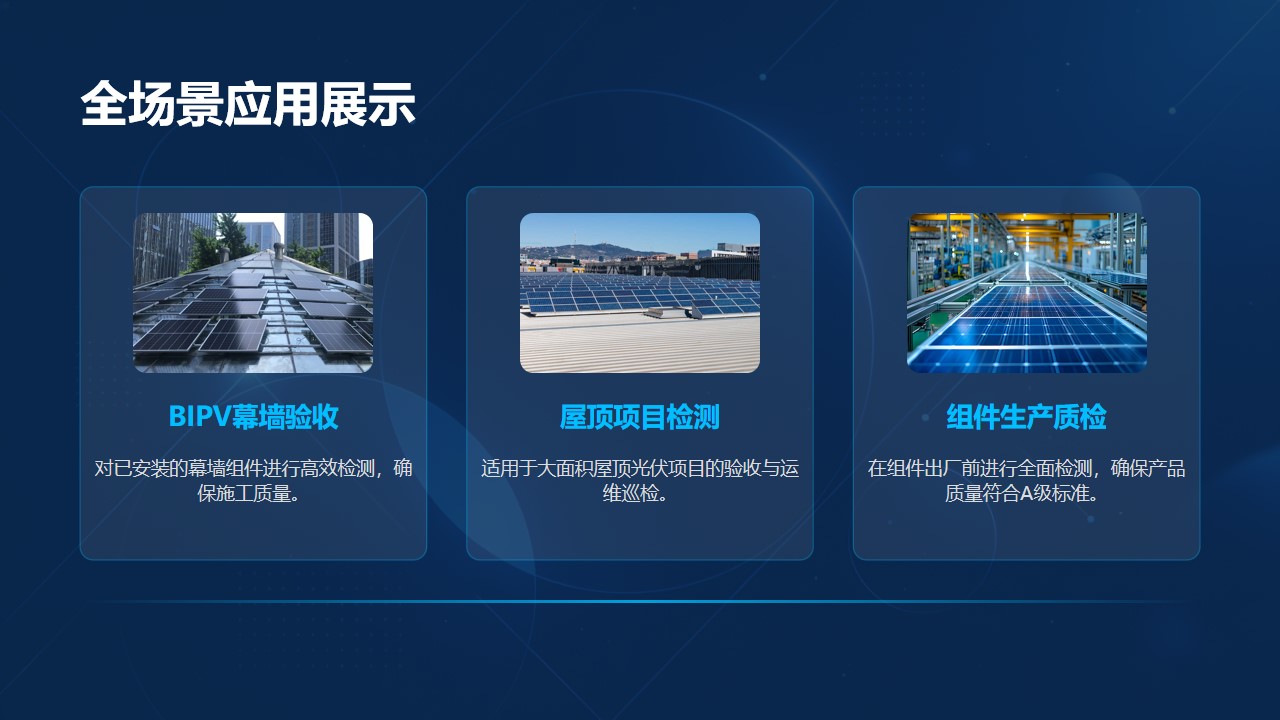

应用场景
适用于BIPV组件制造端质量管控的核心环节，对层压前或层压后的BIPV组件进行100%全检。同时，设备也可部署于BIPV工程现场，用于安装验收环节，排查运输或施工导致的隐性损伤。此外，在定制化BIPV产品研发验证中，为各类创新非标结构组件提供缺陷检测支持。
