武汉曜华激光带上盖太阳能组件EL测试仪（YHEL-2400）

产品概述

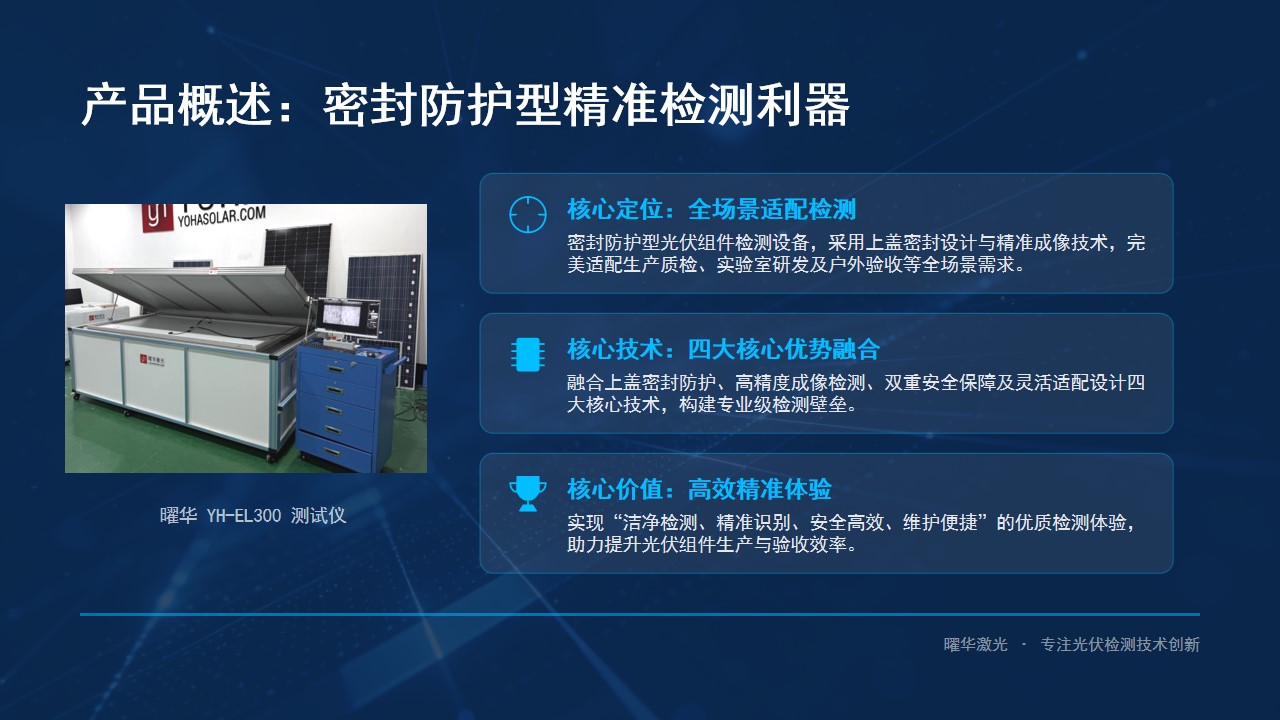

武汉曜华激光带上盖太阳能组件EL测试仪（型号：YHEL-2400）是一款基于电致发光（EL）成像技术研发的离线式光伏组件质量检测设备。该设备采用一体式上翻盖遮光结构设计，无需搭建专用暗室即可在普通生产车间完成高精度EL检测作业，有效解决了传统EL检测对暗房环境的依赖问题。

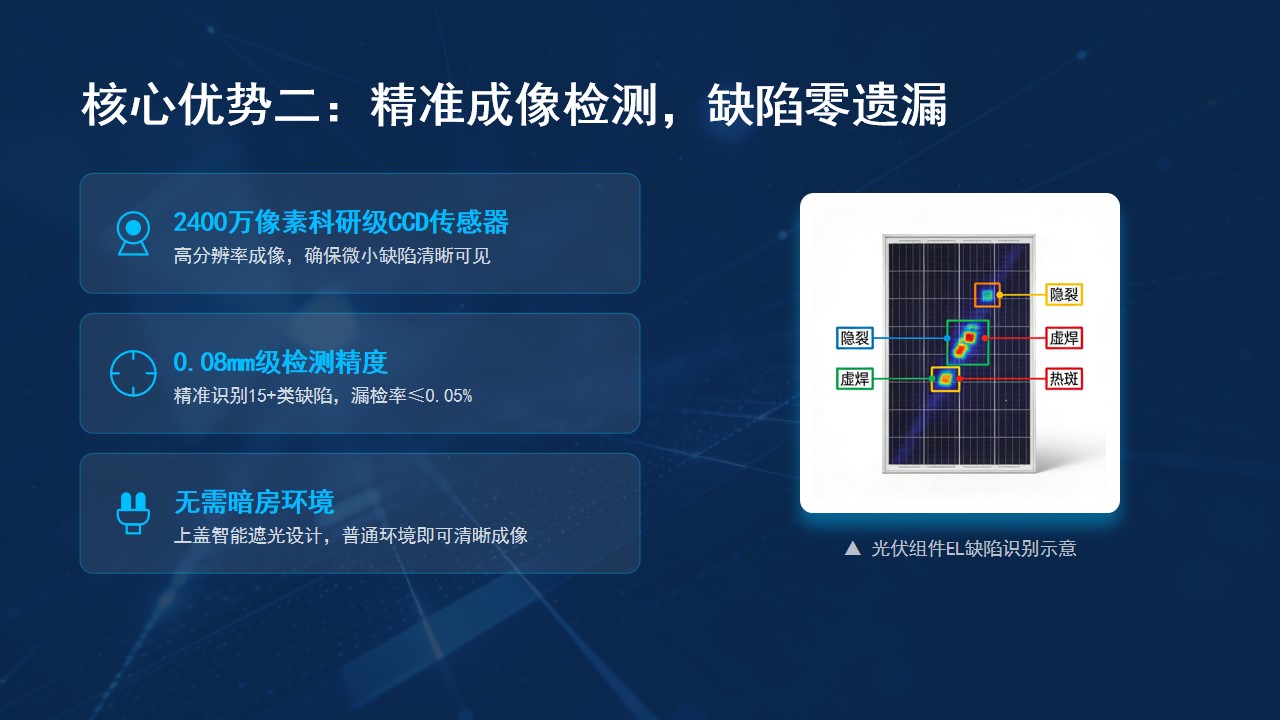

设备基于电致发光（Electroluminescence，EL）无损成像技术，通过对太阳能组件施加正向偏压注入电流，激发电池片内部的PN结产生载流子复合，从而发出近红外光。缺陷区域（如隐裂、断栅、碎片等）因载流子无法有效注入或复合，发光微弱甚至不发光，在EL图像中呈现为暗线、暗斑或黑色区域。

整套检测过程无需拆解组件、无需物理接触，属非接触式无损检测，清晰呈现组件内部微观结构与缺陷。

设备可精准识别多种光伏组件内部缺陷，包括但不限于：

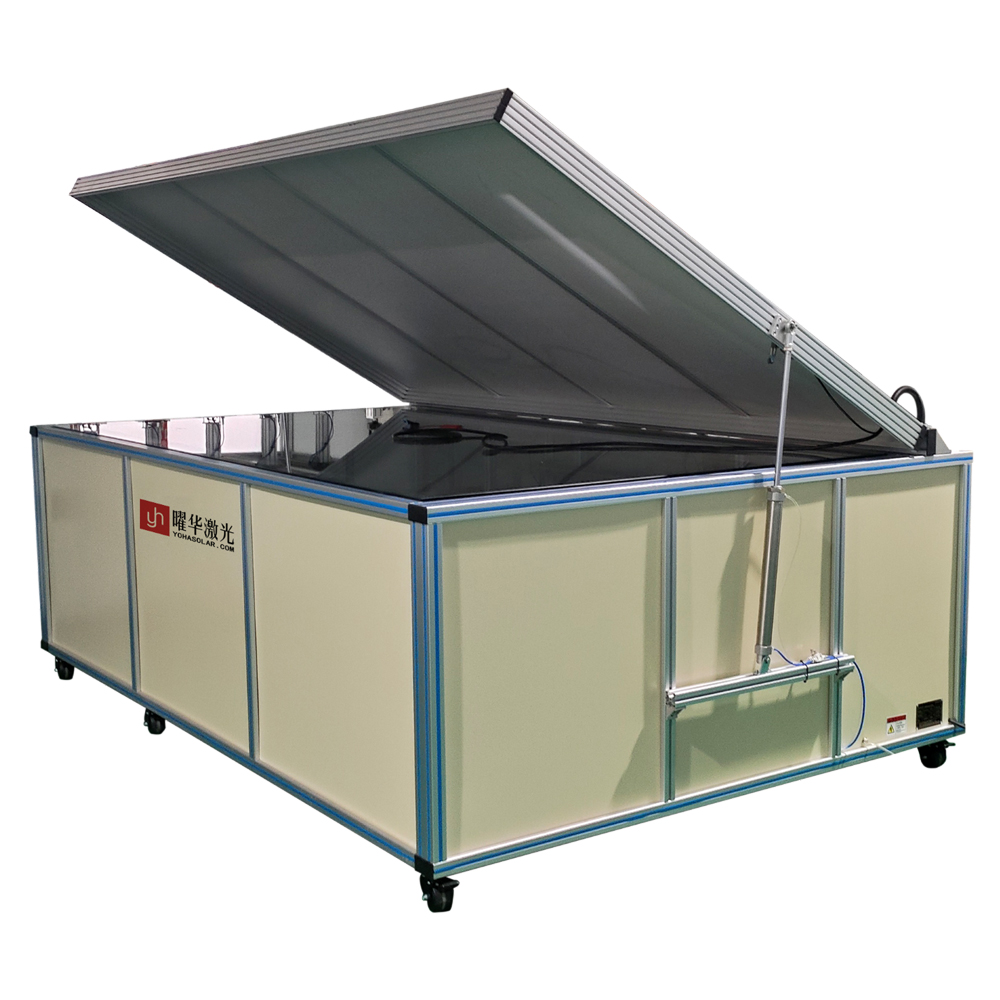

一体式上翻盖设计：采用一体式上翻盖遮光结构，密闭遮光效果出色，无需搭建专用暗室，普通生产车间即可开展检测作业，大幅降低环境建设成本。

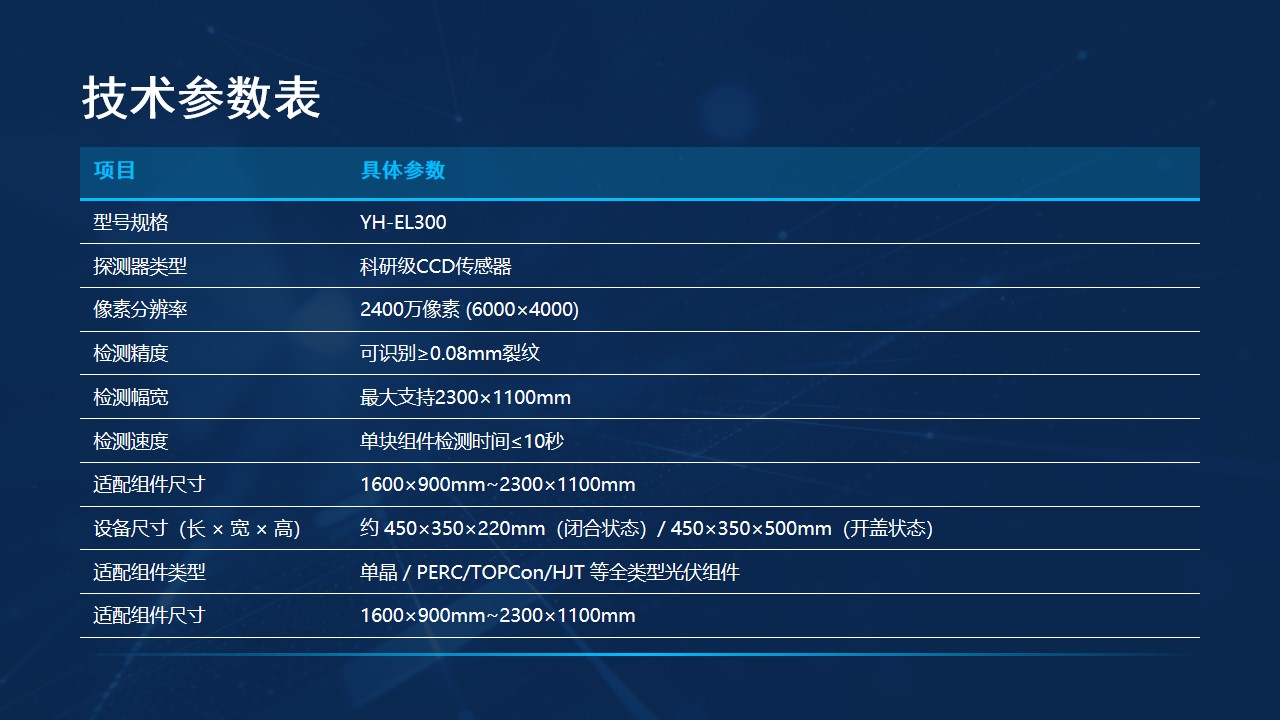

高精度成像系统：搭载曜华自研专用相机，提供2400万像素分辨率（可选4800万像素），成像画质清晰细腻，可识别宽度小于0.03mm的微裂纹。

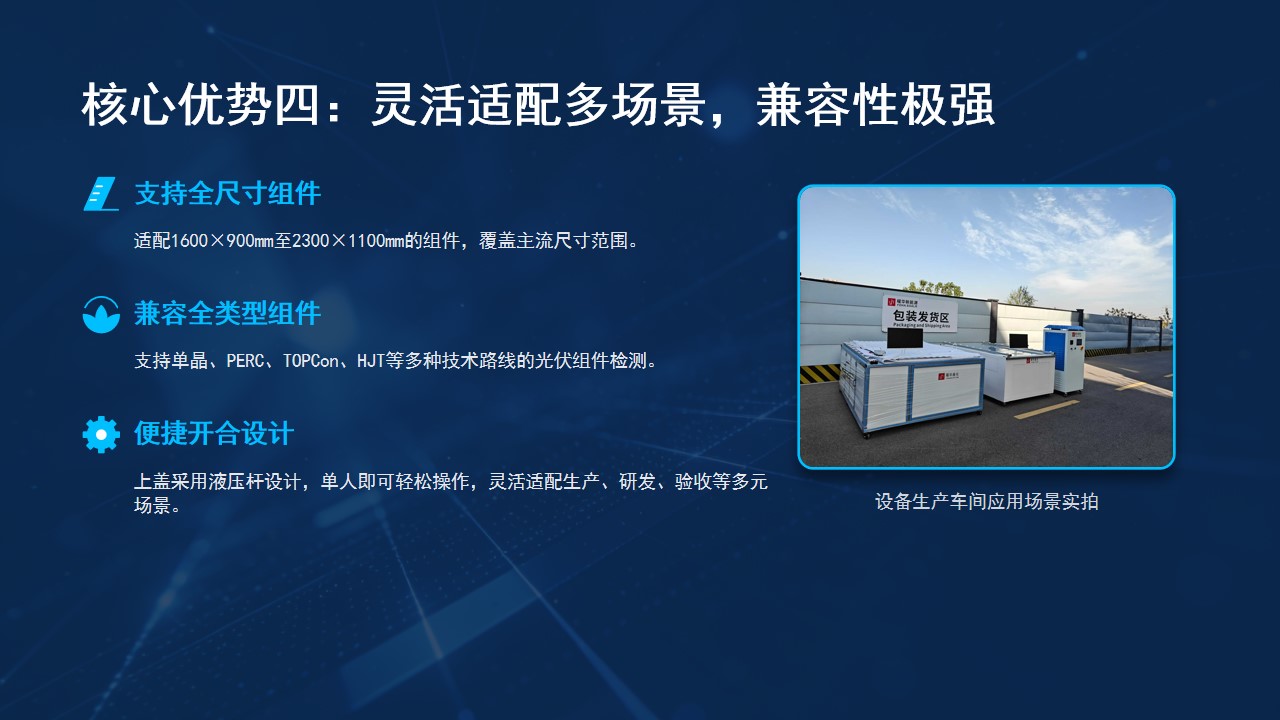

广泛组件兼容性：有效测试面积达2600×1500mm，适配市面上主流单晶、多晶太阳能组件，通用性强。

灵活的可调参数：电流范围0-20A、电压范围0-60V可定制，图像采集时间1~60秒可调，满足不同检测需求。

操作简便：上翻盖设计使组件取放便捷，单人即可完成操作，结构稳固、运维方便，大幅降低使用成本。

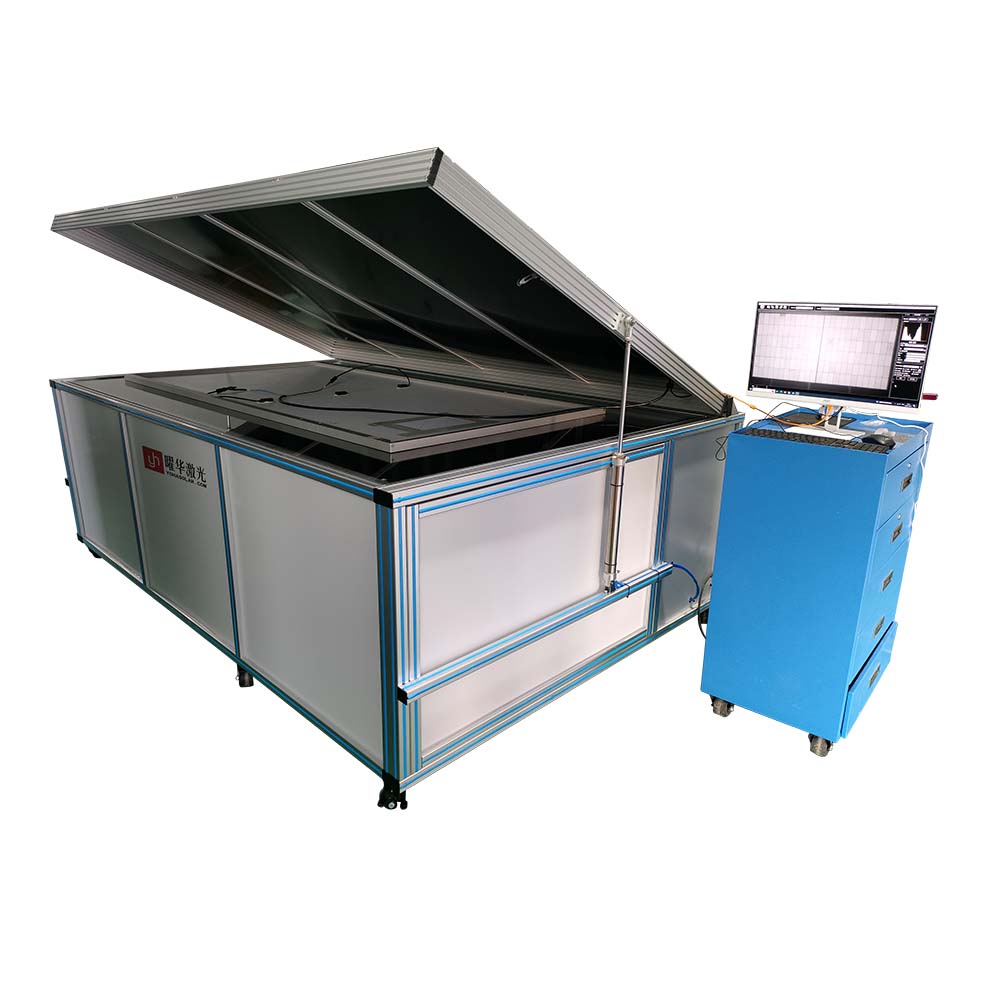

智能分析软件：配套专业分析软件，支持图像存储、缺陷标记与数据导出，实现检测数据全流程追溯，为生产工艺优化与质量把控提供可靠依据。
