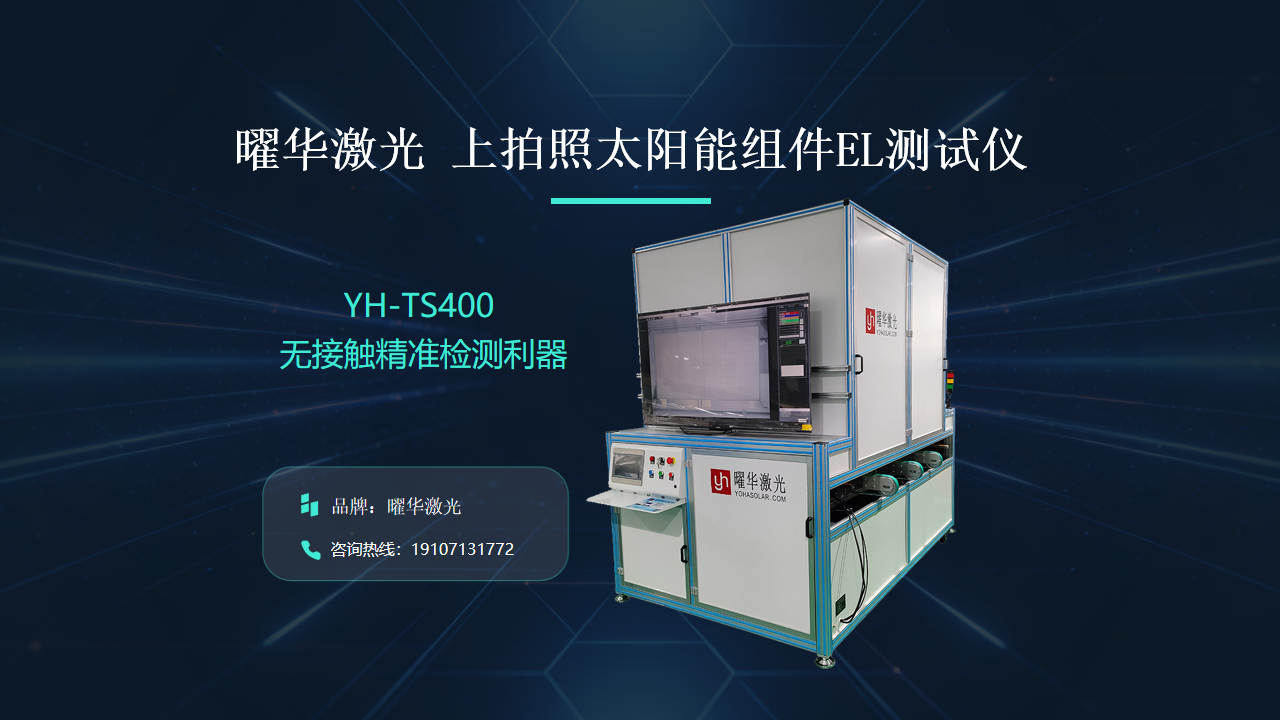

武汉曜华激光 上拍照太阳能组件EL测试仪（YHEL-S2400）

产品概述

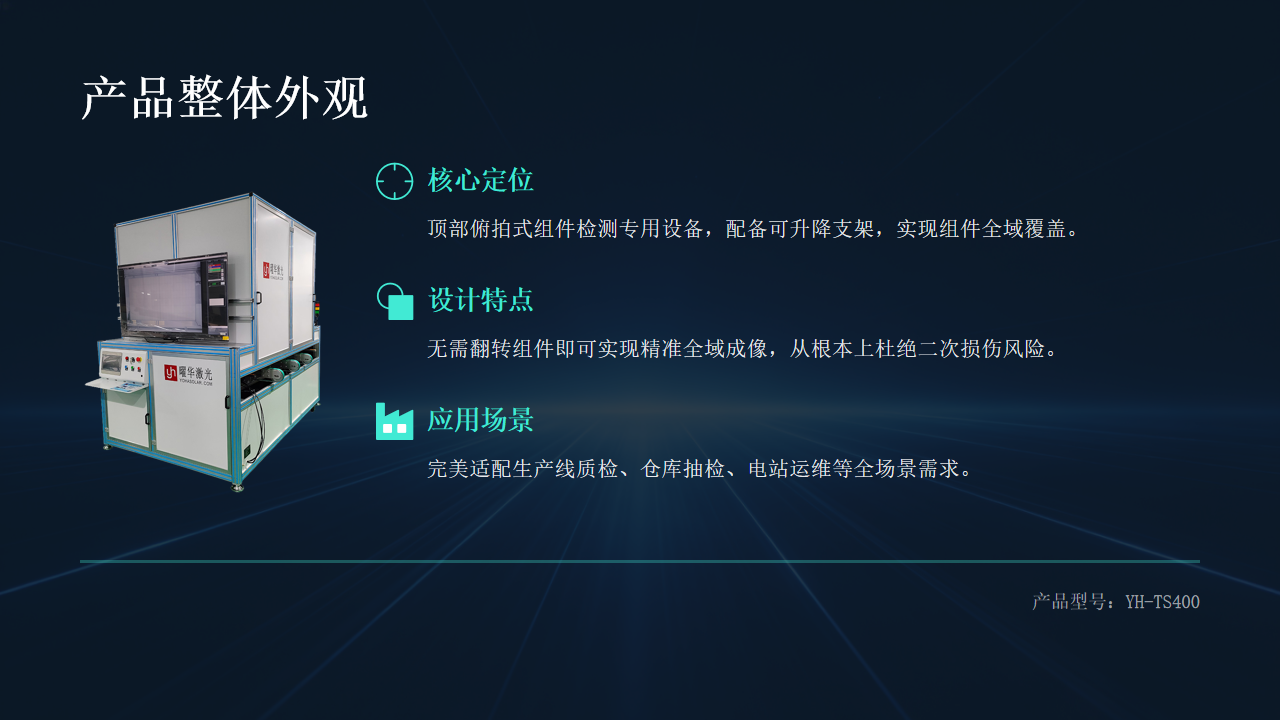

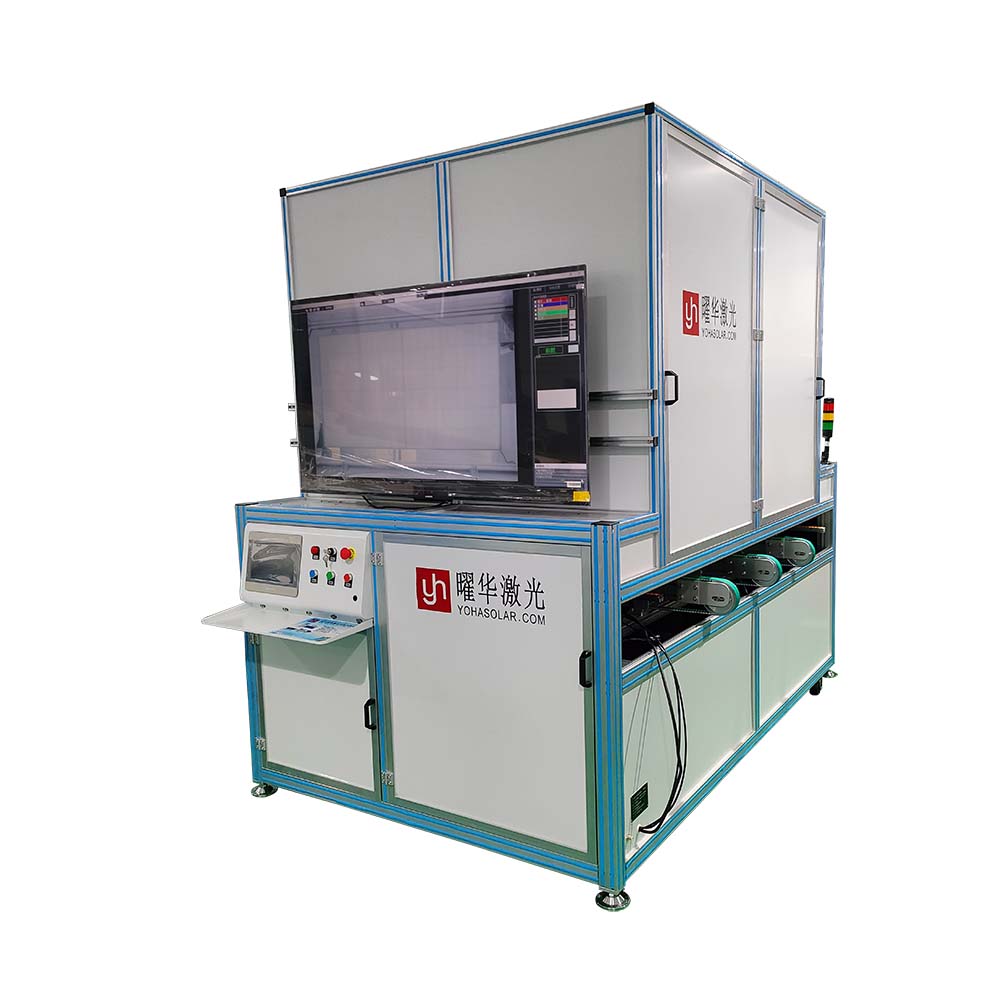

武汉曜华激光上拍照太阳能组件EL测试仪（型号：YHEL-S2400）是一款基于电致发光（EL）成像技术研发的离线/在线兼容式光伏组件质量检测设备。该设备采用自上而下的俯拍摄像结构，组件水平放置于检测平台，相机从组件正上方完成成像，整个检测过程无需翻转、无需移动组件，从根本上消除了搬运过程中二次损伤的风险。


工作原理

设备基于电致发光（Electroluminescence，EL）无损成像原理。在暗室环境下对太阳能组件施加正向偏压并注入电流，激发电池片内部PN结产生载流子复合，从而发出近红外光（波长约1150nm）。高灵敏度相机自上而下捕捉这一发光图像：

• 正常区域：载流子复合活跃，发光强度高，EL图像呈现明亮状态

• 缺陷区域：隐裂、断栅、碎片等缺陷处载流子无法有效注入或复合，发光微弱或不发光，在图像中呈现为暗线、暗斑或黑色区域

整个检测过程为非接触式无损检测，不损伤组件表面及内部结构。

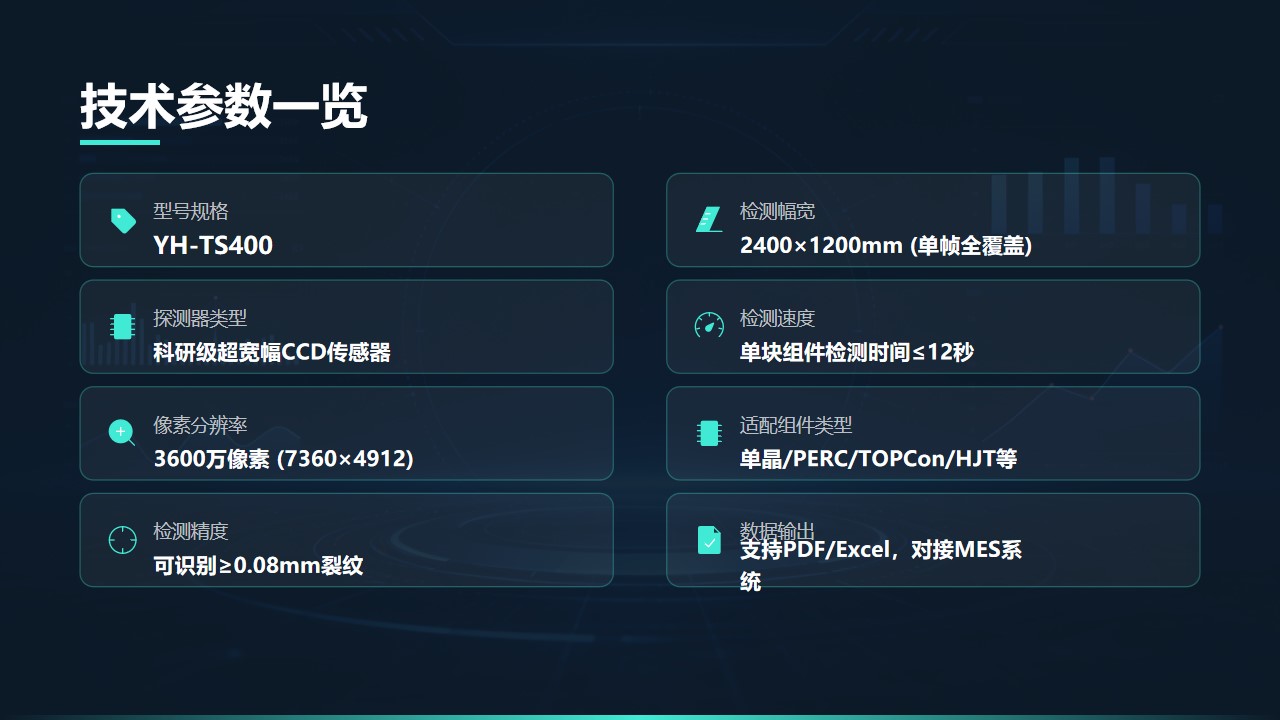

核心技术参数

检测能力

设备可精准识别多种光伏组件内部缺陷，包括但不限于：

产品特点

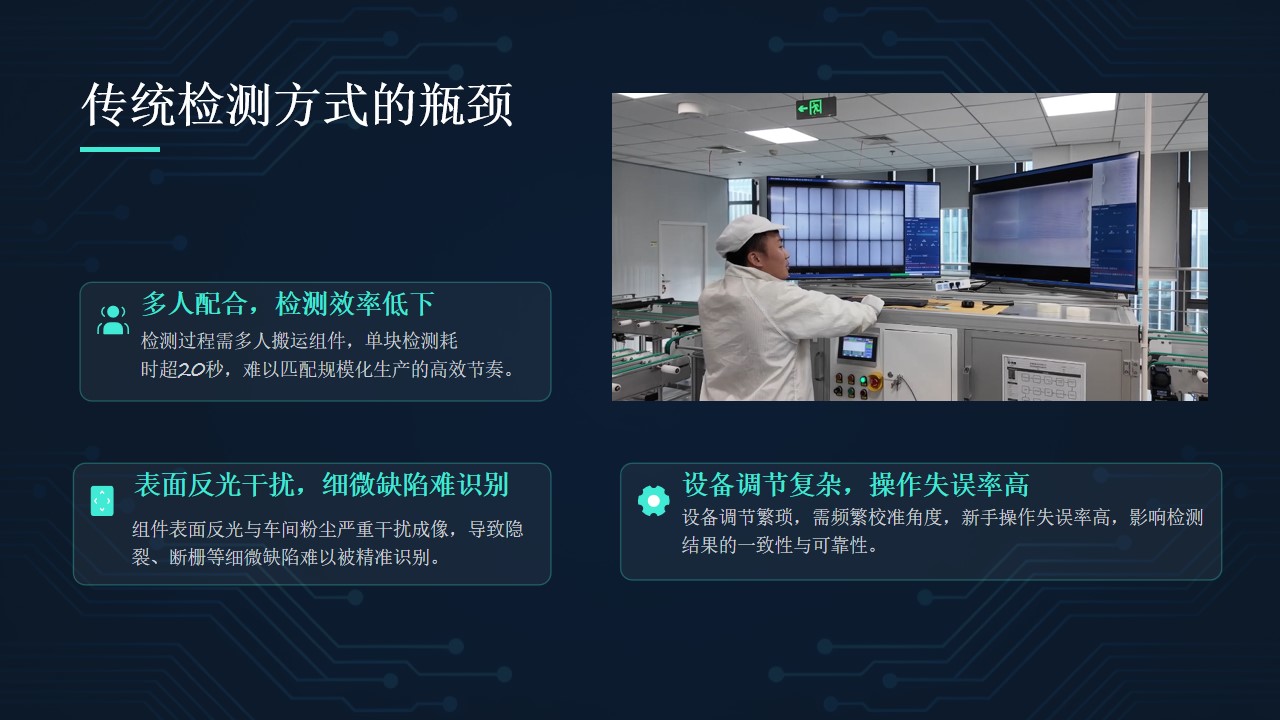

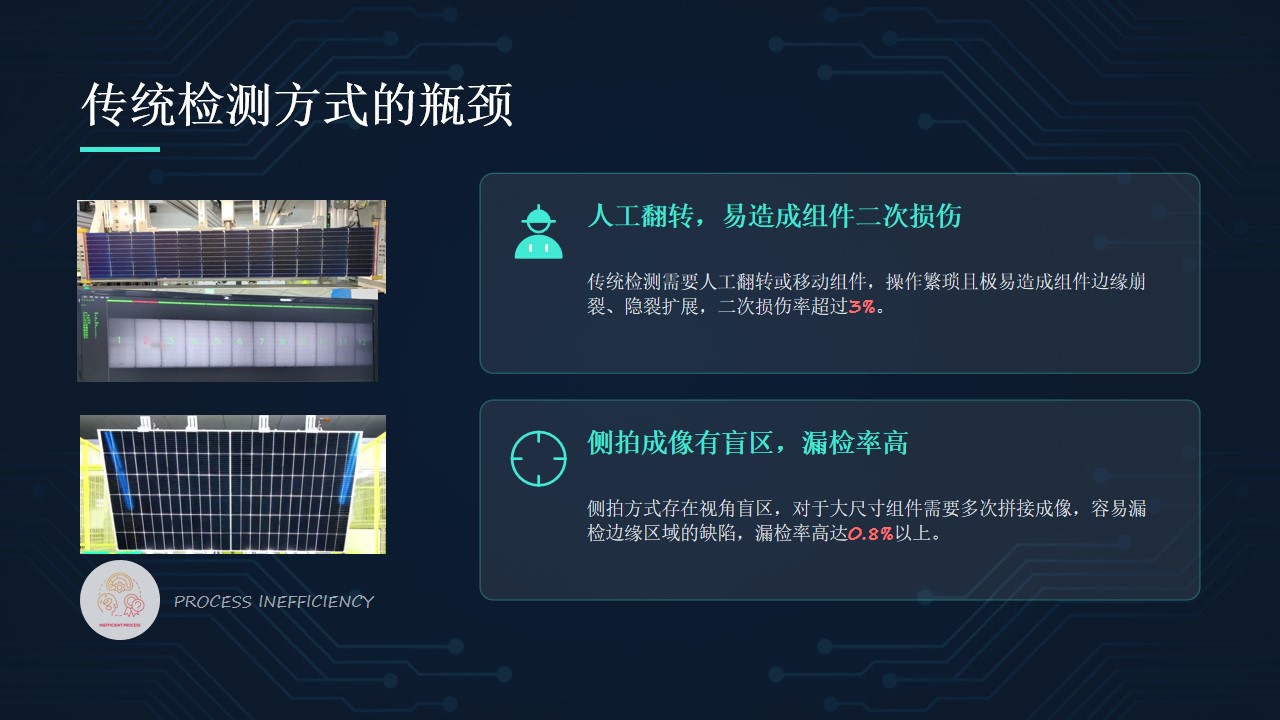

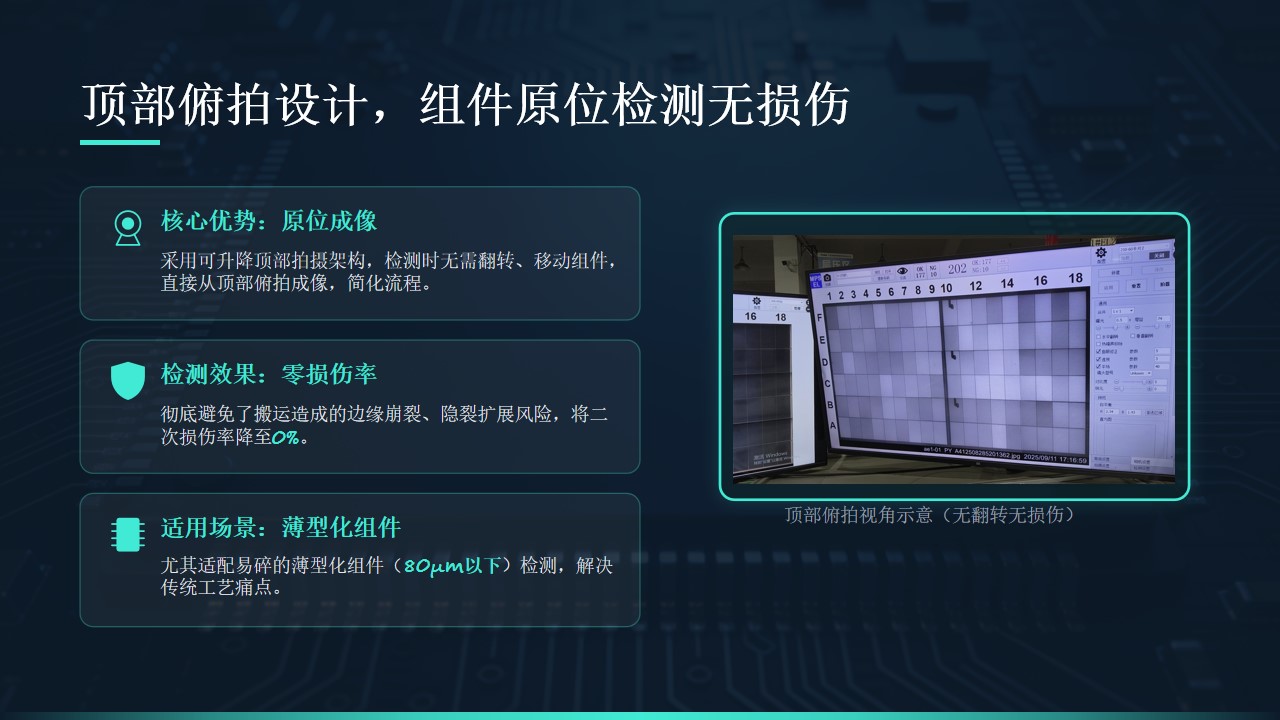

上拍照式结构，杜绝二次损伤

设备采用可升降顶端拍摄架构，组件水平放置于检测平台后，相机直接从顶部俯拍成像。检测全程无需翻转、无需移动组件，彻底避免了传统检测中因人工翻转或搬运造成的组件边缘崩裂、隐裂扩展等二次损伤问题，二次损伤率降至0%，尤其适用于易碎的薄型化组件（80μm以下）检测。

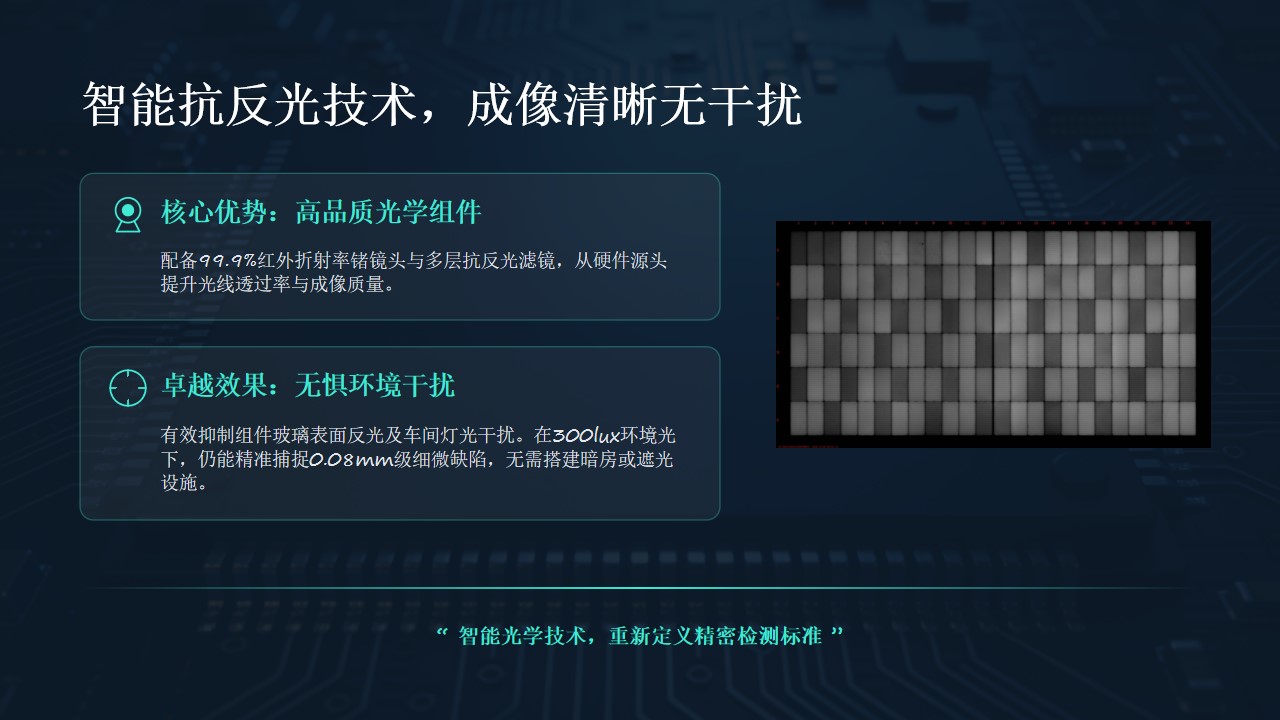

高精度成像系统

搭载高分辨率红外相机和精密光学镜头，提供2400万至6000万像素分辨率可选。配备高红外折射率镜头与多层抗反光滤镜，有效抑制组件玻璃表面反光及车间环境光干扰，确保成像清晰稳定。

广泛的组件兼容性

有效测试面积达2600×1500mm，适配市面上主流单晶、多晶光伏组件，兼容大尺寸组件检测需求。

灵活的可调参数

电流范围0-20A、电压范围0-60V可定制，图像采集时间1~60秒可调，满足不同功率等级、不同检测精度要求的应用场景。

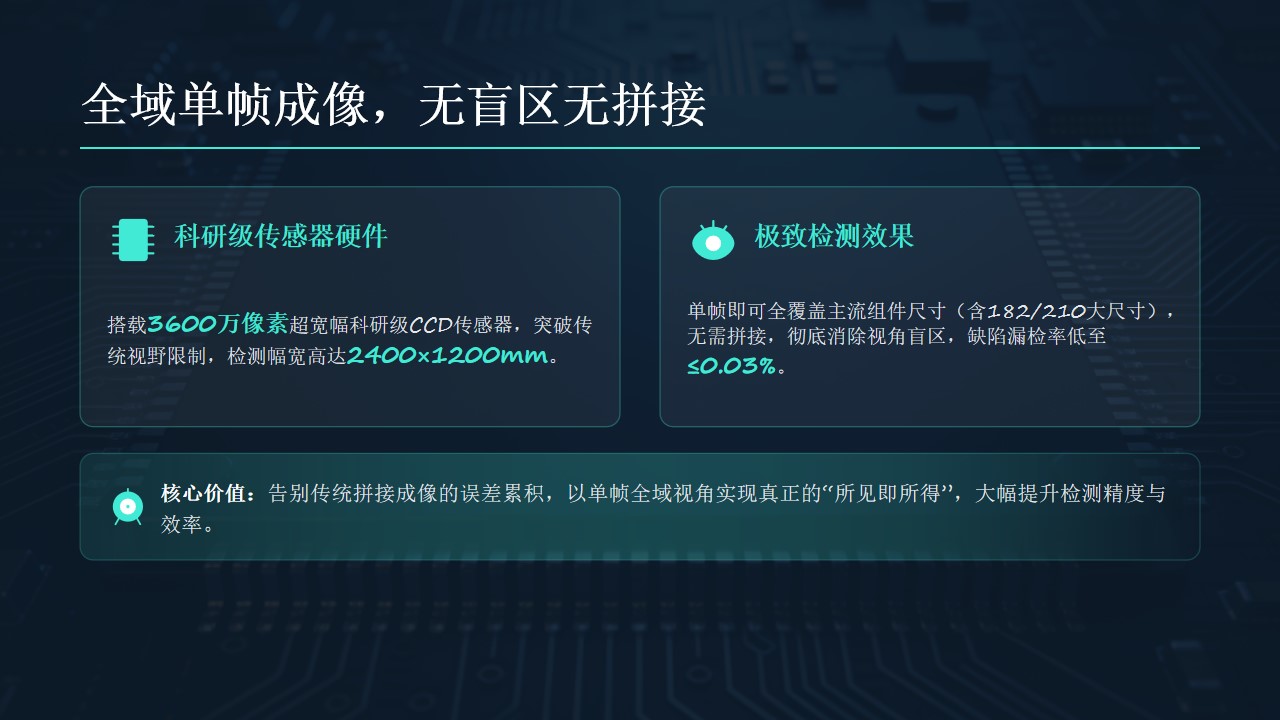

单/多相机灵活配置

支持单相机或多相机阵面拍摄模式，可根据检测精度和产线节拍需求灵活选择配置，兼顾成像质量与检测效率。

自动化与智能分析

支持自动化扫描与缺陷自动判读功能，可无缝对接自动化产线。配套智能分析软件支持图像存储、缺陷标记、分类统计与数据导出，实现检测数据全流程追溯，为生产工艺优化与质量把控提供可靠依据。

操作简便，稳定可靠

触屏式操控界面友好直观，参数一键设定、自动标定，无需专业人员即可上手操作。设备支持长时间连续运行，抗光干扰、抗粉尘能力强，环境适应性好，维护简单。

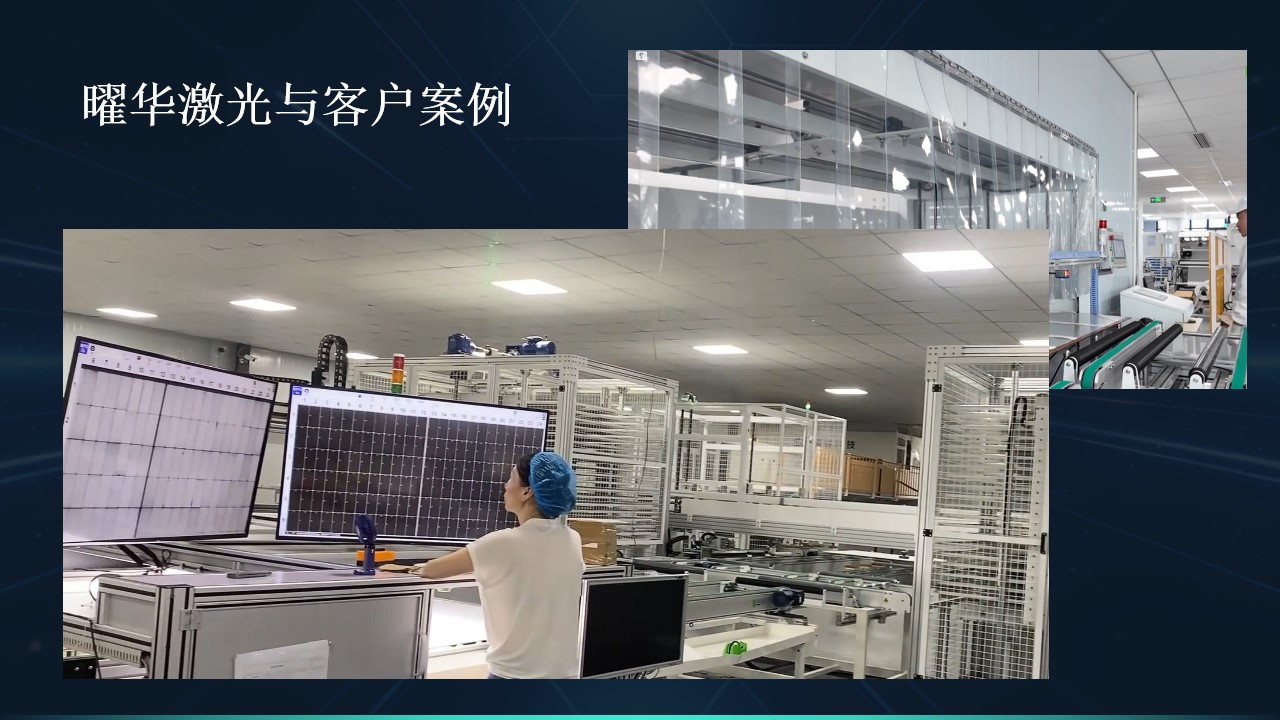

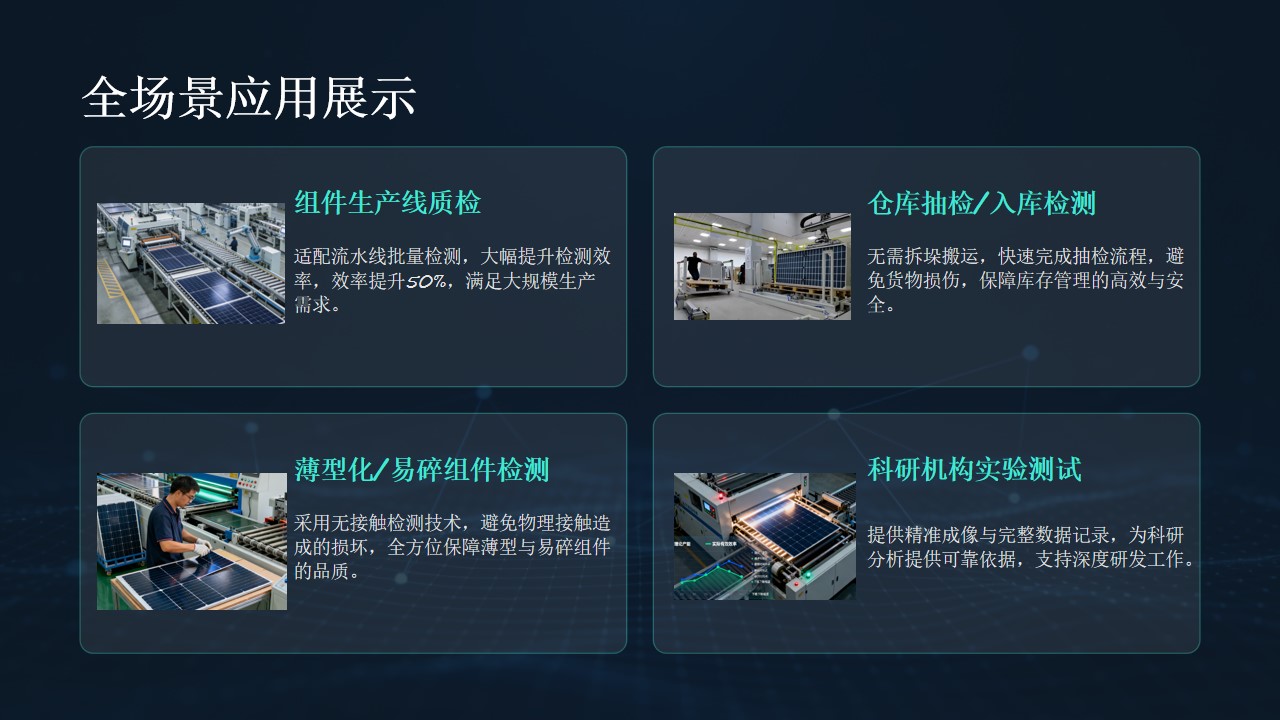

适用场景

• 产线质量控制：部署于层压前、后等关键工序，对组件进行在线或离线检测，快速拦截内部缺陷组件，确保出厂质量

• 实验室研发与工艺优化：用于新材料、新工艺、新结构的可靠性评估和工艺验证

• 电站来料验收：对运输到现场的组件进行抽检或全检，鉴别运输造成的隐裂、破损等损伤

• 成品质检：对成品组件进行出厂前的全面内部缺陷筛查
