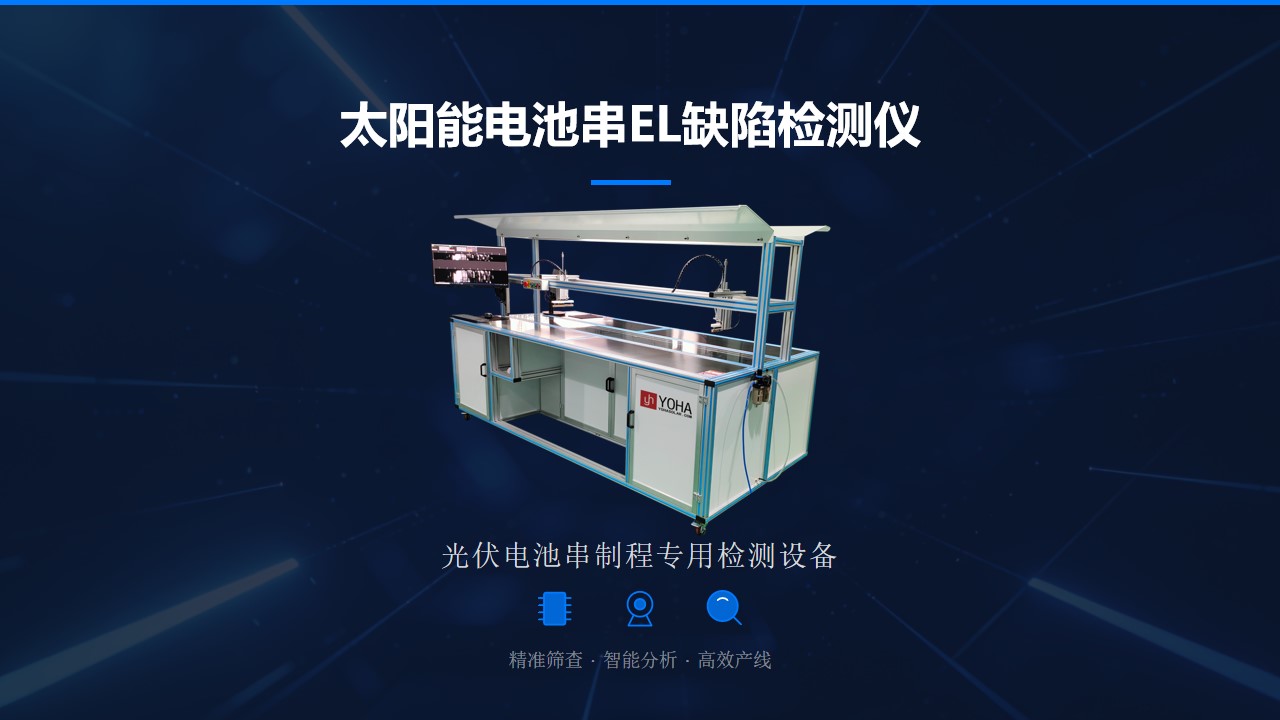

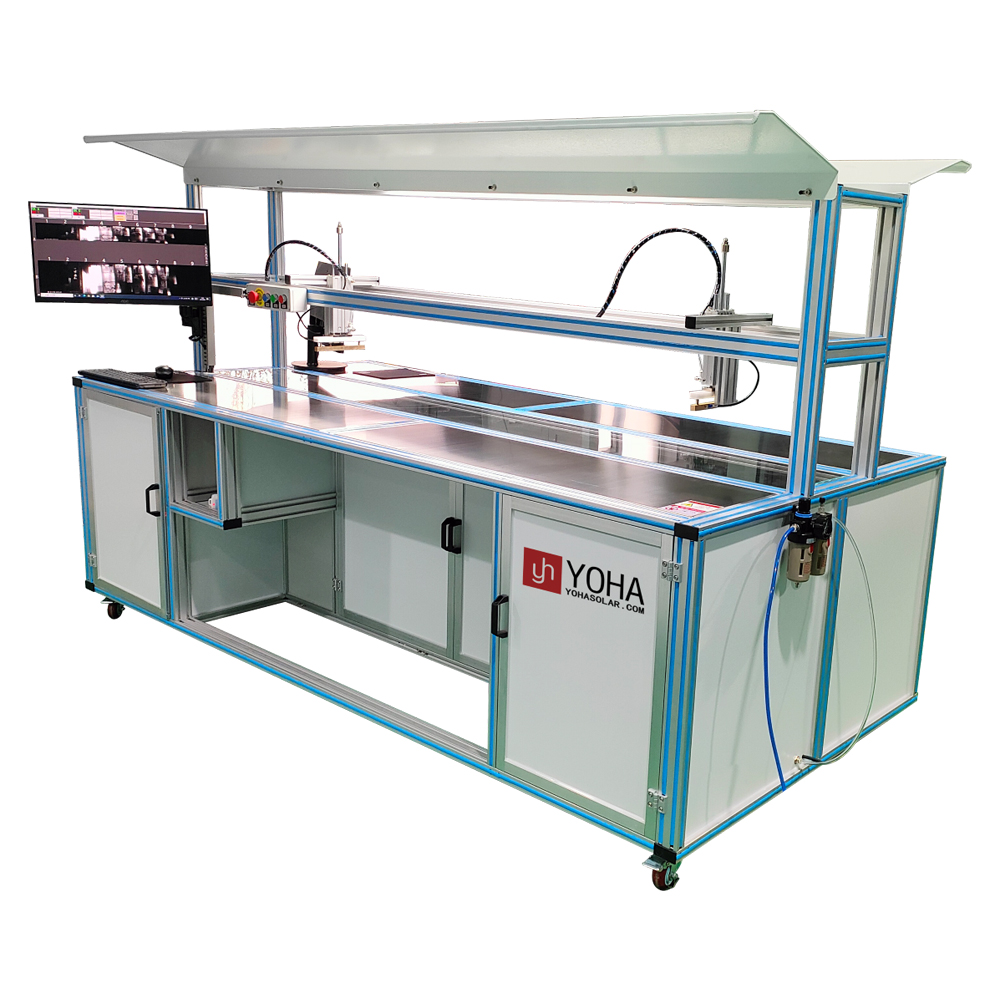

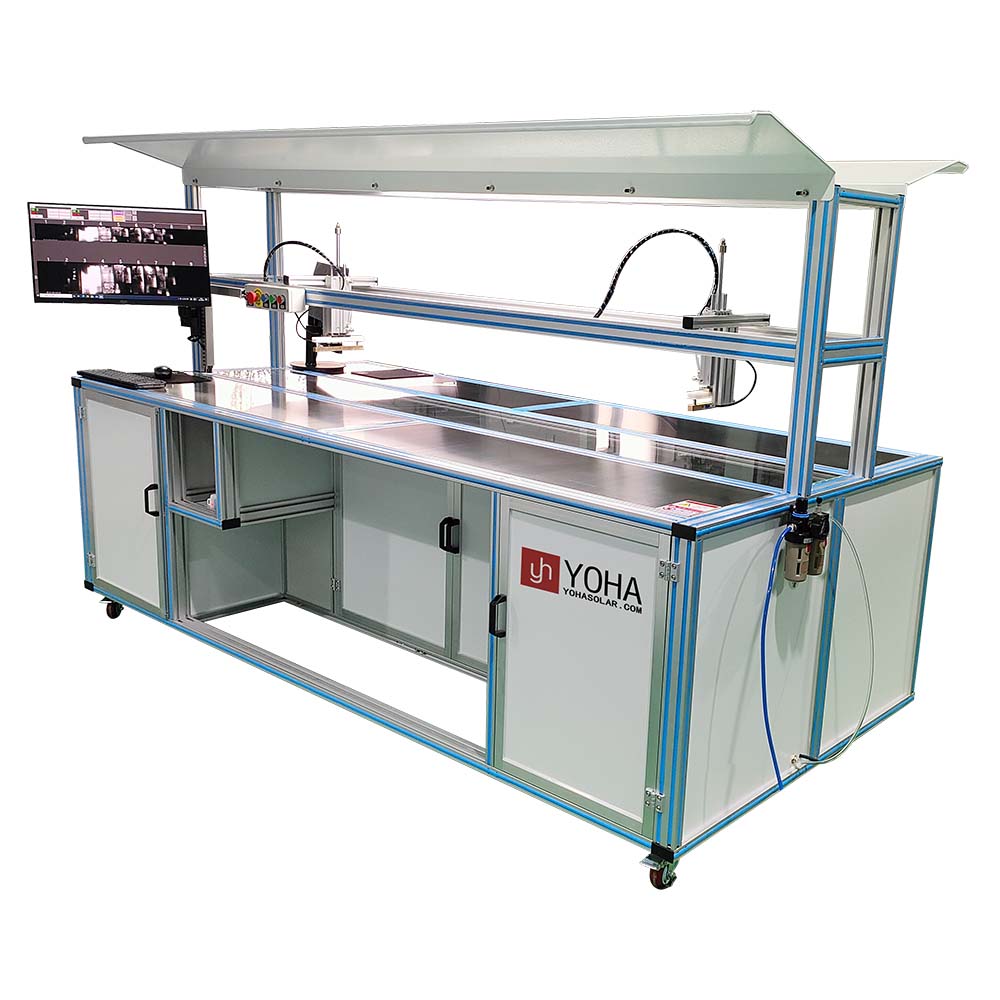

武汉曜华激光 YH-EL4 太阳能电池串EL缺陷检测仪 产品介绍

这款设备是武汉曜华激光面向光伏电池串生产环节推出的专业级电致发光检测装备，依托成熟的EL成像检测技术，可精准捕捉电池串内部的各类隐性缺陷，是光伏制程中把控电池串品质、提前拦截不良品流入下道工序的核心质检设备。

核心成像性能

1. ‌硬件配置‌：搭载专业CCD工业成像系统，采用4相机阵面向上拍摄模式，总像素达到2760万，多相机协同成像可实现大视野下的高清细节捕捉，避免局部检测盲区，完整覆盖整串电池的成像范围。
2. ‌适配检测尺寸‌：设备有效测试面积达2500×1400mm，可兼容当前主流大尺寸版型的电池串产品，无需多次移位即可完成单串全幅一次性成像检测。
3. ‌灵活参数调节‌：曝光时间支持1~60s大范围无级调节，可根据不同类型电池片的发光特性灵活调整成像效果，适配不同工艺路线产出的电池串检测需求。

电气适配能力

设备标配0~20A可调电流范围、0~60V可调电压范围，同时支持电气参数定制服务，可匹配不同规格、不同功率的电池串的激发需求，确保电池串内部各电池片充分发光，让细微的缺陷特征清晰显现。设备采用常规220V/50Hz工业供电，无需额外改造供电线路即可快速部署使用。

全维度缺陷识别

该设备可覆盖电池串生产全流程的各类常见缺陷检测，具体包含：

• 结构类缺陷：隐裂（裂纹）、碎片、断栅
• 工艺类缺陷：黑心片、黑斑、烧结网纹、虚焊、过焊
• 杂质与老化类缺陷：材料杂质、工艺污染、PID衰减等各类电池串内部异常，帮助生产端快速定位工艺问题，降低后续制程的不良损耗。

环境与部署特性

设备可在-10℃~40℃的宽温环境下稳定运行，既可以部署在恒温生产车间内，也可适配户外临时抽检站点的使用场景。整机外形尺寸为3000×2250×1600mm，结构布局紧凑合理，可轻松对接现有电池串产线的流转工位，无需大幅调整产线布局即可完成安装落地，快速融入现有生产质检流程。
