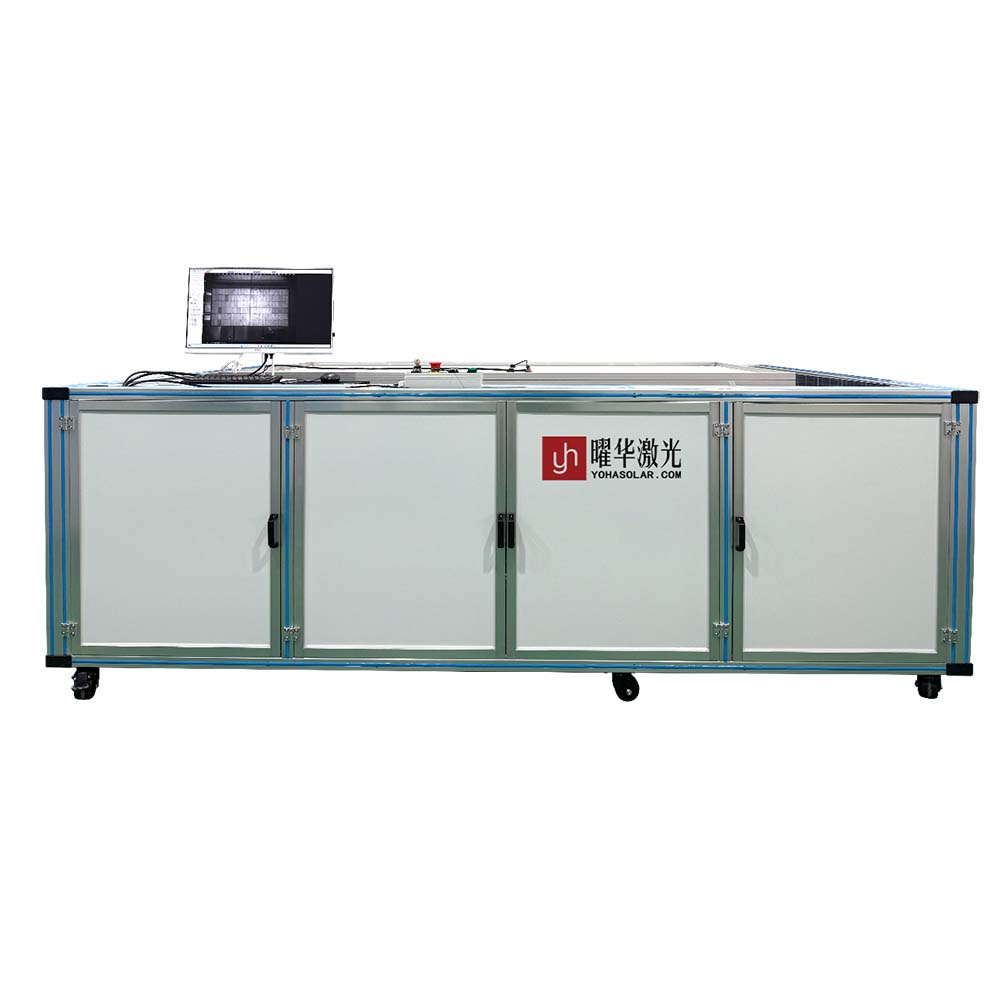

武汉曜华激光太阳能组件EL缺陷检测仪（型号：YHEL-2400）


一、产品概述

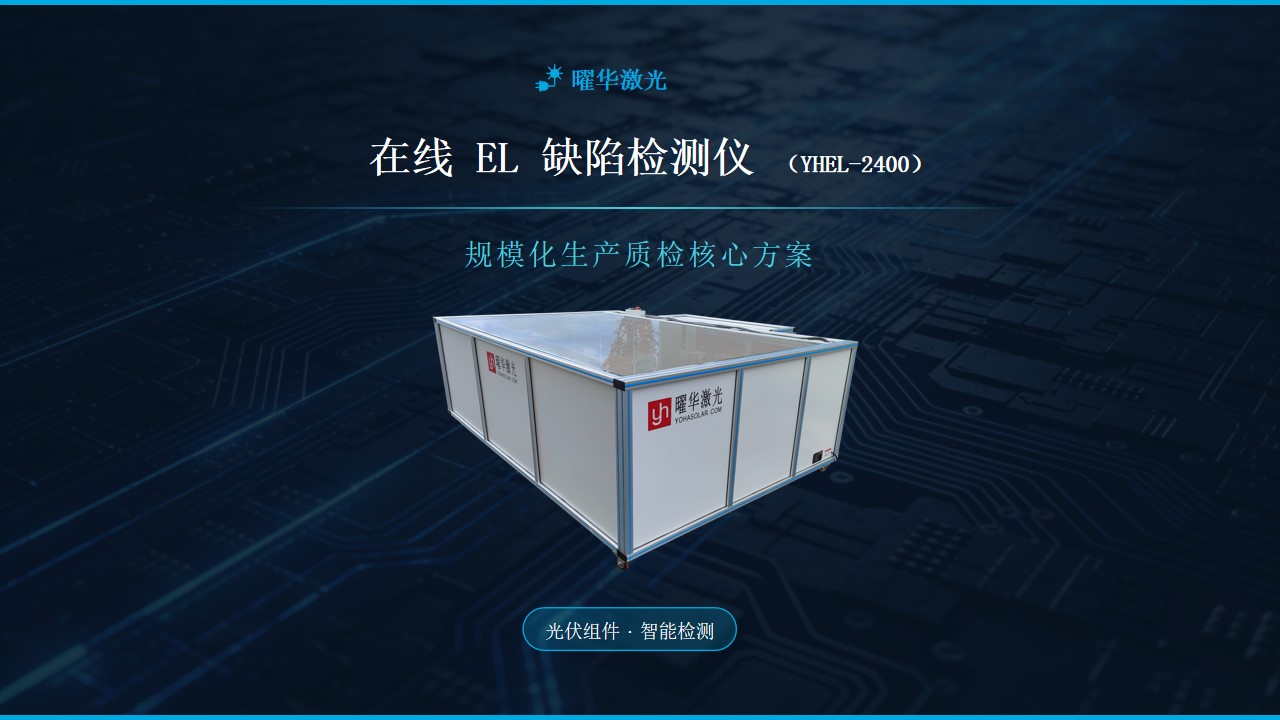

武汉曜华激光太阳能组件EL缺陷检测仪（YHEL-2400）是一款专为光伏组件生产线设计的高精度在线检测设备。设备采用电致发光（EL）成像技术，通过对太阳能组件施加正向电压，激发电池片内部材料发出近红外光，利用高灵敏度相机捕捉发光信号，并将其转化为可视化图像，实现对组件内部缺陷的精准识别与定位。

该设备可无缝集成于自动化生产线，实现组件在流转过程中的自动定位、自动检测与自动判定，无需人工干预，有效保障组件出厂质量与生产良率。

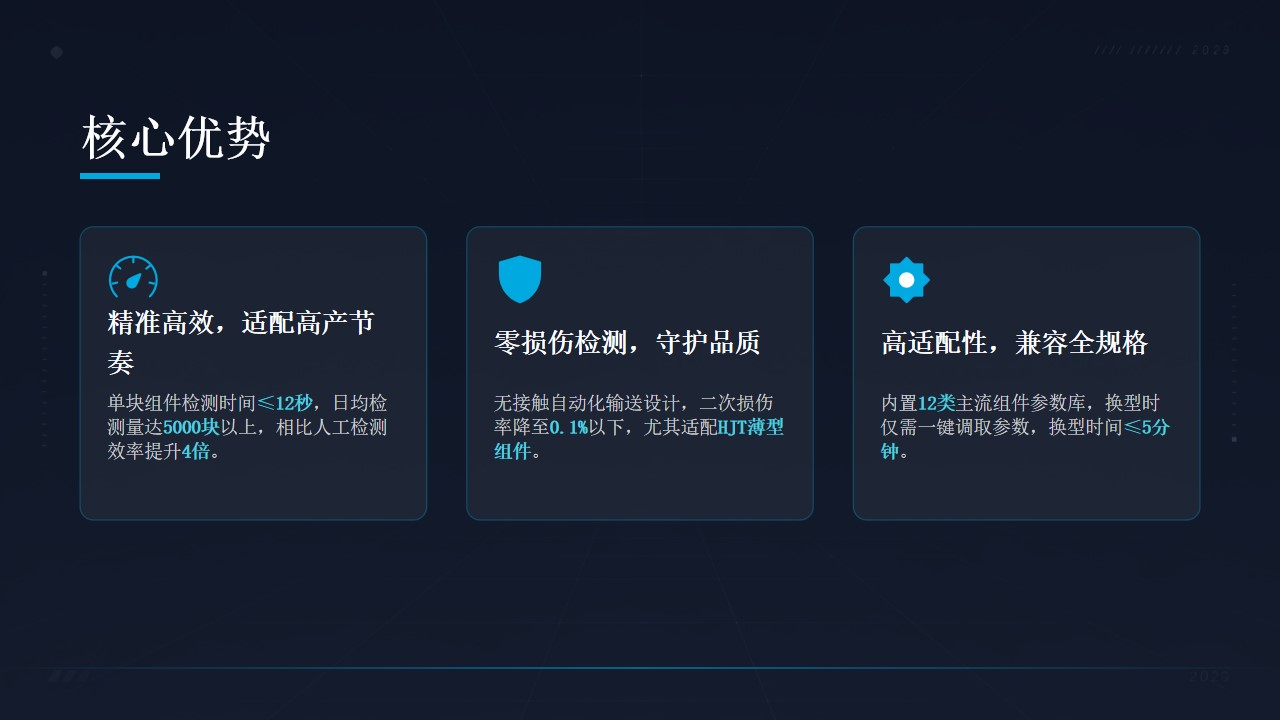

二、产品特点

1. 在线全自动检测

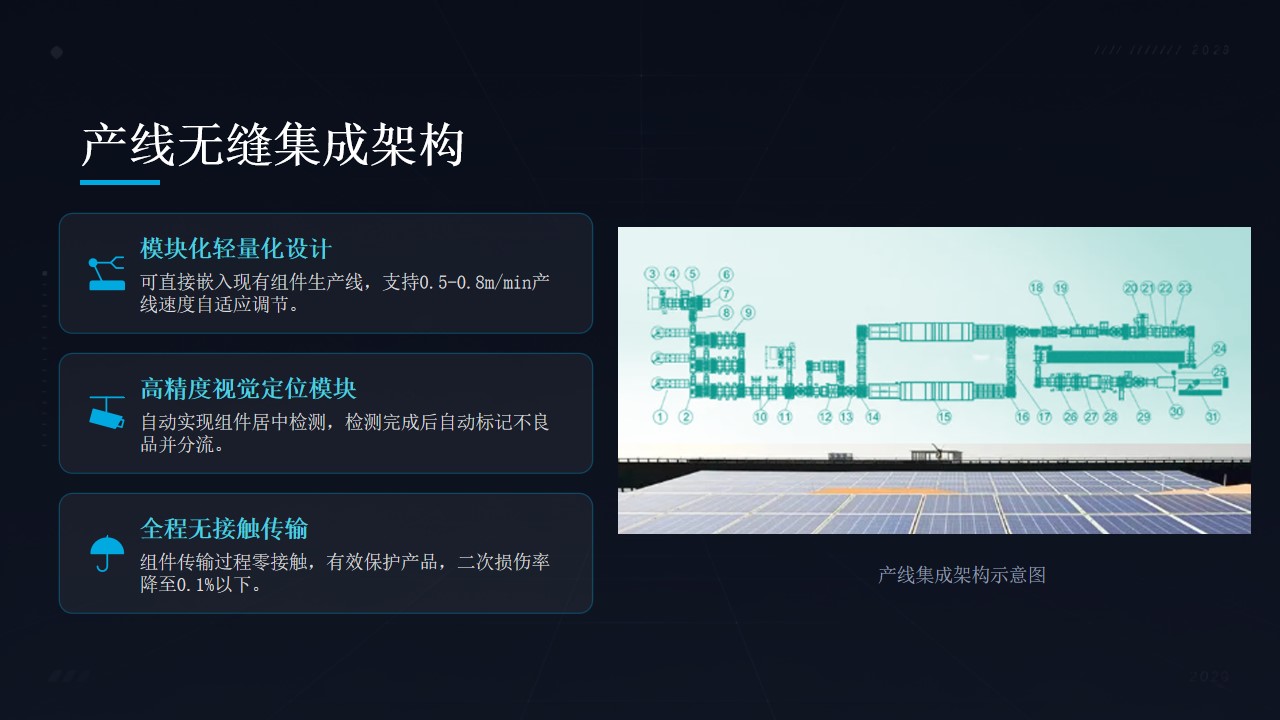

模块化设计支持与现有产线无缝对接，组件通过输送线自动进入检测区域，完成检测后自动流出。全流程无需人工搬运或判读，大幅提升检测效率，单块组件检测时间短，可匹配规模化生产节拍。

2. 高精度成像系统

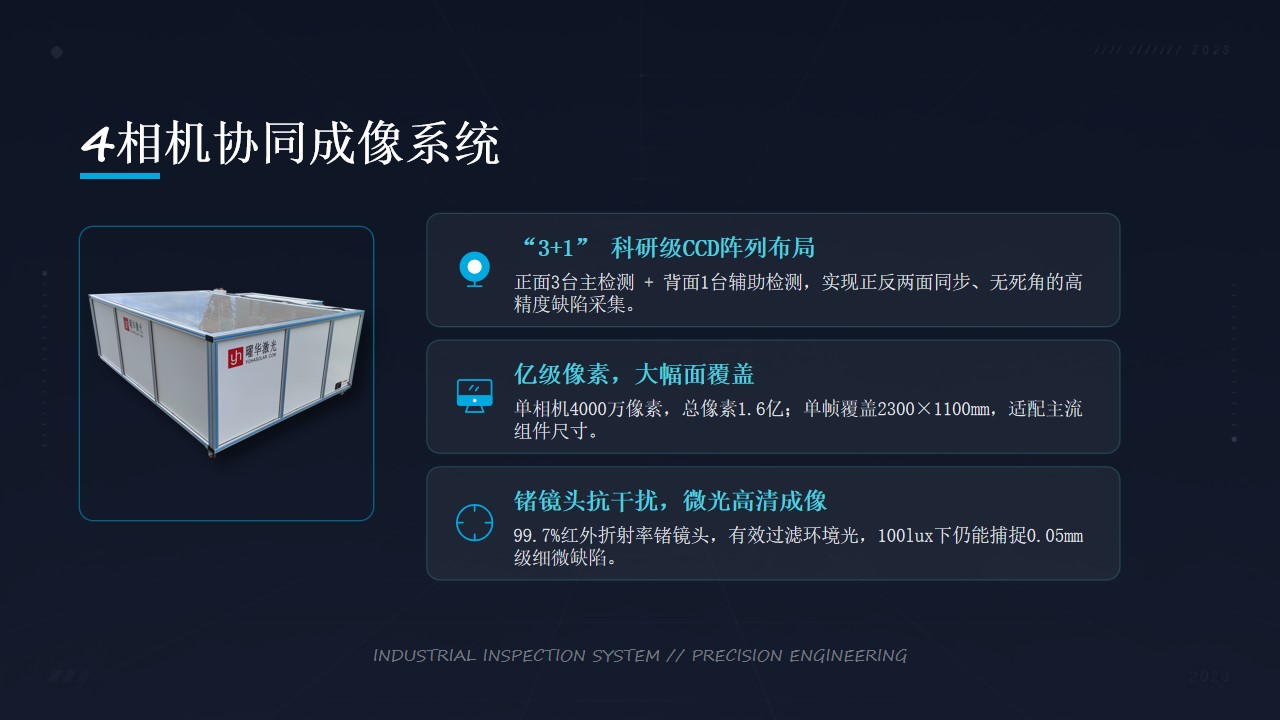

采用2400万像素高分辨率CCD工业相机，配合专业红外光学系统，可清晰识别细微缺陷。设备支持1-60s曝光时间可调，灵活适配不同组件类型的检测需求，确保弱光条件下仍能获得清晰稳定的EL图像。

3. 宽泛的电气适配能力
设备电流范围0-20A、电压范围0-60V均可根据客户需求定制参数。2300×1200mm的有效测试面积，可覆盖主流单晶、多晶及双玻组件，适用层压前、后等多道工序的缺陷检测。

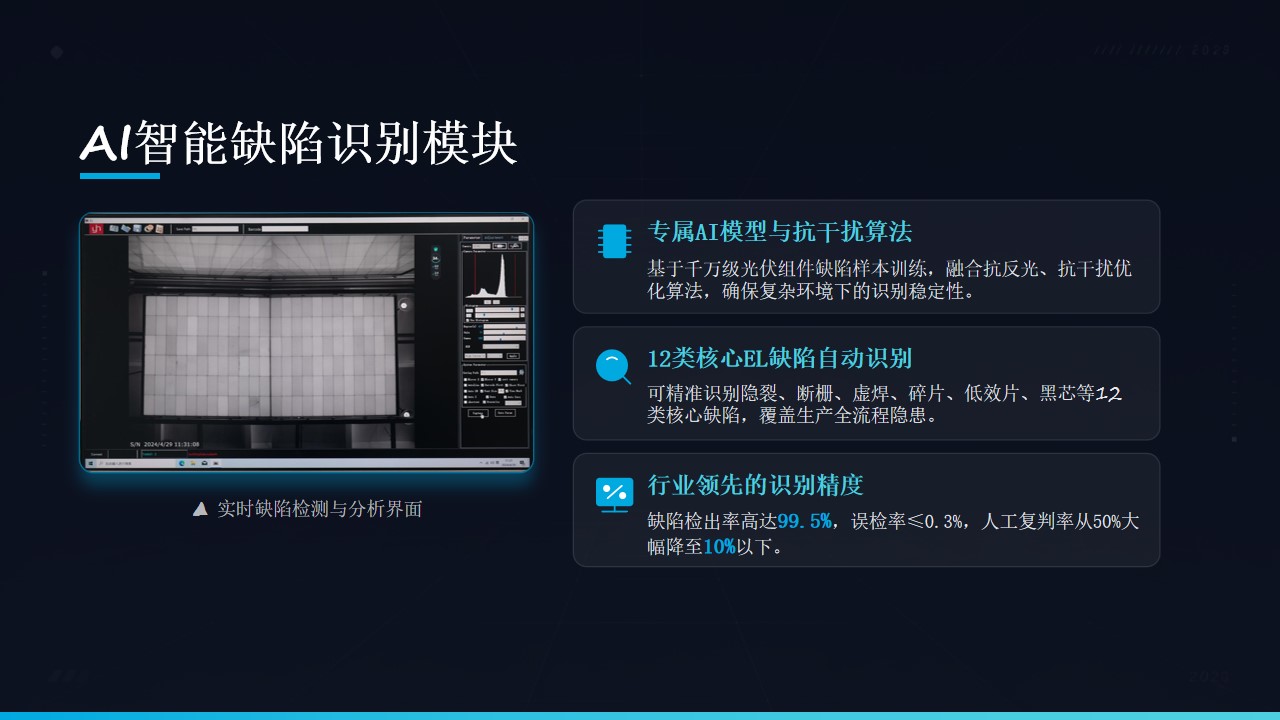

4. 智能缺陷识别

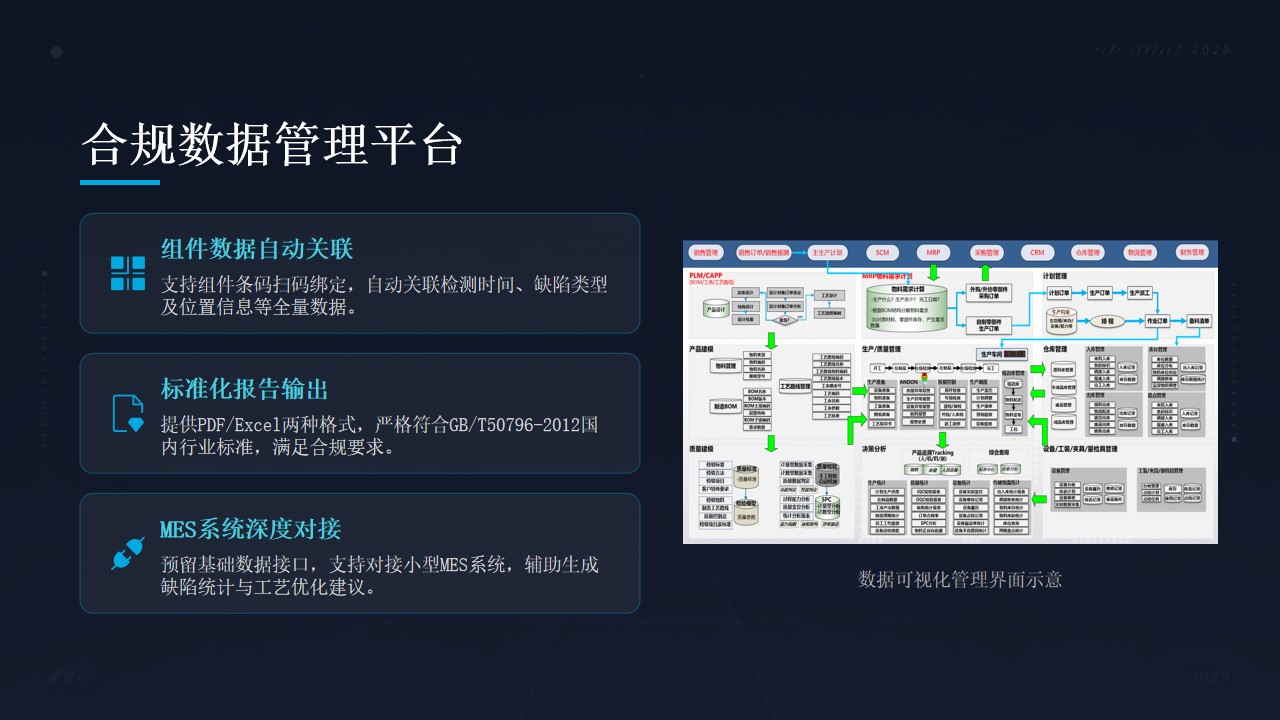

基于深度学习算法的智能识别系统，可自动识别隐裂（裂纹）、碎片、断栅、黑心片、黑斑、烧结网纹、虚焊、过焊、材料杂质、工艺污染及PID衰减等多种缺陷类型，并支持数据实时上传至MES系统，实现质量追溯与工艺优化。

5. 稳定可靠，适应产线环境
设备采用工业级设计，可在-10℃至40℃的测试环境温度下稳定运行，具备良好的抗干扰性能，适应车间复杂光照与粉尘环境，保障24小时连续不间断工作。

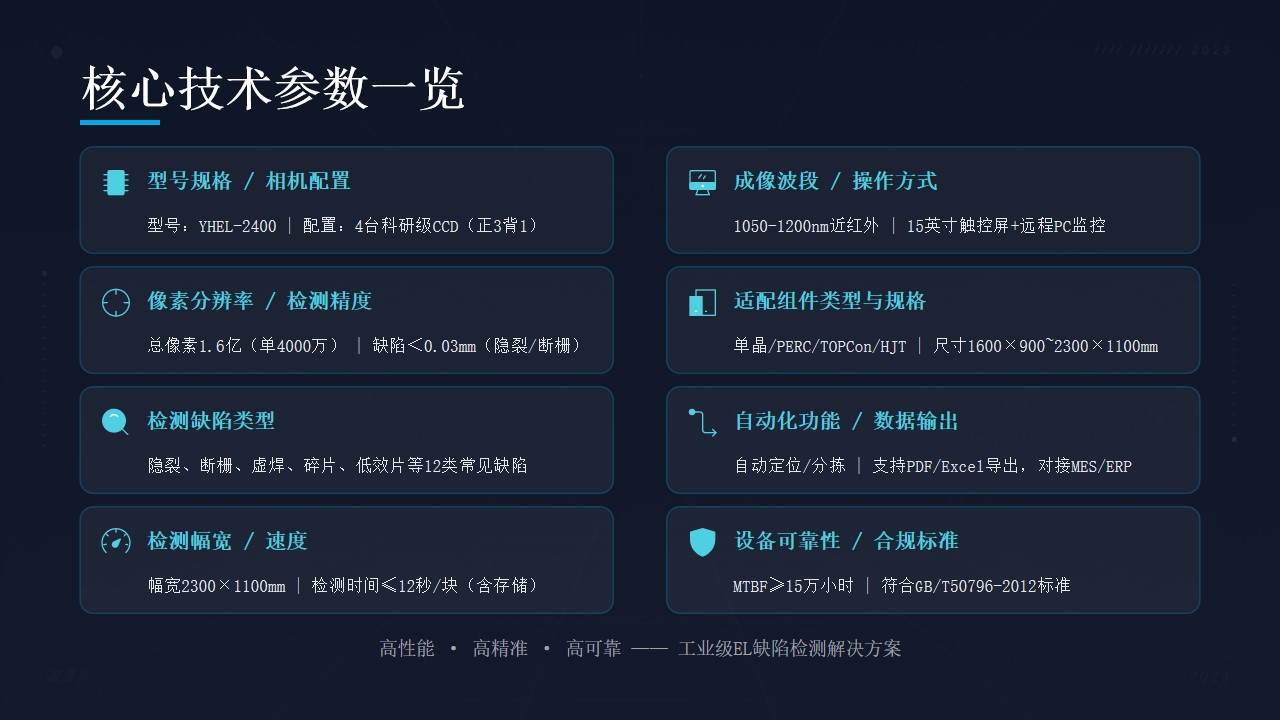

三、技术参数

四、应用场景

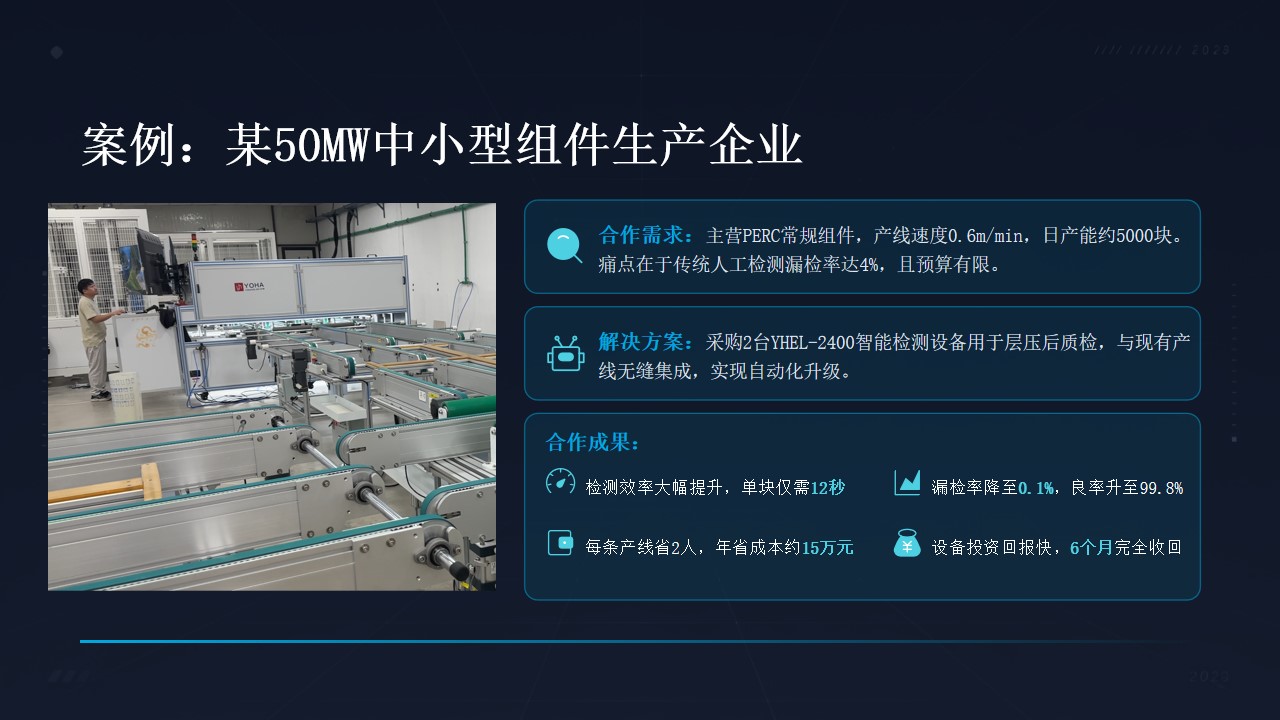

• 生产线在线质检：集成于光伏组件自动化生产线，对层压前后组件进行高速在线EL检测，保障出厂质量。

• 实验室精细分析：用于制造企业或检测机构实验室，对组件进行深入的缺陷诊断与失效分析。

• 工艺优化与品质追溯：通过检测数据统计分析，辅助工厂定位焊接、层压等工序问题，持续提升生产良率。

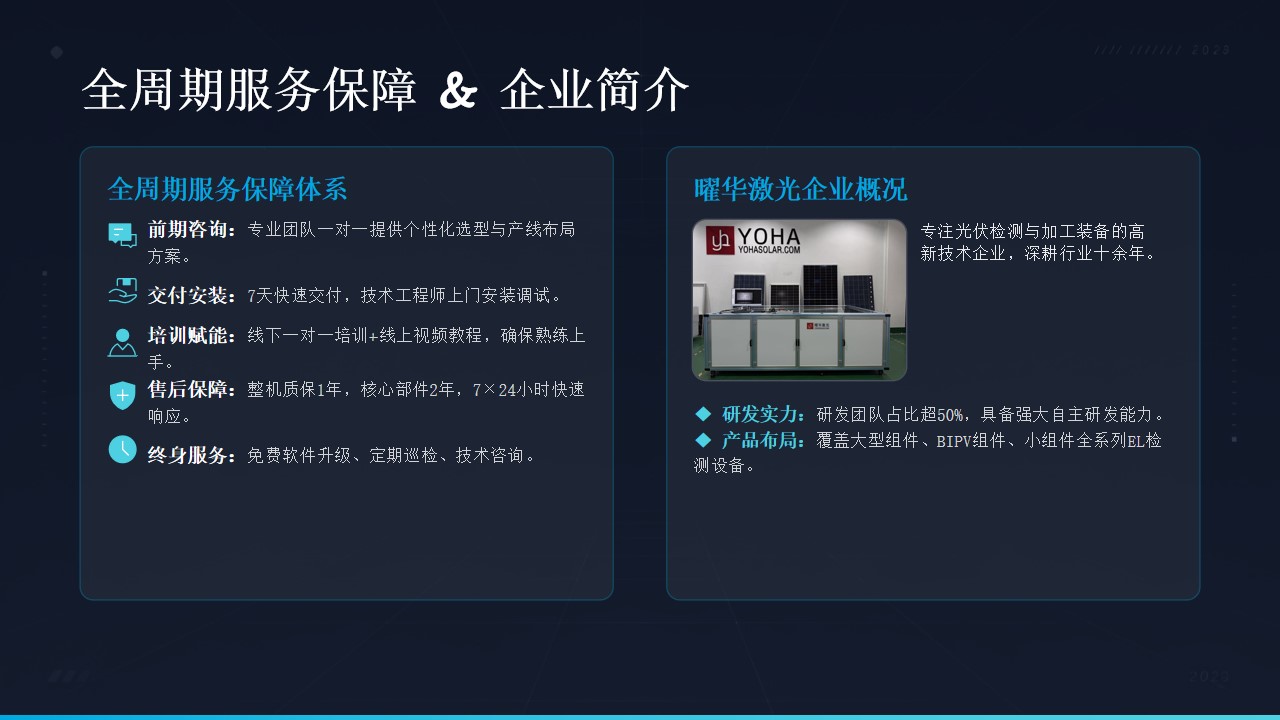

五、采购与服务

武汉曜华激光提供全面的售前技术支持与售后保障服务，包括现场安装调试、操作培训、整机质保及终身技术支持。设备支持定制化参数配置，可根据客户产线实际需求提供个性化解决方案。欢迎来电咨询或预约现场勘测，我们将为您的产线提供最适配的质量检测方案。
