产品基本信息
| 品牌: | 武汉 曜华激光 |
| 产品型号: | YH-EL9 |
| 计量单位: | 台 |
产品详情

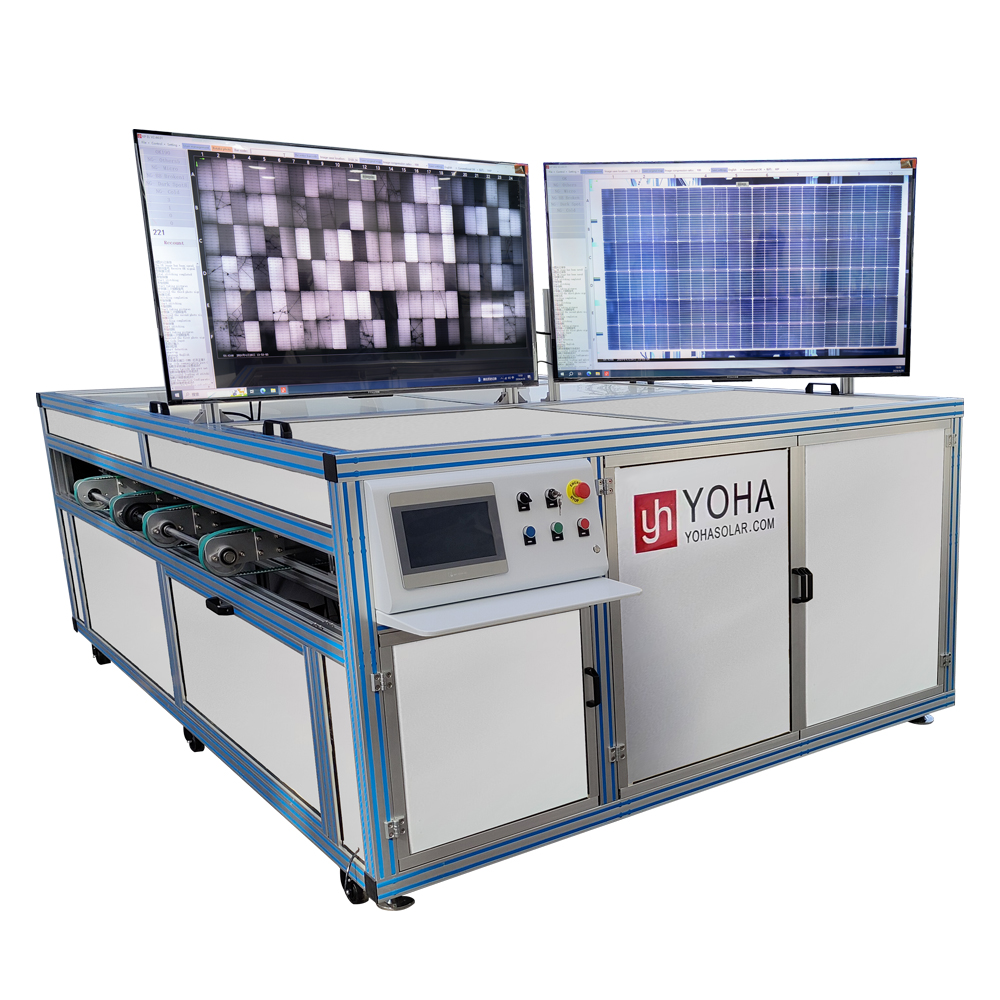

武汉曜华激光YH-EL9在线太阳能组件EL缺陷检测仪（9相机）
武汉曜华激光YH-EL9是一款专为高效光伏产线研发的在线高精度EL缺陷检测设备。它采用9相机阵面成像方案，将EL内部缺陷检测与高清外观检测合二为一，在保障极致成像精度的同时，匹配高速生产节拍，是大型光伏组件制造工厂实现智能化、全流程品质管控的核心装备。
核心技术：EL+外观一体化检测
设备基于电致发光（EL）成像原理运行。通过向光伏组件施加正向偏置电压，注入电流激发电池片内部载流子复合发出近红外光，利用高灵敏度相机捕获信号成像。图像的明暗差异直接反映电池片的内部缺陷，如隐裂、断栅等。
在此基础上，YH-EL9更集成了双外观检测系统，可在完成EL检测的同时，同步采集组件表面高清图像，辅助诊断色差、划伤、崩边、污染等外观缺陷，实现组件内外部缺陷的一站式全检。
核心性能与参数解析
| 项目 | 具体参数 | 核心优势与意义 |
|---|---|---|
| 型号规格 | YH-EL9 | 曜华激光在线EL检测系列高端型号，定位高效自动化产线。 |
| 产能节拍 | <20s/Pcs | 匹配主流高效产线节拍，实现组件的快速在线全检，不影响整体生产效率。 |
| 拍摄模式 | 9相机阵面模式 | 9台相机协同工作，一次成像覆盖组件全幅面，彻底消除大尺寸组件边缘与中心成像不均的问题，确保全幅画面清晰度一致。 |
| 相机分辨率 | 外观：24000万像素 EL：2760万像素 |
24000万像素外观相机确保表面瑕疵（如划伤、色差）细节一览无余；2760万像素EL相机精准捕捉内部微米级缺陷。二者结合，实现内外兼修的全方位检测。 |
| 测试面积 | 2500 × 1400mm | 完整覆盖当前主流及未来大尺寸光伏组件，无需移动组件即可完成全幅检测。 |
| 曝光时间 | 0.1 - 0.7s（可调） | 毫秒级快速成像，在保证检测精度的同时，为高速在线检测提供了充足的时间裕度。 |
| EL检测缺陷类型 | 隐裂、碎片、断栅、黑芯片、黑斑、烧结网纹、虚焊、过焊、材料杂质、工艺污染、PID衰减 | 覆盖光伏组件全流程所有常见内部隐形缺陷，满足从电池片到成品组件的全制程质检需求。 |
| 外观检测功能 | 高清外观图像，辅助诊断色差、异物、划伤、污染、崩边、缺角等 | 在EL检测的同时，同步完成组件外观的AI辅助质检，一机多用，提升产线检测效率与数据追溯能力。 |
| 电流/电压范围 | 0-20A / 0-60V（可定制） | 标配宽范围可调电源，匹配不同规格组件的激发需求；支持参数定制，适配各类新型光伏组件。 |
| 整机尺寸 | 3000 × 2250 × 1600mm | 结构紧凑，与现有生产线对接灵活，易于部署。 |

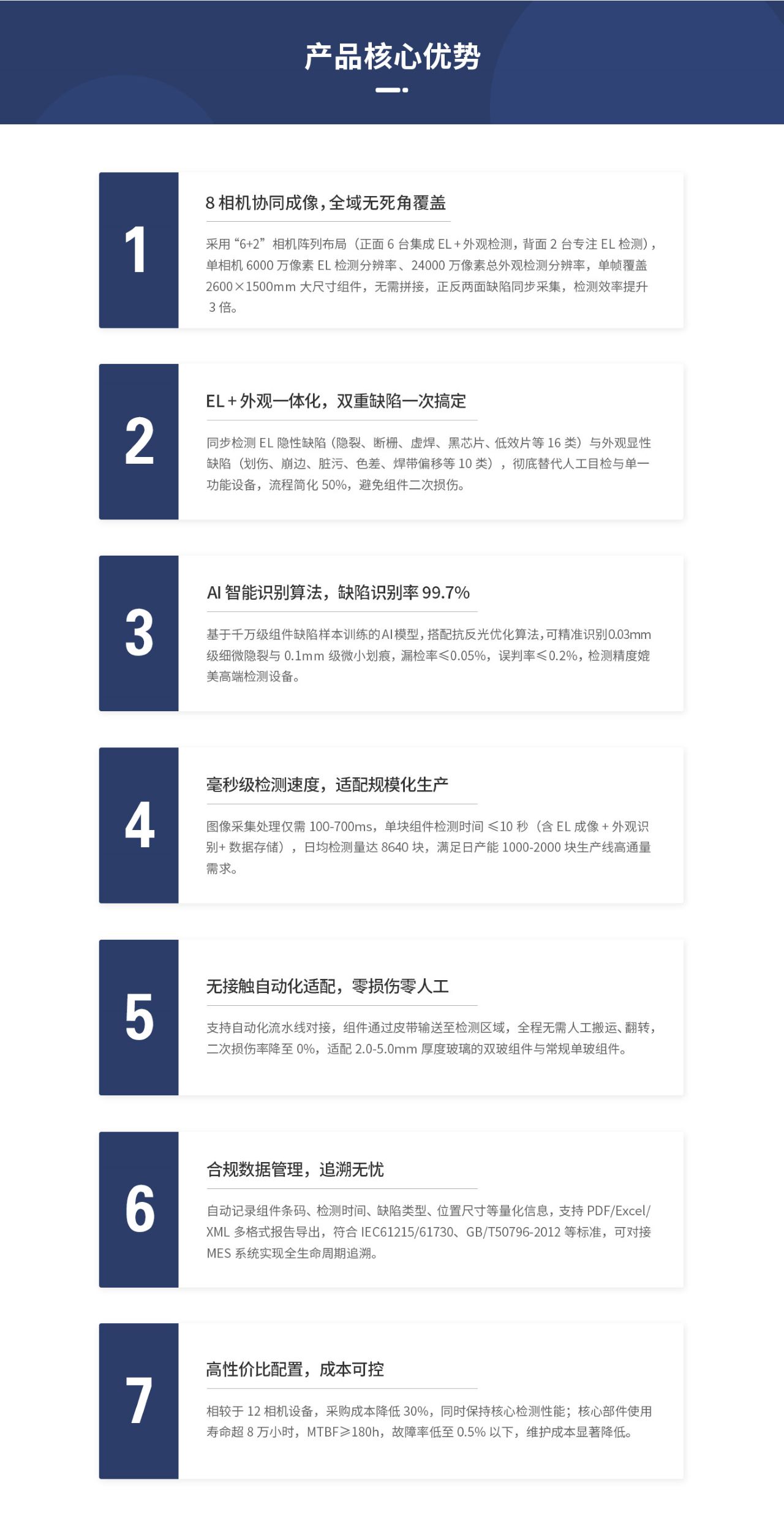

产品优势总结
-
产能效率双提升：<20s/Pcs的极速节拍匹配产线全检需求，有效拦截不良品，降低后续工序损耗与质量风险。
-
内外缺陷全覆盖：9相机阵面模式配合双高分辨率相机，一次性实现EL内部缺陷与外观表面瑕疵的全幅面高清成像与识别。
-
成像品质卓越：0.1-0.7s可调快速曝光，确保高速检测下图像清晰无拖影，配合高灵敏度CCD相机，微米级隐裂、断栅等缺陷无所遁形。

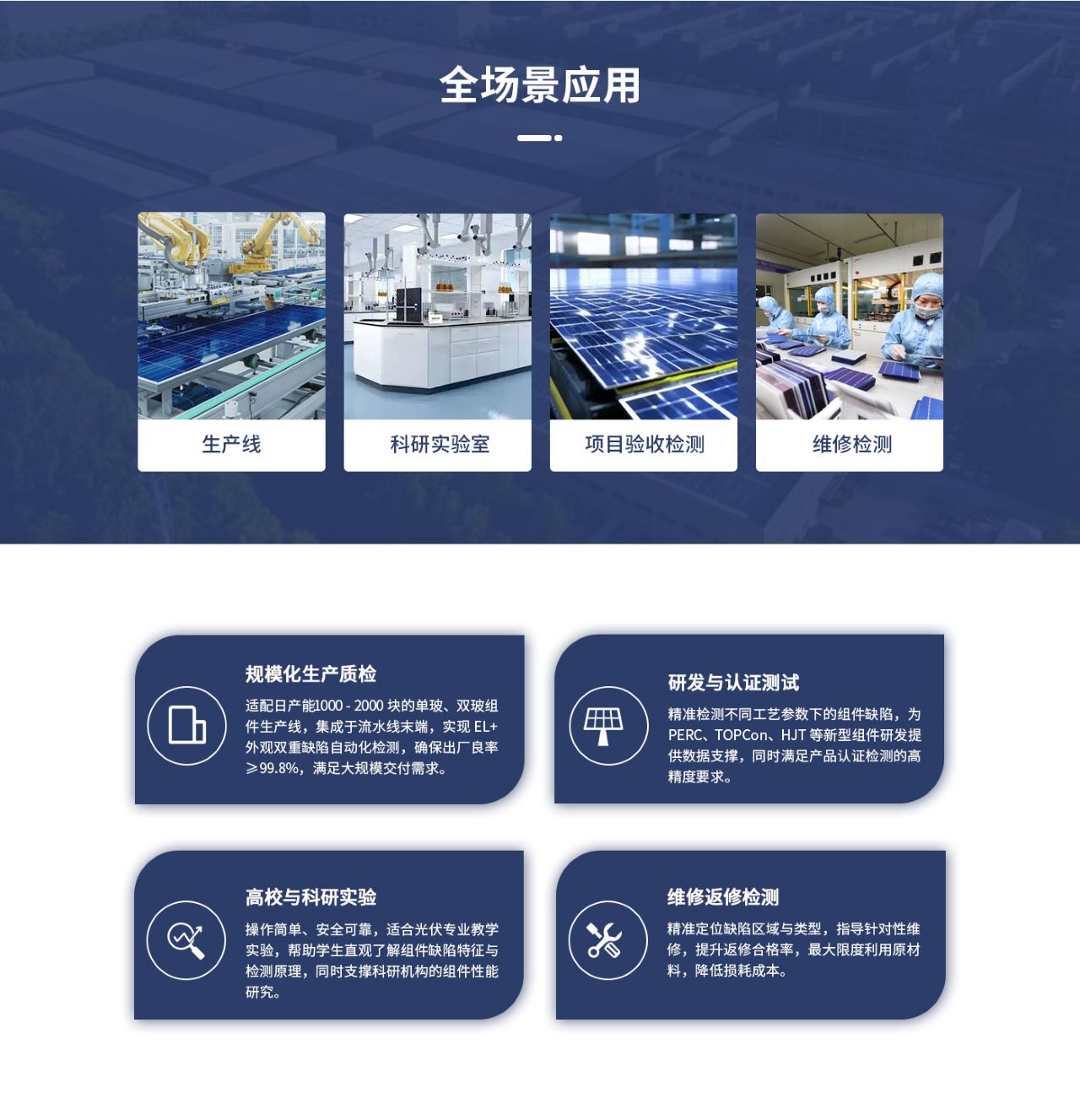

应用场景
适用于光伏组件生产线高速在线质检关键环节，对层压前或层压后的组件进行100%全自动检测。YH-EL9尤其适合搭配大数据与AI智能分析系统，实现缺陷数据的自动标记、分类与上传，协助厂家快速定位工艺异常，是提升产品良率、实现智能化制造的可靠保障。
