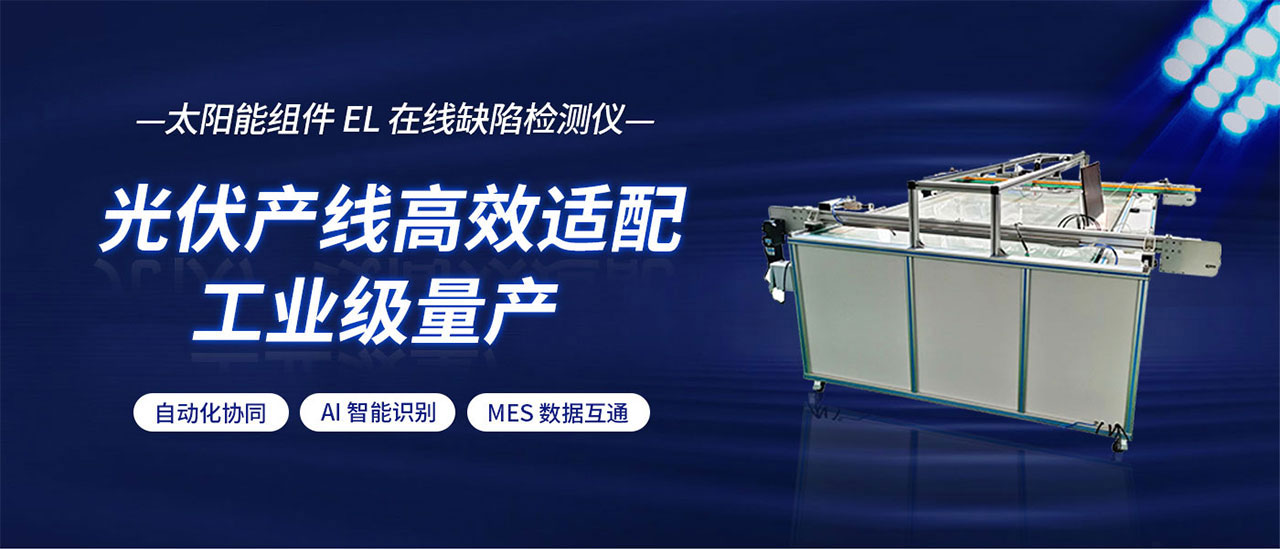

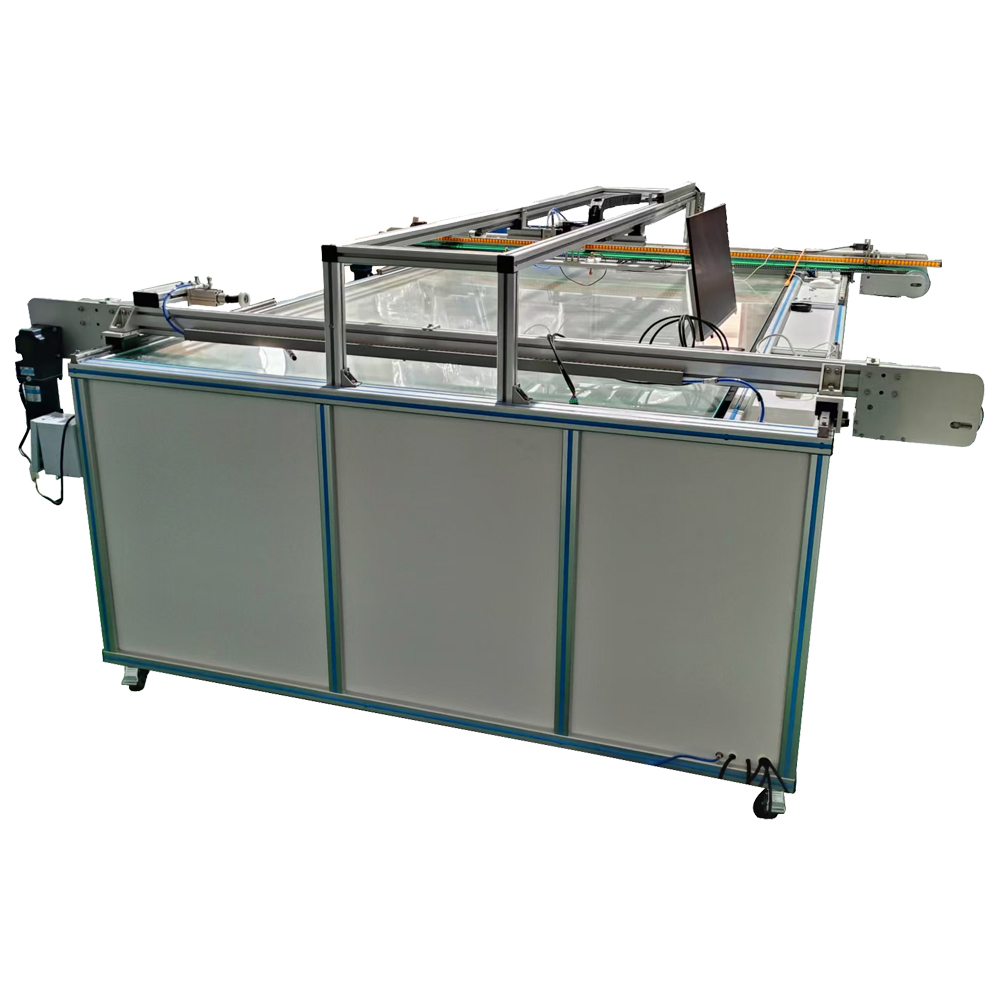

曜华激光在线太阳能组件EL缺陷检测仪（型号：YHEL-2400）

产品概述

曜华激光在线太阳能组件EL缺陷检测仪（YHEL-2400）是武汉曜华激光科技有限公司专为光伏产线设计的高精度在线检测设备。该设备基于电致发光（EL）成像原理，在不接触、不损伤组件的前提下，对太阳能电池组件内部缺陷进行自动化、智能化的全检筛查，可无缝对接生产线，有效杜绝不良品流入下道工序。

工作原理

EL检测的核心原理是利用半导体材料的电致发光特性：当向光伏组件施加正向偏压时，电池片PN结区域的载流子复合会发出近红外光（硅电池峰值波长约1150nm）。设备搭载高灵敏度科学级CCD相机捕捉这一微弱发光信号，将组件内部电致发光状态转化为灰度图像。由于缺陷区域的载流子复合特性异于正常区域，在EL图像上会呈现为明显的暗斑、暗线或黑区，从而实现缺陷的可视化定位与识别。

产品特点

全自动在线集成：设备直接嵌入光伏组件生产线，实现自动上下料、自动检测、自动出料的全流程无人化操作，不占用额外工位，不打断生产节拍。

高精度成像系统：搭载曜华定制高分辨率CCD相机，像素达2400万，配合专业光学系统，裂纹宽度检测灵敏度优于0.03mm，确保微米级缺陷清晰可辨。

智能缺陷识别：基于先进的图像处理算法，可自动、精准识别多种典型缺陷类型，支持数据自动存储与分类，检测结果可追溯。

宽适配性与可定制：测试面积覆盖2300×1200mm，兼容单晶、多晶及多种规格组件；电流范围0-20A、电压范围0-60V均可根据产线需求定制，灵活适配不同工艺要求。

工业级稳定可靠：专为7×24小时连续工业运行设计，模块化结构便于维护，适应-10℃至40℃工作环境，抗干扰能力强。

检测缺陷类型

YHEL-2400可有效识别以下缺陷：

通过EL图像明暗变化，系统可清晰区分上述缺陷——裂纹、碎片呈暗线/暗区，黑心/黑斑片反映材料异常，断栅/虚焊表现为局部发光缺失，PID衰减则常在边缘呈现特征性暗纹。

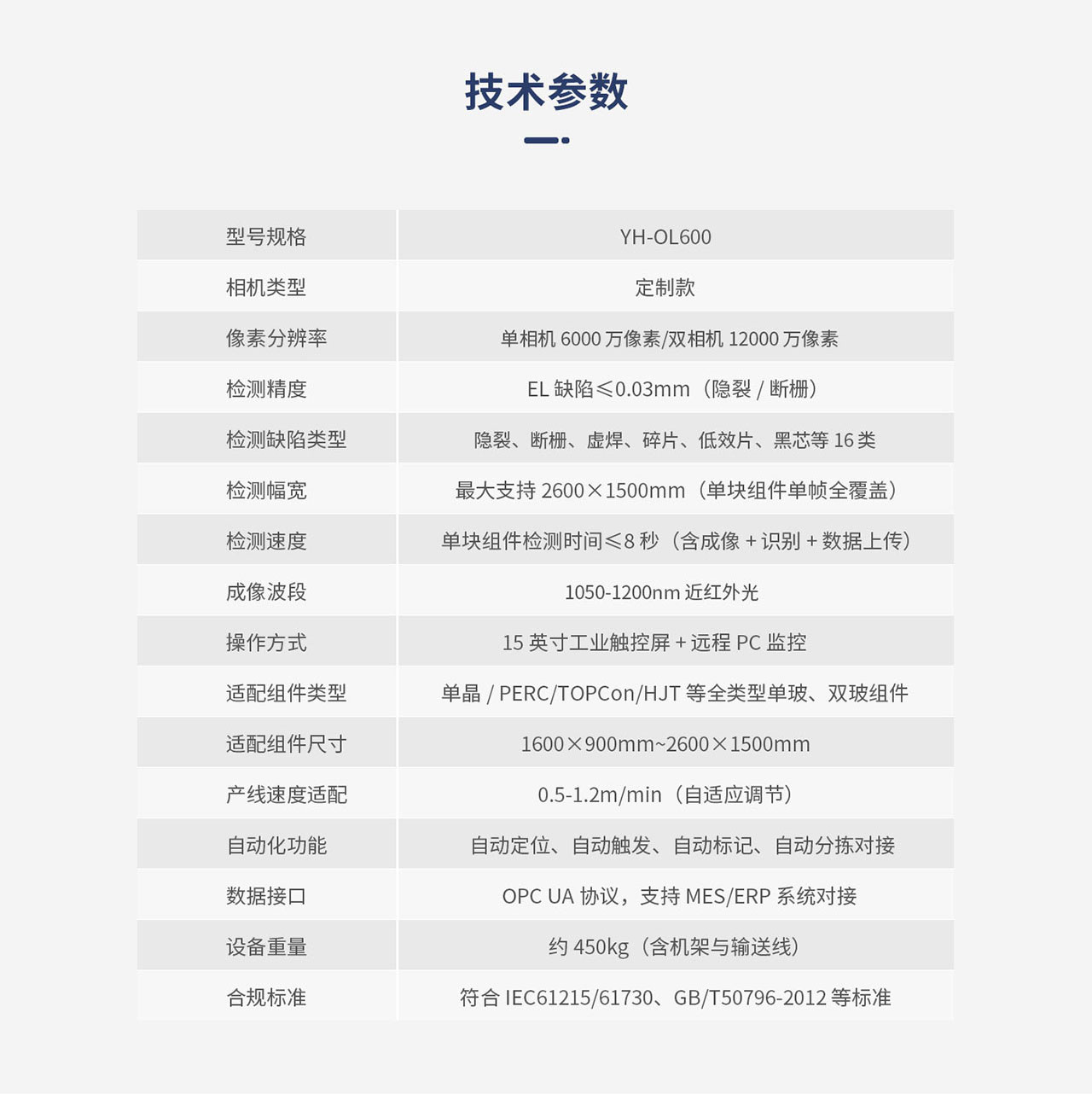

技术参数

应用场景

生产线质量监控：适用于层压前后等关键工序的在线全检，实时拦截内部缺陷组件，从源头保障产品良率。

电站到货与安装验收：用于光伏电站建设阶段的组件批量抽检或全检，验证运输、搬运、安装过程中是否产生隐性损伤。

运维故障诊断：作为运维阶段的重要检测工具，快速定位发电异常组件的内部故障根源，指导精准更换与维修决策。

研发与工艺优化：为新材料评估、新工艺验证提供可靠的EL图像数据支撑，助力工艺改进与品质提升。
