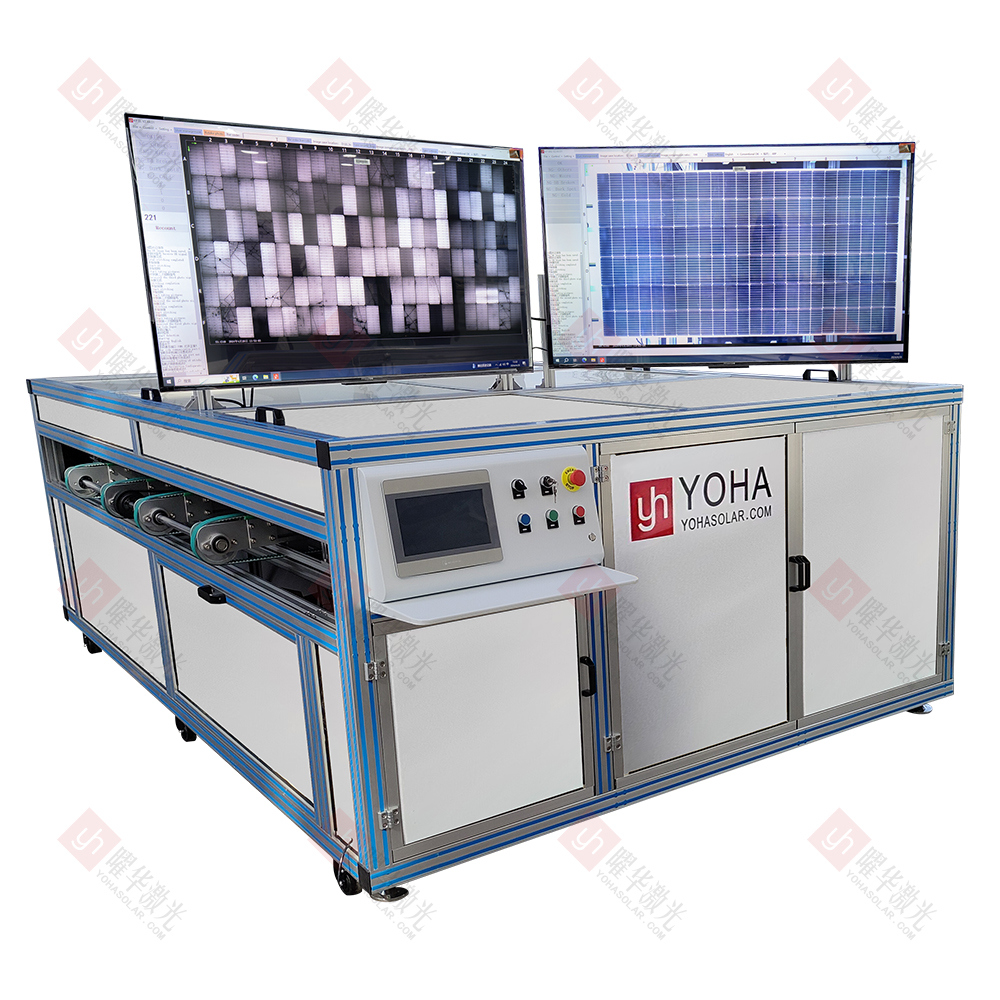

光伏组件EL外观缺陷检测仪

光伏组件EL外观缺陷检测仪是一种集成电致发光（EL）检测和可见光外观检测功能于一体的自动化设备，它通过在暗室中对通电组件施加电流激发其内部发光，利用高灵敏度相机捕捉EL图像，并同步采集组件表面可见光图像，从而智能识别、定位并分析组件内部的隐裂、碎片、断栅、虚焊、黑芯片、污染等缺陷，以及表面的划伤、崩边、脏污、色差、异物、封装不良、电池片破损、焊带偏移等外观问题，是实现光伏组件全流程质量控制和可靠性保障的关键检测装备。

产品特点

• 集成了电致发光（EL）检测与可见光外观检测双重功能，不仅能精准识别组件内部隐裂、碎片、断栅、虚焊、黑芯片等微观缺陷，还能全面检出表面划伤、崩边、脏污、色差、异物、封装不良、焊带偏移等外观瑕疵，实现一体化全面检测。

• 采用高精度相机在暗室环境下捕捉通电组件的EL发光图像，结合先进的图像处理与AI智能算法，自动化完成缺陷的识别、定位、分类与分析，大幅提升检测效率和准确率，减少人工依赖。

• 具备毫秒级图像采集与处理速度，配合自动化流水线设计，支持在线高速检测，满足光伏组件生产线的高通量、快节奏质量控制需求，保障生产效率和产品良率。

• 提供清晰直观的缺陷报告与可视化数据，为工艺改进和质量追溯提供可靠依据，是保障光伏组件长期可靠性、提升产品竞争力不可或缺的核心质量管控装备。

技术参数

产品应用

• 1、生产线在线质检： 集成于光伏组件自动化生产线末端，对刚完成封装的组件进行高速、全自动的EL与外观缺陷检测，是保障出厂产品质量、控制生产良率的核心环节。

• 2、实验室精细分析： 应用于制造企业或第三方检测机构的实验室，对原材料（如电池片）、制程样品、成品组件进行更深入、更精确的缺陷诊断、工艺效果评估及失效分析。

• 3、电站运维与诊断： 通过（通常是便携式或移动式）EL检测设备，在光伏电站建设期（检查安装损伤）和运行期（定位热斑、隐裂、PID等故障组件），进行现场质量检查、性能评估和故障排查。

• 4、研发与认证测试： 服务于组件研发机构和认证测试中心，在新产品开发、新材料/新工艺验证、长期可靠性研究（如老化测试前后对比）以及满足IEC/UL等标准认证要求的过程中，提供关键的缺陷检测与质量评估数据。

注意事项

• 1、电流安全警示： 设备工作时需向组件施加直流电流，操作人员必须严格遵循安全规程，佩戴绝缘装备，确保设备接地良好，严禁在通电状态下触碰电极或组件带电部位，防止电击事故。

• 2、暗室环境保障： EL检测必须在完全避光的暗室或密闭腔体内进行，任何外部光源（包括指示灯、手机屏幕光）都可能干扰EL图像，导致误检或漏检。检测前务必确认环境密封性。

• 3、组件搬运与放置规范： 大型组件（尤其是双玻组件）重量大、易碎，搬运和放置到检测平台时需轻拿轻放、定位精准，避免碰撞、跌落造成组件损伤或设备平台/探针损坏。

• 4、光学系统维护： 高灵敏度相机镜头、光源及反光板等光学部件需定期清洁保养（使用专用工具和清洁剂），防止灰尘、污渍、指纹影响成像清晰度和检测精度。避免强光直射镜头。

• 5、软件校准与参数设置： 不同型号、功率的组件需对应设置合适的电流电压参数、曝光时间及图像处理算法阈值。定期进行软件校准（如暗场校正、平场校正）以保证图像质量和缺陷判定的准确性、一致性。

• 6、设备兼容性与售后要求： 使用前需确认设备兼容待测组件的尺寸、电性能参数及连接器类型。严格按照制造商手册进行安装、操作和维护，涉及关键部件维修或软件升级应联系专业售后人员，避免自行拆解导致设备故障或保修失效。
