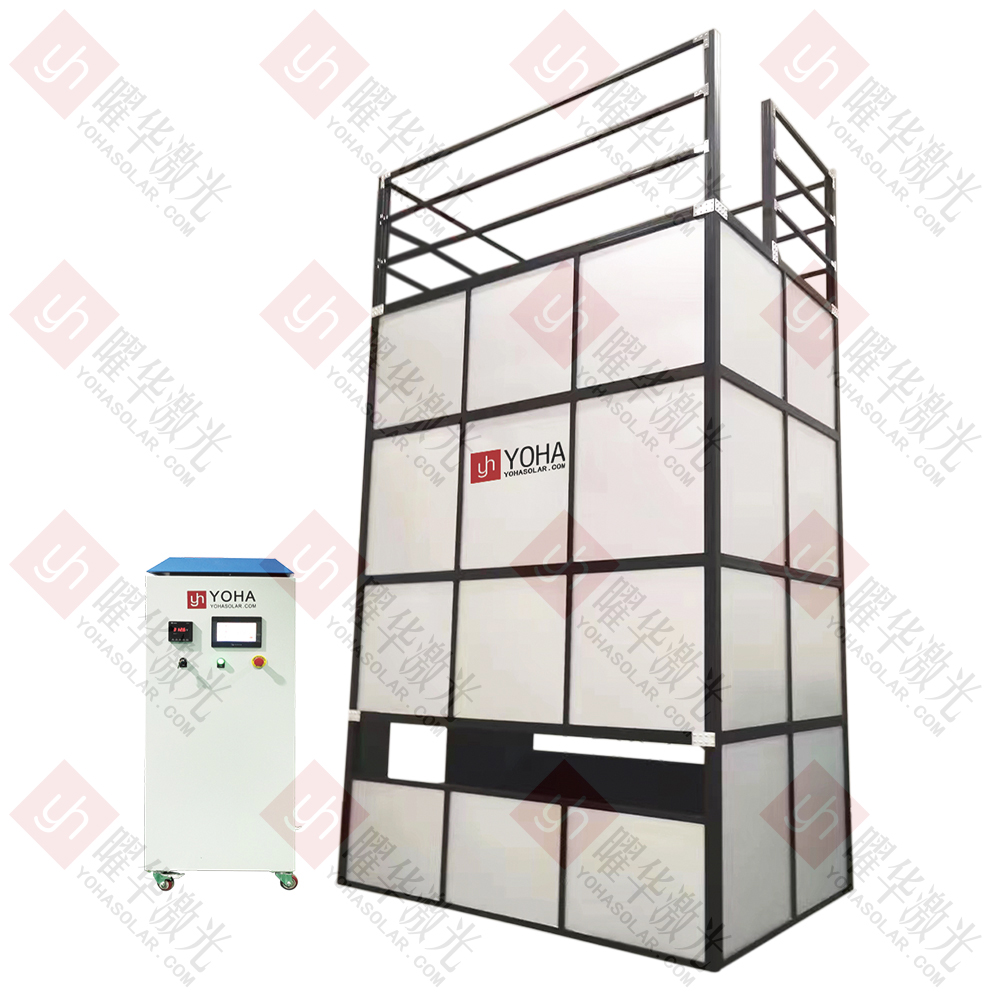

武汉曜华激光 上打光太阳能组件IV测试仪（YHMT-SDG-A+A+A+）

产品概述

武汉曜华激光上打光太阳能组件IV测试仪（型号：YHMT-SDG-A+A+A+）是一款基于脉冲光源模拟太阳光辐照、专用于光伏组件电性能参数检测的高精度测试设备。设备采用自上而下的垂直打光方式，模拟标准测试条件（STC，即1000W/m²辐照度、AM1.5G标准光谱、25℃组件温度）下的太阳光谱，通过高速电子负载扫描获取组件的完整电流-电压（IV）特性曲线，精准输出开路电压、短路电流、峰值功率、填充因子及转换效率等核心参数。

设备光源等级达到行业顶级的A+A+A+标准，核心性能指标（光谱匹配度、辐照不均匀度、光强不稳定度）均优于IEC 60904-9:2020国际标准要求，适用于组件产线终检功率分档、来料验收、实验室研发验证及第三方检测认证等场景，是光伏组件质量管控与性能标定的核心检测装备。


核心技术参数

工作原理

光伏组件的IV曲线是反映其在特定光照与温度条件下输出电流与电压关系的核心特性曲线。设备基于“脉冲光源模拟 + 电子负载扫描 + 同步数据采集”技术实现IV曲线的获取：

1. 光源模拟：设备采用长脉冲氙灯结合专用滤光元件，输出光谱严格匹配AM1.5G标准太阳光谱（300-1200nm全波段覆盖），在有效测试面积内实现高均匀度、高稳定度的光照辐照。

2. 负载扫描：内置高速高精度电子负载，在脉冲发光的持续时间内（10-100ms可调），对组件施加从短路到开路的动态负载变化，同步扫描组件的全工作电压范围。

3. 数据采集：采用四线制（Kelvin连接）接线方式，分离电流传输与电压检测线路，消除导线电阻压降引入的测量误差。红外无接触式测温探头同步监测组件温度，为温度修正提供精准依据。

4. 曲线拟合与参数计算：内置智能算法将采集的I-V数据拟合为完整IV曲线，自动计算出关键性能参数并输出检测报告。

检测能力

设备可对光伏组件进行全面的电性能参数测试与分析，输出以下核心指标：

缺陷诊断能力

通过分析IV曲线形态的异常变化（如台阶、毛刺、斜率突变等），设备可对以下潜在缺陷进行预警：

• 隐裂：导致Isc下降，曲线台阶状畸变

• 碎片/断栅：电流收集受阻，曲线异常

• 热斑效应：FF显著降低，曲线畸变

• PID衰减：功率输出异常下降

• 焊接缺陷/虚焊：串联电阻增大，曲线斜率异常

产品特点

⭐ A+A+A+顶级光源等级

设备严格满足IEC 60904-9:2020标准中最高等级A+要求：

• 光谱匹配度A+级（0.875-1.125），精准匹配AM1.5G标准光谱

• 辐照不均匀度≤1%（A+级），确保大面积组件测试结果的真实性

• 光强不稳定度≤0.5%（A+级），有效规避脉冲波动对测试精度的干扰

全光谱覆盖，适配新型电池技术

光谱范围覆盖300-1200nm全波段，可真实反映组件在各波段的响应能力。除适配常规单晶/多晶组件外，还可完美支持PERC、N型、TOPCon、HJT、IBC、CIGS及叠瓦、半片、MBB等新型高效组件技术的检测需求。

超高测试精度与重复性

• ISC 70次重复性 < 0.1%，处于行业领先水平

• 测试结果一致性 ≤ 0.3%~0.5%

• 电性能测量误差 ≤ 1%

• 四线制接线 + 红外非接触式测温 + 自动温度补偿，三重保障确保数据精准可靠

毫秒级闪光，适配高速产线

单次闪光脉冲宽度10-100ms可调，搭配<16s/Pcs的产能节拍，完美匹配组件自动化产线的高速检测需求，实现秒级功率分档操作。

上打光结构，适配流水线作业

采用自上而下的垂直打光方式，组件水平放置于测试平台，相机与光源从顶部照射。该结构可无缝对接自动化流水线，实现组件自动进出、自动测试、自动分档的全流程自动化作业。

智能化软件与数据管理

配备专业测试软件，支持扫码枪触发测试、数据自动保存、一键导出报表、异常数据语音播报、温度自动补偿等功能。软件可与MES/LIMS系统无缝对接，实现检测数据全流程追溯。

工业级可靠设计

采用军工级元器件，支持24小时长时间连续稳定运行，散热优异、光源衰减低。设备出厂标配计量证书，光源寿命≥30万次闪光，大幅降低维护成本。

适用场景

• 产线终端质检与功率分档：作为组件出厂前终检的核心设备，对成品组件进行100%全检，依据功率值自动分档，确保出厂质量一致性

• 来料检验：对到货组件进行抽检或全检，鉴别运输及存储过程中造成的功率衰减与性能异常

• 实验室研发验证：为新型电池技术（如HJT、钙钛矿、TOPCon）的材料选型、结构优化及可靠性评估提供精准的IV特性数据支撑

• 第三方检测与认证：作为质检机构和认证实验室的标配设备，提供符合IEC标准的组件性能标定服务
