曜华激光便携式IV测试仪（型号：YH-IV2000）

产品概述

曜华激光便携式IV测试仪（YH-IV2000）是武汉曜华激光科技有限公司自主研发的新一代光伏组件电性能现场检测设备。作为行业内首款支持2000V高压量程的便携式IV测试仪，该产品专为解决光伏电站运维、组件质检及研发测试中的现场检测难题而设计，以“精准、便携、高效、智能”为核心，重新定义光伏户外检测标准。

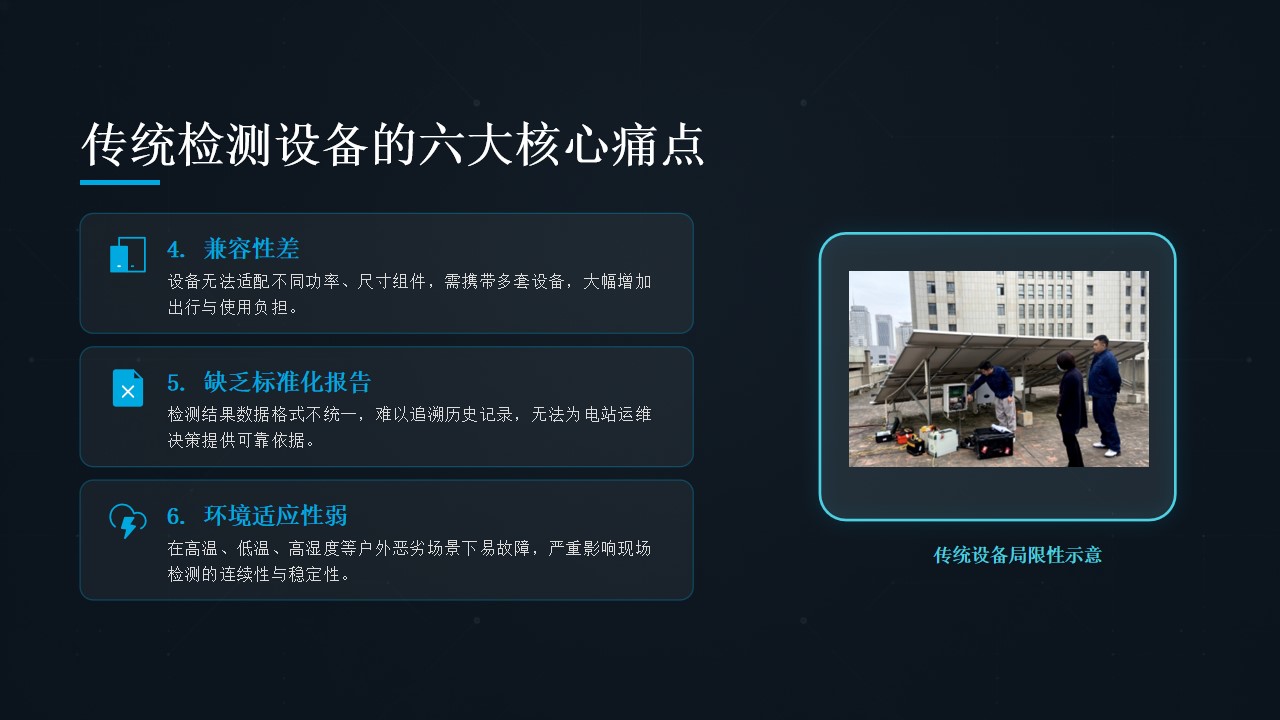

产品背景：直击行业痛点

随着光伏产业向高电压、大功率方向持续升级，1500V及以上光伏组串已广泛应用，传统检测设备面临三大核心挑战：

量程不足：传统设备无法覆盖高压组串的测试需求，面对2000V系统束手无策；便携性差：设备笨重、布线繁琐，难以适应电站现场复杂环境；环境适应性弱：户外高温、低温、强光等恶劣条件下易故障，严重影响检测连续性与稳定性。

YH-IV2000的推出，正是对这些痛点的系统性回应。

工作原理

IV测试的核心原理是测量太阳能电池组件在不同负载条件下的电流-电压特性曲线。测试仪通过内置电子负载改变组件的负载电阻，同步采集各负载点的电流与电压数据，生成完整的I-V曲线和P-V曲线，进而计算出短路电流（Isc）、开路电压（Voc）、最大功率（Pmax）、填充因子（FF）等核心参数。基于标准测试条件（STC）修正算法，设备即便在阴天、清晨等低照度环境下仍能输出精准数据，使现场检测结果具备实验室级的可靠性。

核心优势

1. 高压宽量程，全覆盖适配

电压测试范围覆盖0～2000V，电流达0～40A，完美适配大功率组串、双面双玻组件及1500V/2000V高压系统，彻底解决传统设备量程不足的难题。功率测试范围达0.1W～50000W，可覆盖从小组件到大型组串的全部检测需求。

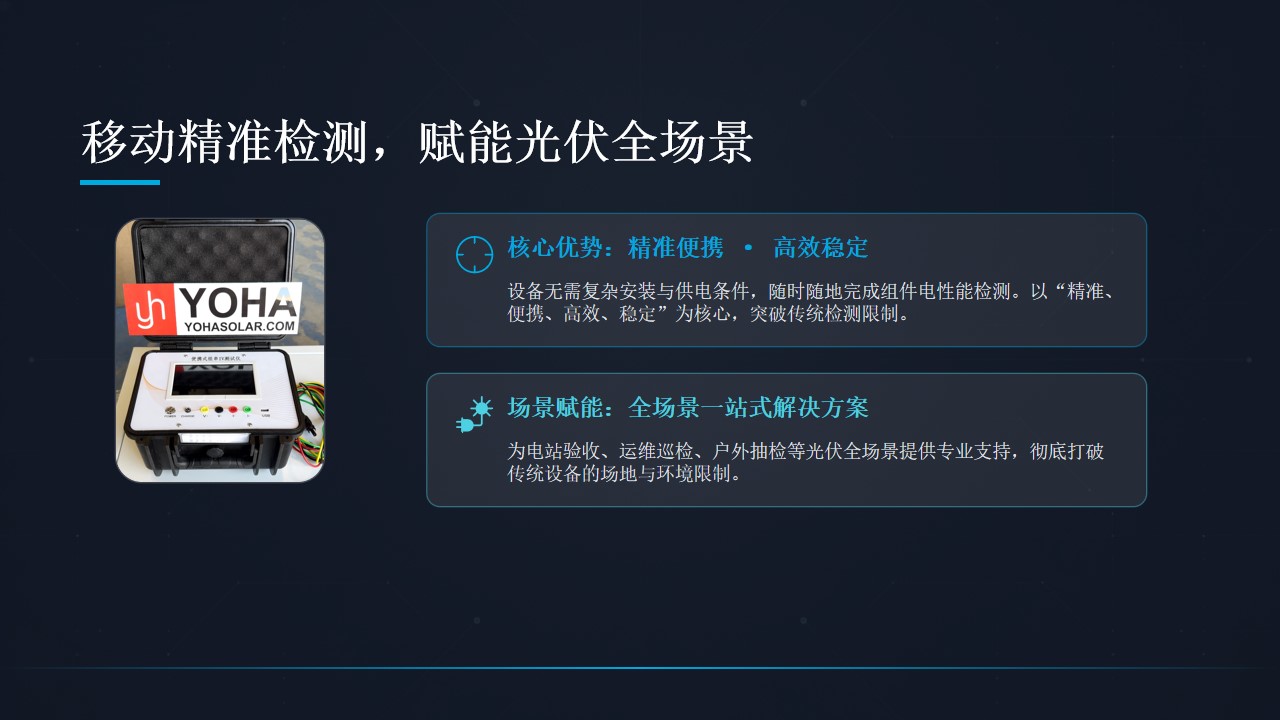

2. 极致便携，真无线自由

整机采用一体化手提+肩背双模式设计，无需复杂安装与供电条件。主机与Solar100辐照度计通过CLASS1蓝牙无线连接，支持50米稳定通信、毫秒级低延时。户外测试无需冗长线缆，单人即可轻松完成全套检测作业。

3. 户外可视，全天候作业

配备8英寸MIPI电容触摸LCD屏，分辨率达1280×800，强光下仍清晰可视。内置12.6V 6400mAh可更换大容量锂电池，连续工作时长可达12小时，满足全天户外巡检需求。

4. 高精度数据采集

采用4线制测试接线，有效消除线路压降干扰。电压、电流测试准确度达±0.2% FS（25℃典型条件）。搭载多点高精度校准的辐照度计，同步采集太阳辐照度、组件温度与环境温度，通过内置算法自动完成温辐照补偿，消除户外环境干扰。

5. 智能高效，免值守测试

搭载Linux操作系统，支持数据自动保存与云端上传。内置主流光伏组件模型数据库，支持用户自定义添加，兼容市面绝大多数光伏组件。支持不间断批量连续测试，大幅提升电站巡检效率。

6. 三重安全防护

过压、过流、超温智能保护机制，有效规避测试风险，保障设备、组件与人员安全。机箱闭合后达IP67防水等级，可在-10℃～50℃环境下稳定运行，从容应对山地、工商业、分布式等复杂场景。

技术参数

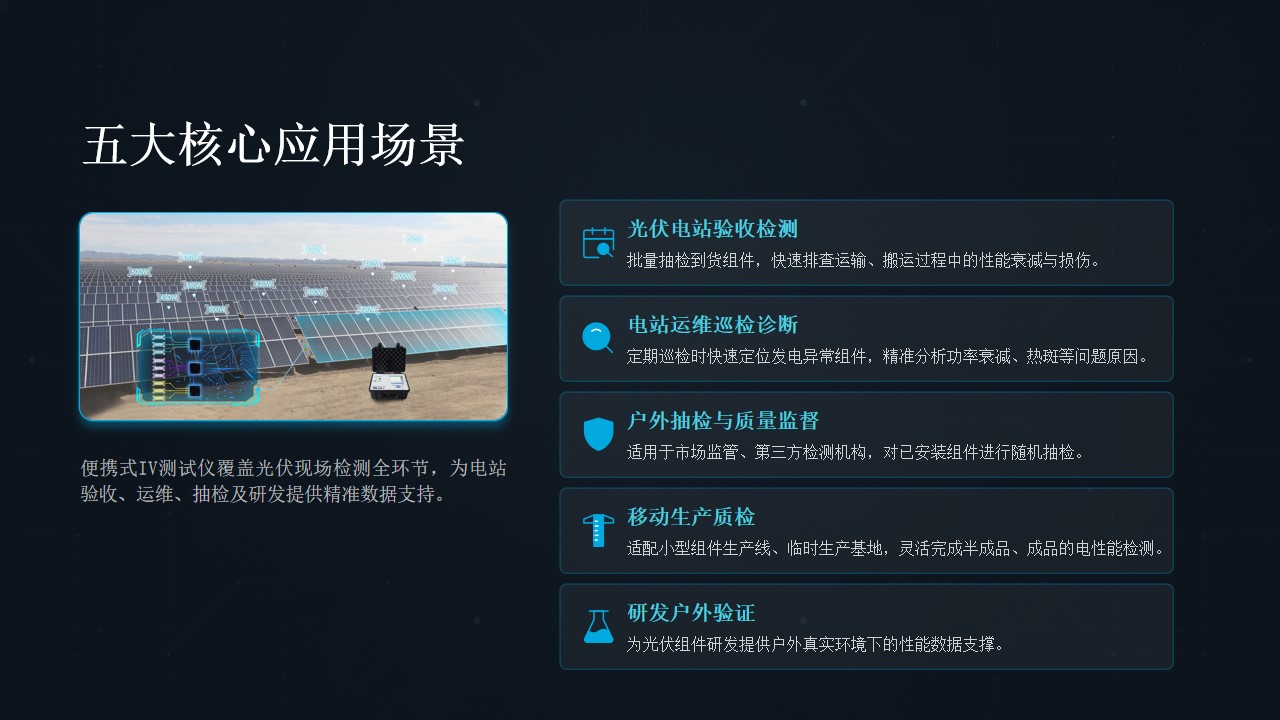

应用场景

光伏电站组串现场测试与故障定位：快速完成组件性能巡检，精准定位功率异常、热斑效应等问题组件，提升电站发电效率。

组件出厂质检与性能标定：为出厂组件提供标准化性能检测，确保产品质量符合标准要求。

实验室研发与参数比对：为新型光伏材料研发与工艺优化提供精准测试数据支撑，助力技术升级。

分布式/山地/工商业光伏运维巡检：适应各种复杂安装场景，为光伏系统全生命周期提供质量保障。

标准配置

YH-IV2000主机、Solar100辐照度计、测试线套件（香蕉线+鳄鱼夹）、MC转接线、电源适配器、便携软包、用户手册——开箱即测，无需额外采购。

品牌保障

曜华激光专注光伏智能检测设备研发与制造，以高精度、高稳定、高耐用服务全球光伏用户，为电站安全运行、品质管控提供可靠支撑。
