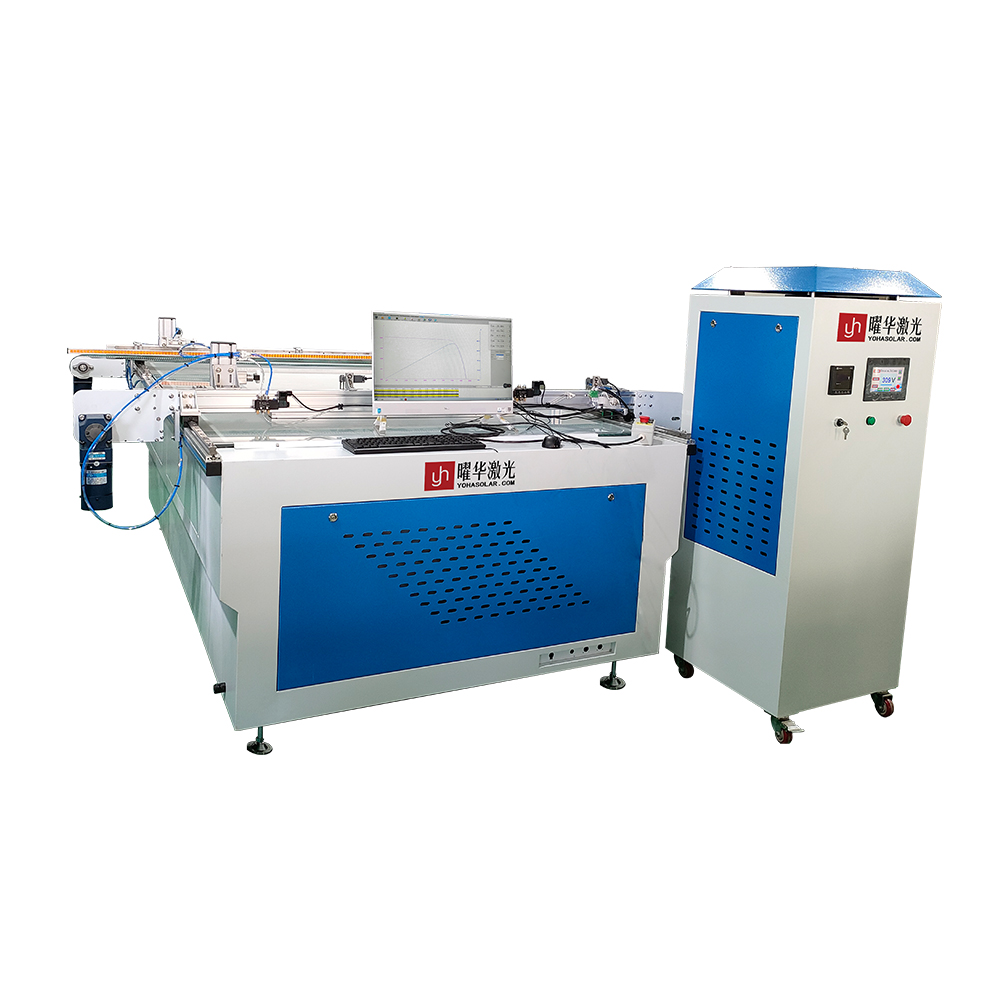

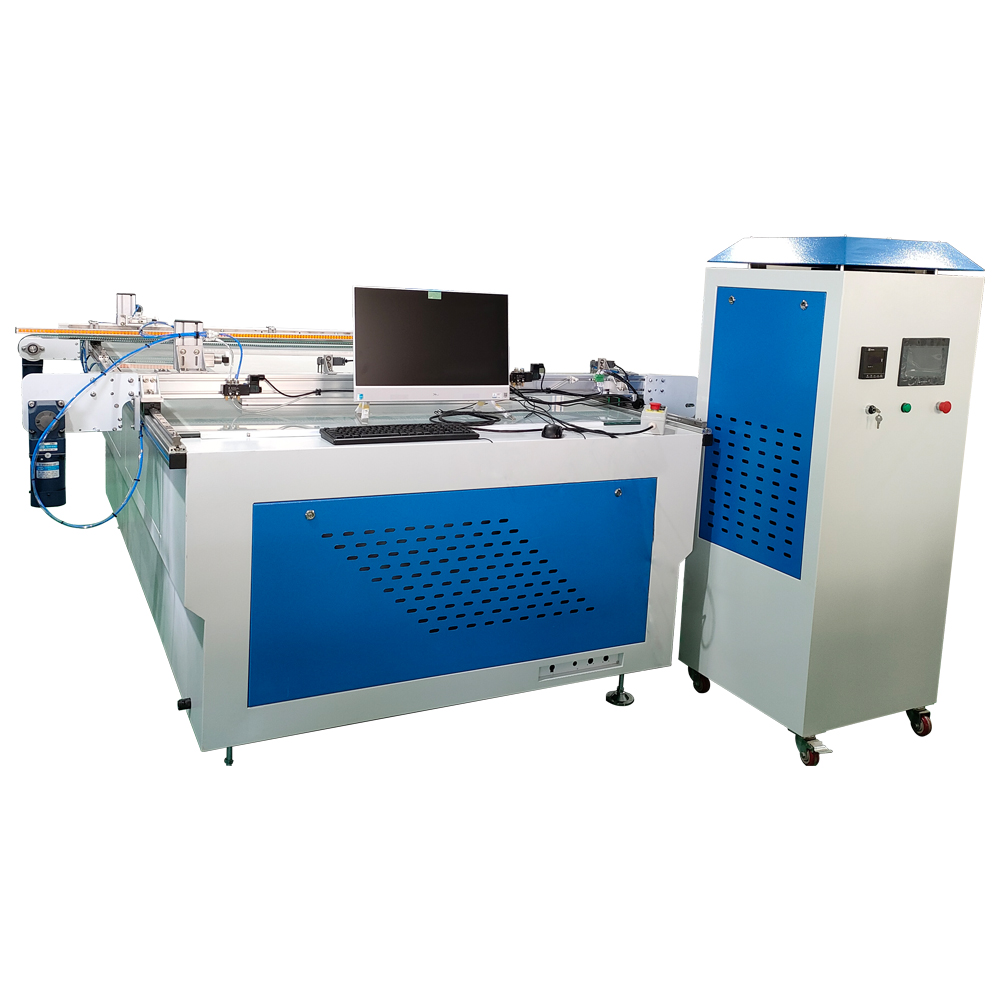

武汉曜华激光 YHMT-2312 在线光伏组件 IV 测试仪

一、产品定位与系统概述

YHMT-2312 是武汉曜华激光专为大尺寸光伏组件智能化量产产线自主研发的一体化在线 IV 全参数检测系统。系统深度集成 AAA 级脉冲氙灯太阳光模拟器、四线制高精度电信号采集单元及 PLC 工业级协同控制平台，适配 2300×1200mm 超大版型组件在线检测。

设备兼容单晶硅、TOPCon、HJT、BC 及钙钛矿/硅基叠层组件，严格遵循 IEC 60904-9 标准，可在 STC 工况下完成电性能标定、IV 曲线生成及隐性缺陷智能判别，标配全链路 MES 互联接口，是量产制程中标准化、数据化质控的核心装备。

二、高精度脉冲氙灯光学系统

• 光源等级：整机光学系统达 AAA 级全 A 级标准，光斑尺寸、辐照区间及闪光时序支持客制化，适配产线、实验室及研发平台多元场景。

• 光谱保真：严格匹配 AM1.5G 标准光谱，有效覆盖 300–1200nm 全波段，精准复刻自然光能量分布。优异的光谱拟合度可同时满足晶硅及钙钛矿叠层组件测试需求，从物理层规避光谱失配引入的功率偏差。

• 辐照可调：输出功率在 700~1200W/m² 连续可调，模拟多云、标准日照、强光等多类工况，单次闪光即可完成完整 IV 曲线采集。

三、量产级高速检测性能

• 超大幅面：有效测试面积 2300×1200mm，全覆盖主流大尺寸组件，整板一次性闪光，彻底规避分片多次测试引入的系统误差。

• 高速节拍：单件完整检测周期 ＜16s，同步完成闪光触发、信号采集、环境修正、曲线拟合、缺陷判定及数据存储全流程，匹配高速产线无瓶颈。

• 高重复性：Isc 连续 70 次测试重复性 ≤0.3%，通过硬件与算法双重抑制辐照波动、线缆阻抗及接触电阻影响，确保批量数据高一致性与可溯源性。

四、精密电气测量与智能校正

• 开尔文采样：电压 0~100V / 电流 0~20A 宽量程，采用四线制开尔文架构，激励与采样回路物理隔离，彻底抵消接触电阻与线路压降，真实还原组件原生输出特性。

• 动态补偿：同步采集实时辐照度与组件温度，内置 IEC 标准修正模型，将非工况数据实时换算至 STC 基准，确保不同环境下的数据横向可比。

• 曲线智能解析：对采样点进行高阶平滑拟合，生成完整 IV/P-V 曲线，自动萃取 Isc、Voc、Pmax、FF、Rs、Rsh 等参数。通过曲线形貌畸变识别算法，精准甄别电池串失配、虚焊、隐裂、旁路二极管失效等隐性缺陷，并自动完成良品/不良品分级。

五、工业集成与智联互通

• 紧凑结构：整机尺寸 2730×1430×880mm，一体化高刚性机架，可无缝对接传输线、翻转机及机器人，适配新旧产线快速部署。

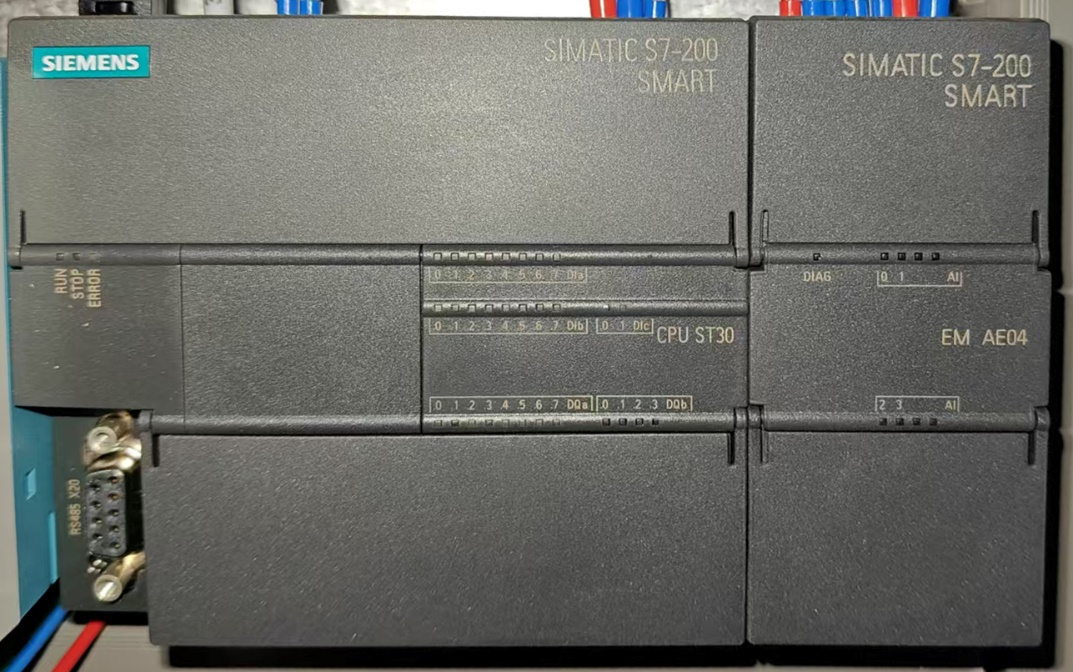

• PLC 全闭环控制：工业级 PLC 实现闪光时序、探针动作与数据采集的微秒级闭环同步，支持 7×24 小时不间断运行。

• 全链路互联：标配 Profinet、Modbus、TCP/IP 接口，直连 MES 系统，实时上传检测参数、IV 图谱及缺陷记录，支撑组件全生命周期数字化追溯。

• 长效运维：脉冲光源寿命长、一致性稳定，配套标准化灯组快换方案，维护简易，综合运营成本低。

六、应用场景与产业价值

本设备广泛部署于 GW 级量产工厂终检线、钙钛矿/叠层中试实验室及第三方检测机构，胜任大尺寸组件在线终检、功率分档、来料筛查及新工艺验证等任务。
