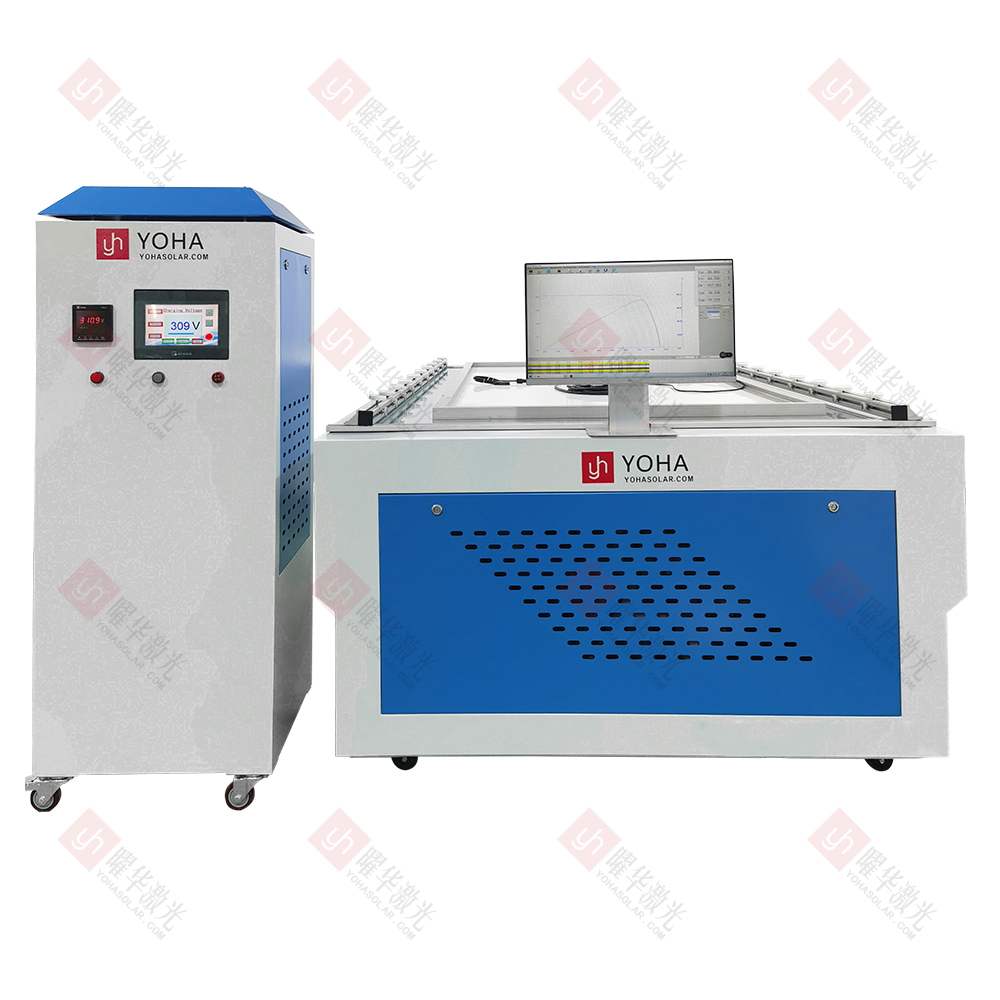

太阳能组件IV测试仪

    太阳能组件IV测试仪是一种通过模拟标准测试条件（STC）下的太阳光照，快速、精确地测量并绘制光伏（太阳能）组件的电流-电压（IV）特性曲线，进而全面分析其开路电压、短路电流、最大功率点、填充因子、转换效率等核心性能参数，用以评估组件功率输出能力、检测潜在缺陷、进行质量分档和验证产品规格符合性的关键专业检测设备。

产品特点

• 高速精准测量： 采用先进电子负载与控制系统，能在数秒内完成一次完整的IV曲线扫描，提供高精度的电流、电压及功率数据，满足生产线高效率、高节拍的要求，同时确保测试结果的可靠性。

• 全面参数分析： 不仅测量基础的开路电压(Voc)、短路电流(Isc)，更能精准计算并报告最大功率点(Pmax)、最佳工作电压(Vmp)、最佳工作电流(Imp)、填充因子(FF)、转换效率(η) 等关键性能指标，为组件性能评估、质量分档提供全方位数据支撑。

• 符合标准与自动化集成： 严格遵循 IEC 60904 系列 等国际/国内光伏测试标准，确保测试条件的规范性与结果的可比性。具备丰富的通讯接口，可轻松集成到自动化生产线或实验室信息管理系统，实现测试流程自动化、数据实时上传与追溯管理，提升整体质检效率。

• 稳定可靠与智能诊断： 采用高品质元器件和稳固设计，保障设备在工业环境下的长期稳定运行。部分高端型号还具备智能分析功能，能根据IV曲线的异常形态（如台阶、毛刺、斜率变化等）进行潜在缺陷预警，辅助快速定位问题（如隐裂、热斑、焊接不良、PID效应等），提升质量控制水平。

技术参数

产品应用

• 1、 光伏组件生产线终端质量管控： 该设备是光伏组件生产线末端质量把控的核心工具，对每一块下线组件进行快速自动化测试，精确测量功率等关键参数并分档，尤其为准确测试大尺寸、双面及叠层等新型高电容组件提供了可靠保障。
• 2、 光伏组件研发与性能评估： 在光伏组件研发环节，它用于精确评估新型电池技术、材料或结构样品的真实性能，提供接近实际工作条件的IV曲线，帮助研发人员优化设计并验证性能提升效果。
• 3、 第三方检测认证与实验室精确测量： 该设备广泛应用于国家级质检中心、第三方认证实验室及企业精密测试实验室，为组件性能标定、符合国际标准的认证测试以及质量争议仲裁提供高精度和权威性的测量数据基础。
• 4、 光伏电站组件选型与户外实证性能分析： 在光伏电站领域，它服务于建设前不同厂家及技术路线组件的精细化对比选型，以及户外实证测试后对组件长期运行性能衰减的实验室级精准复测，为电站投资决策和可靠性研究提供关键依据。

注意事项

• 1、严格遵守光源安全规范： 设备发出的强光脉冲能量高、亮度极大，测试过程中严禁直视光源或打开测试仓门。

• 2、确保良好接地与电气隔离： 设备涉及高电压、大电流输出，必须可靠接地并确保电源符合规格要求，定期检查线缆绝缘性。

• 3、精确控制测试环境温湿度： 组件性能受温度显著影响，测试前需充分预热/预冷组件至设定温度（通常25℃±1℃），并实时精确监测组件表面温度（使用校准的接触式传感器）；环境湿度需控制在规定范围（通常<60% RH），防止结露或高压放电风险。

• 4、正确使用测试夹具： 定期清洁测试夹具防止氧化，避免接触不良导致测量误差或局部过热损坏组件。

• 5、定期校准与维护设备核心部件： 光源强度（辐照度均匀性、稳定性）、电流/电压传感器精度、温度探头是核心计量单元，必须依据标准（如IEC 60904系列）定期校准；同时需维护光学部件（清洁透镜/反射器）和机械运动机构，确保设备状态稳定可靠。

• 6、规范操作流程与参数设置： 测试前准确输入组件参数（如标称功率、类型）；谨慎设置脉冲宽度和强度，避免过长/过强脉冲造成组件不可逆热损伤（尤其对薄型或温度敏感材料）；测试后待组件充分冷却再进行下一轮测试或移出；处理异常数据时需排查环境、接触、设备状态等因素，严禁随意篡改或忽略异常结果。
