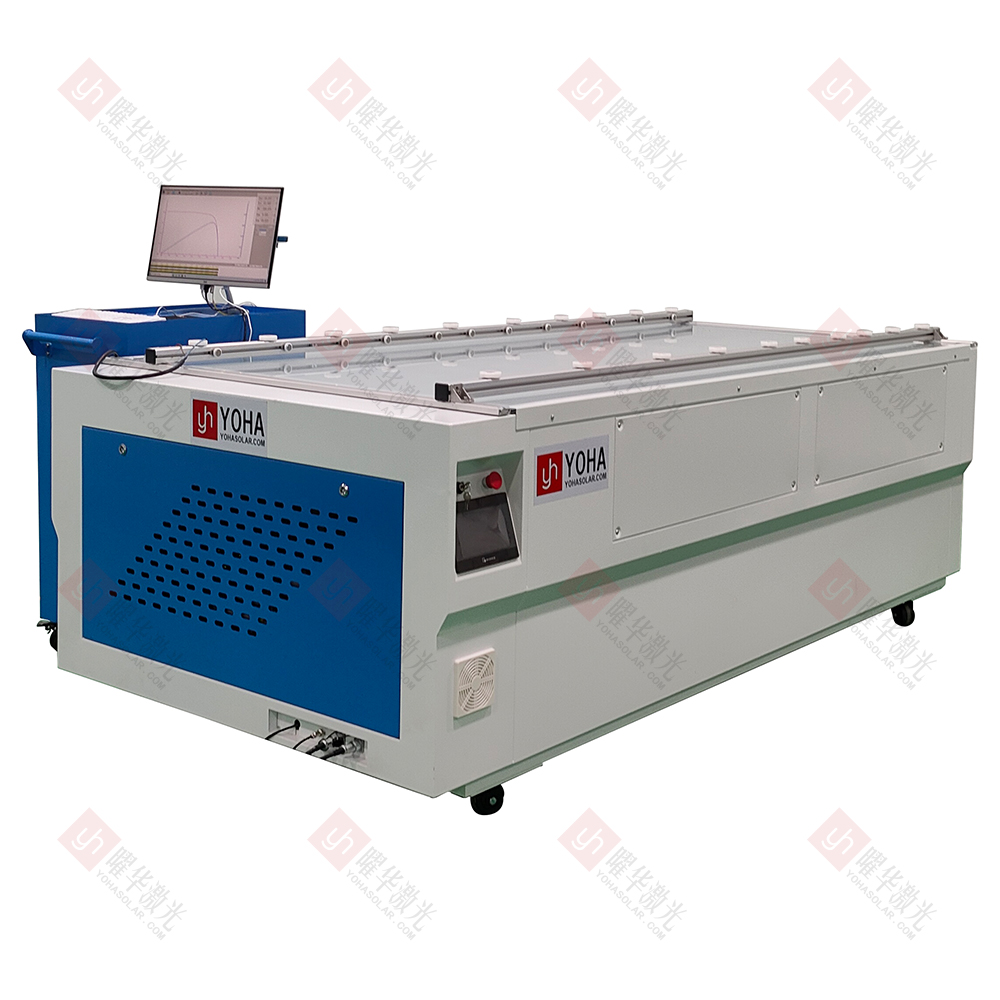

光伏组件IV测试仪

    太阳能组件IV测试仪是一种通过模拟标准测试条件（STC）下的太阳光照，快速、精确地测量并绘制光伏（太阳能）组件的电流-电压（IV）特性曲线，进而全面分析其开路电压、短路电流、最大功率点、填充因子、转换效率等核心性能参数，用以评估组件功率输出能力、检测潜在缺陷、进行质量分档和验证产品规格符合性的关键专业检测设备。

产品特点

• 高速精准测量： 采用先进电子负载与控制系统，能在数秒内完成一次完整的IV曲线扫描，提供高精度的电流、电压及功率数据，满足生产线高效率、高节拍的要求，同时确保测试结果的可靠性。

• 全面参数分析： 不仅测量基础的开路电压(Voc)、短路电流(Isc)，更能精准计算并报告最大功率点(Pmax)、最佳工作电压(Vmp)、最佳工作电流(Imp)、填充因子(FF)、转换效率(η) 等关键性能指标，为组件性能评估、质量分档提供全方位数据支撑。

• 符合标准与自动化集成： 严格遵循 IEC 60904 系列 等国际/国内光伏测试标准，确保测试条件的规范性与结果的可比性。具备丰富的通讯接口，可轻松集成到自动化生产线或实验室信息管理系统，实现测试流程自动化、数据实时上传与追溯管理，提升整体质检效率。

• 稳定可靠与智能诊断： 采用高品质元器件和稳固设计，保障设备在工业环境下的长期稳定运行。部分高端型号还具备智能分析功能，能根据IV曲线的异常形态（如台阶、毛刺、斜率变化等）进行潜在缺陷预警，辅助快速定位问题（如隐裂、热斑、焊接不良、PID效应等），提升质量控制水平。

技术参数

产品应用

• 1、生产线全检与分档：在组件制造环节对每块产品进行100%在线功率测试，依据最大功率点（Pmax）、开路电压（Voc）等参数实现精准质量分档（A/B/C级），保障出厂组件功率符合±3%公差要求，同时通过IV曲线异常（如台阶、低填充因子）实时反馈焊接或层压缺陷。

• 2、实验室研发认证：用于新型电池技术（HJT/钙钛矿等）的极限效率验证，以及依据IEC 61215标准完成湿热循环、PID老化等可靠性测试后的性能衰降量化分析，为技术迭代与产品认证提供关键数据支撑。

• 3、电站验收与运维：在电站建设阶段抽检进场组件功率（避免10%以上虚标风险），运维期通过异常IV曲线（多峰/斜率突变）结合红外热像定位热斑、二极管失效等故障，并定期评估组件年均衰减率是否超过0.8%安全阈值。

• 4、退役组件回收评估：快速检测二手组件残余发电能力（达初始功率70%~85%），筛选可翻新组件避免PID劣化品流入市场，同时指导高功率组件整块再利用、低功率组件拆解回收硅料/银浆，实现资源价值最大化。

注意事项

• 1、严格遵守光源安全规范： 设备发出的强光脉冲能量高、亮度极大，测试过程中严禁直视光源或打开测试仓门。

• 2、确保良好接地与电气隔离： 设备涉及高电压、大电流输出，必须可靠接地并确保电源符合规格要求，定期检查线缆绝缘性。

• 3、精确控制测试环境温湿度： 组件性能受温度显著影响，测试前需充分预热/预冷组件至设定温度（通常25℃±1℃），并实时精确监测组件表面温度（使用校准的接触式传感器）；环境湿度需控制在规定范围（通常<60% RH），防止结露或高压放电风险。

• 4、正确使用测试夹具： 定期清洁测试夹具防止氧化，避免接触不良导致测量误差或局部过热损坏组件。

• 5、定期校准与维护设备核心部件： 光源强度（辐照度均匀性、稳定性）、电流/电压传感器精度、温度探头是核心计量单元，必须依据标准（如IEC 60904系列）定期校准；同时需维护光学部件（清洁透镜/反射器）和机械运动机构，确保设备状态稳定可靠。

• 6、规范操作流程与参数设置： 测试前准确输入组件参数（如标称功率、类型）；谨慎设置脉冲宽度和电压强度，避免过长/过强脉冲造成组件不可逆热损伤（尤其对薄型或温度敏感材料）；测试后待组件充分冷却再进行下一轮测试或移出；处理异常数据时需排查环境、接触、设备状态等因素，严禁随意篡改或忽略异常结果。
