产品基本信息

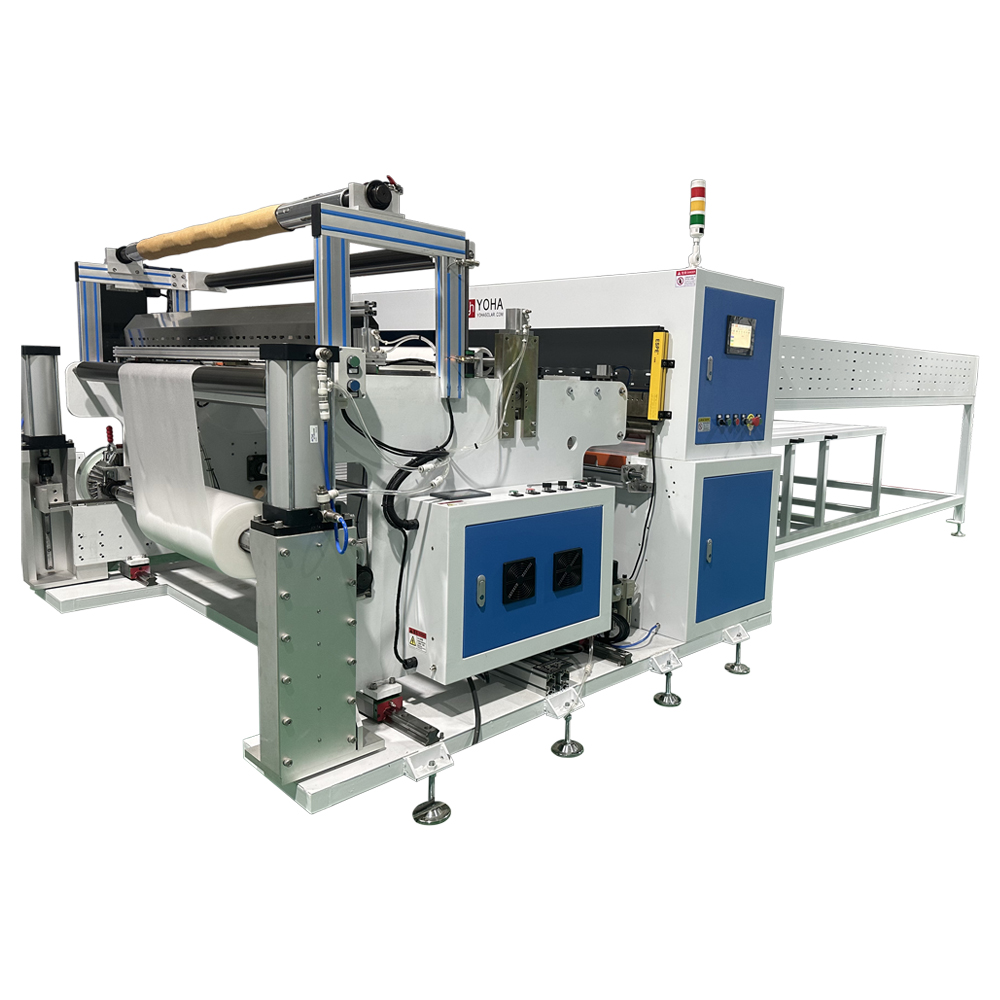

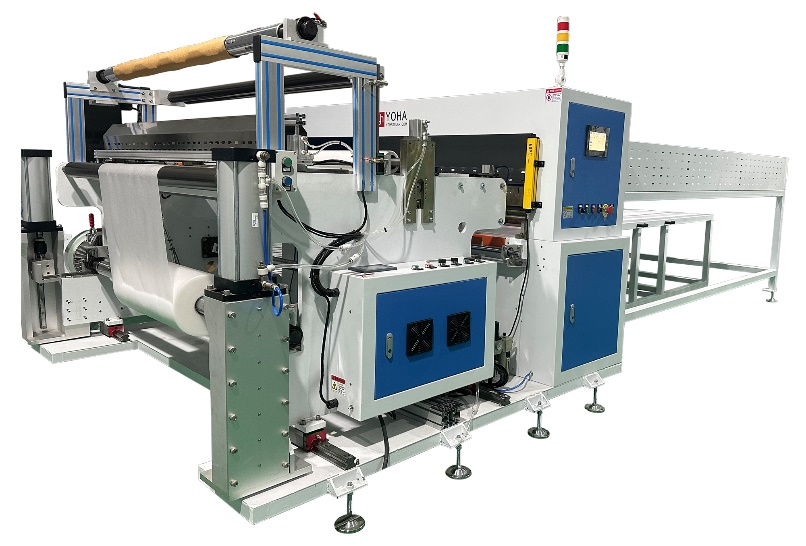

曜华激光EVA裁切铺设机
品牌:武汉曜华激光
产品型号:
计量单位:台
产品详情
一、光伏EVA裁切铺设痛点，你是否正在遭遇？
EVA胶膜裁切与铺设是光伏组件封装环节的核心工序，直接决定组件封装密封性、绝缘性及长期使用寿命，传统作业模式弊端凸显，成为制约光伏产线提质增效、降本减耗的关键瓶颈，行业普遍面临以下痛点：
  1. 人工操作效率极低，适配不了规模化量产：传统人工裁切依赖卷尺测量、手工切割，铺设全靠人工铺展、对齐、整平，单块组件作业耗时久，速度慢且无法匹配高速自动化流水线节奏，极易造成产线堵点，整体产能难以提升，人工成本居高不下。
  2. 裁切精度差，废料率居高不下：人工裁切无精准定位，尺寸偏差大，易出现裁切过长、过短、边缘毛边、斜切等问题，不符合组件封装尺寸要求，不仅造成EVA胶膜大量浪费，增加原材料成本，还会影响后续层压工序质量。
  3. 铺设平整度差，隐性质量隐患多：人工铺设难以保证EVA胶膜完全平整、无褶皱、无偏移、无拉伸，胶膜褶皱、偏移、厚薄不均会直接导致层压后组件出现气泡、脱层、隐裂等致命缺陷，不良品率高，返工与报废成本大幅增加。
  4. 人工操作一致性差，产品质量不稳定：不同操作人员手法、熟练度差异大，同一批次组件的EVA裁切铺设效果参差不齐，无法实现标准化作业，难以满足光伏组件高品质、一致性的生产要求，影响产品出厂合格率。
  5. 劳动强度大，用工难题突出：EVA胶膜重量大、材质柔软，人工搬运、裁切、铺设全程体力消耗大，作业环境枯燥重复，人员流失率高，招工难、留人难成为生产常态，同时人工操作还存在胶膜划伤、污染等风险。
  6. 无法对接自动化产线，智能化程度低：传统半自动化设备兼容性差，无法与光伏组件流水线、玻璃上料、电池片串焊、层压等工序无缝联动，需人工中转衔接，打断产线连续作业，不符合光伏行业智能制造、无人化产线的发展趋势。
二、核心解决方案：全自动EVA裁切铺设一体机
针对光伏组件封装环节EVA裁切铺设的全流程痛点，我司深耕光伏自动化设备研发多年，重磅推出全自动EVA裁切铺设一体机，集自动上料、精准裁切、智能铺设、整平纠偏、废料回收、产线联动于一体，实现全流程无人化、标准化、高精度作业，彻底替代人工操作，完美解决裁切精度、铺设质量、生产效率三大核心问题，适配单晶、多晶、异质结等各类光伏组件生产线，为光伏企业打造高效、稳定、低成本的封装前段核心设备。



三、产品核心优势，直击行业痛点
  1. 全流程自动化，产能翻倍提升：设备无需人工干预，可自动完成EVA胶膜卷轴上料、自动放卷、张力控制、精准裁切、智能铺设、整平压实全流程，作业速度可灵活匹配高速流水线，单班产能远超人工6-8倍，彻底告别产线停滞，实现连续高效生产。
  2. 微米级精准裁切，零废料降成本：搭载高精度伺服控制系统+激光定位测距技术，裁切尺寸误差控制在±0.5mm以内，支持自定义尺寸、批量预设参数，裁切边缘平整光滑无毛刺，杜绝尺寸偏差导致的胶膜浪费，相比人工可降低EVA胶膜损耗15%以上，长期节省巨额原材料成本。
  3. 智能整平无褶皱，组件质量拉满：配备自适应张力调节系统、柔性铺展辊轮与气动整平装置，铺设过程中自动纠偏、匀速铺展、轻压整平，确保EVA胶膜完全贴合玻璃表面，无褶皱、无偏移、无拉伸、无气泡，从源头规避层压后组件脱层、气泡等质量缺陷，组件良率大幅提升。
  4. 产线无缝对接，适配智能制造：采用标准化接口设计，可直接与光伏组件前段玻璃清洗、电池串摆放、后段层压工序无缝联动，实现整线自动化流转，支持PLC编程控制、数据可视化监控，可接入工厂MES系统，满足无人化智能产线、黑灯工厂的建设需求。
  5. 兼容性极强，适配全规格组件：设备工作台面与裁切参数可灵活调节，兼容市面上常规尺寸、异形尺寸的光伏组件，适配不同厚度、不同型号的EVA胶膜、POE胶膜，单晶、多晶、双面、异质结组件均可通用，一台设备满足多品类生产需求，避免重复投入。
  6. 工业级稳定耐用，运维成本极低：整机采用加厚不锈钢与高强度钢材打造，核心电气部件选用国际知名品牌，抗干扰、耐磨损、适应车间高温、多尘复杂环境，可实现7×24小时连续稳定运行，模块化设计让日常维护、部件更换更便捷，大幅降低设备故障率与运维成本。
四、产品核心特点
  1. 全自动上料放卷：配备自动卷轴上料机构与恒张力控制系统，自动感应胶膜余量，放卷速度匀速稳定，避免胶膜拉伸、变形，适配大卷径EVA胶膜，减少换料频次，提升作业连续性。
  2. 智能精准裁切：采用伺服电机驱动+气动切刀/热封切刀，裁切方式可按需选择，定位精准、裁切迅速，支持单张、连续批量裁切，参数一键存储，切换产品规格无需反复调试，操作简单便捷。
  3. 柔性铺设整平：采用柔性铺展工艺，搭配多组整平辊与气动压平装置，根据胶膜材质与组件规格自动调节铺展力度，确保胶膜平整贴合，全程无划伤、无污染，保护胶膜原有性能。
  4. 自动纠偏定位：搭载光电纠偏传感器，实时监测胶膜与玻璃位置，自动校正偏移量，保证胶膜铺设位置精准对齐，边缘对称均匀，彻底解决人工铺设偏移难题。
  5. 废料自动回收：配套独立废料回收机构，裁切产生的边角料自动收集、卷取，保持作业现场整洁，无需人工清理废料，优化车间生产环境，符合安全生产规范。
  6. 智能触控操作：配备大尺寸高清触控屏，可视化操作界面，参数设置、模式切换、故障报警、产量统计一目了然，新手经过简单培训即可独立操作，降低人工操作门槛。
  7. 安全防护齐全：整机配备安全防护门、急停按钮、光电安全保护装置，运行过程中异常自动停机报警，杜绝安全事故，保障操作人员与设备安全。
五、全场景应用，覆盖光伏组件全规格生产
  1. 常规光伏组件规模化生产线：适配182、210等主流尺寸光伏组件量产产线，应用于封装前段核心工序，替代人工完成EVA/POE胶膜裁切铺设，实现标准化连续作业，适合大型光伏组件生产企业高速量产需求。
  2. 异质结/双面光伏组件生产线：针对异质结、双面组件对胶膜铺设平整度、无损伤的高要求，采用柔性低张力设计，避免胶膜拉伸与电池片损伤，完美适配高端光伏组件的高品质生产标准。
  3. 中小批量定制化组件生产：支持自定义裁切尺寸、快速切换规格参数，适配小批量、多品类定制化组件生产，灵活应对不同订单需求，解决传统设备换型慢、调试繁琐的问题。
  4. 光伏组件自动化改造产线：针对传统半自动化产线升级改造，无需大幅改动原有产线布局，即可快速对接安装，实现裁切铺设工序自动化升级，用低成本投入实现产线智能化转型。
六、硬核技术参数，彰显专业设备实力
项目 具体参数
型号规格 定制化全自动EVA裁切铺设机
适配组件尺寸 常规166/182/210尺寸，最大可支持2800×1800mm（可定制）
适配胶膜类型 EVA胶膜、POE胶膜、共挤胶膜，厚度0.2-1.0mm
裁切精度 ±0.5mm
裁切速度 单块组件裁切铺设≤8s（可匹配产线速度调节）
放卷张力控制 自动恒张力控制，0-100N可调
控制方式 PLC可编程控制+触摸屏操作
驱动方式 伺服电机驱动
设备供电 380V/50HZ 三相五线制
工作气压 0.5-0.7MPa
设备外形尺寸 可根据产线布局定制（常规尺寸约6000×2200×1800mm）
连续工作时长 7×24小时不间断运行
七、严苛选材，铸就高品质设备
我司始终坚持品质至上的制造理念，全自动EVA裁切铺设机从核心部件到机身结构，均经过层层筛选与严苛测试，从源头保障设备稳定性与使用寿命：
  1. 核心控制部件：选用西门子、三菱等国际知名品牌PLC、伺服电机、触摸屏，控制精准、响应迅速、抗干扰能力强，保障设备长期运行无故障，性能稳定可靠。
  2. 裁切执行部件：采用高硬度耐磨切刀，经过特殊工艺处理，锋利耐用，裁切边缘光滑，使用寿命长，无需频繁更换，降低易损件成本。
  3. 机身结构：整机采用加厚方钢与不锈钢板材焊接，经过防锈、防腐、加固处理，结构坚固抗震，长期运行不变形，适配车间高强度、高频次作业需求。
  4. 气动与电气元件：搭配亚德客、SMC等品牌气动元件，施耐德电气配件，气密性好、电气性能稳定，杜绝漏气、短路、过载等故障，设备运行更安全。
  5. 软件系统：自主研发专属控制软件，操作逻辑贴合光伏生产流程，支持参数存储、故障自诊断、产量统计、远程监控功能，算法成熟，升级便捷，适配行业技术迭代。
八、标准化服务流程，全程省心合作
为保障设备快速落地、顺畅运行，我司制定全流程标准化服务体系，从前期咨询到最终验收交付，全程一对一专属服务，免除客户后顾之忧：
  1. 前期需求对接：专业销售工程师对接客户，了解产线布局、组件规格、产能需求、胶膜类型，精准梳理客户核心诉求。
  2. 现场勘查规划：技术团队上门勘查生产现场，测量空间尺寸、规划设备安装位置、对接产线接口，制定专属设备布局方案。
  3. 定制化方案出具：结合现场情况与客户需求，出具详细的设备技术方案、配置清单与报价，明确参数、交付周期与服务内容。
  4. 合同签订确认：双方确认方案细节，签订正规购销合同，明确设备标准、质保条款、安装调试与售后责任，保障双方权益。
  5. 生产制造测试：严格按照合同标准生产加工，整机完成后进行72小时连续试运行测试，确保设备性能达标后出厂。
  6. 物流配送上门：专业物流团队专车配送，设备做好防震、防潮包装，确保完好无损送达客户现场。
  7. 上门安装调试：资深技术工程师上门安装、接线、调试，完成设备与产线的无缝对接，优化参数至最佳运行状态。
  8. 操作培训指导：为客户操作人员、维护人员提供一对一实操培训，涵盖设备操作、参数设置、日常保养、故障排查，直至人员熟练掌握。
  9. 试产运行优化：陪同客户进行试产作业，全程跟踪设备运行情况，及时微调参数，确保设备满足产能与质量要求。
  10. 验收交付售后：客户现场验收设备，确认各项指标达标后正式交付，同步启动售后质保服务。
九、完善售后质保，解除运营后顾之忧
我司坚持客户至上的服务理念，为全自动EVA裁切铺设机提供全方位售后保障，让客户用得安心、用得放心：
  1. 整机质保服务：设备整机免费质保1年，核心部件（伺服电机、PLC、触控屏）免费质保2年，质保期内非人为损坏故障，免费维修、更换配件。
  2. 快速响应机制：7×24小时售后服务热线，接到客户故障反馈后，15分钟内远程响应，第一时间排查解决问题。
  3. 上门维修服务：远程无法解决的故障，省内24小时、省外48小时内工程师上门维修，最大限度缩短设备停机时间。
  4. 定期巡检保养：质保期内每6个月上门巡检一次，进行设备清洁、校准、保养，排查潜在故障，延长设备使用寿命。
  5. 终身维护支持：质保期过后，提供终身有偿维护服务，仅收取配件成本费与基础服务费，无任何隐形消费。
  6. 配件快速供应：建立完善配件库存体系，常规易损件现货供应，特殊配件快速定制调配，保障配件及时供应。
  7. 软件免费升级：终身免费提供控制软件升级服务，持续优化设备性能，适配行业最新生产需求。
十、企业实力简介
我司是专注于光伏自动化生产设备研发、生产、销售与服务一体化的高新技术企业，深耕光伏设备领域多年，聚焦光伏组件生产环节的自动化痛点，拥有一支集机械设计、电气控制、软件研发、工艺优化于一体的专业技术团队，具备强大的自主研发与定制化生产能力。
公司主打光伏自动化封装设备、前段上料设备、后段检测设备等系列产品，其中全自动EVA裁切铺设机经过多次技术迭代与市场验证，性能成熟稳定，广泛应用于国内各大光伏组件生产企业，适配各类常规与高端组件生产线，凭借高精度、高效率、高稳定性的优势，获得客户一致认可与好评。
我们始终以技术创新为核心，以客户需求为导向，以品质可靠为根本，致力于为光伏企业提供智能化、自动化、高效率的生产解决方案，助力光伏产业降本增效、转型升级，打造光伏自动化设备行业标杆品牌。
十一、真实客户案例，见证产品实力
  1. 案例1：某大型光伏组件量产企业
  2. 合作需求：原有人工裁切铺设效率低，良率仅85%，胶膜废料率高，产线产能受限，急需自动化设备替代人工。
  3. 解决方案：配备3台全自动EVA裁切铺设机，对接三条210组件高速生产线，实现全流程无人化作业。
  4. 合作成果：生产效率提升75%，组件良率提升至99.2%，EVA胶膜损耗降低18%，每年节省人工与原材料成本超300万元，产线实现连续稳定量产。
  5. 案例2：某异质结光伏组件生产企业
  6. 合作需求：异质结组件对胶膜铺设要求极高，人工易造成胶膜拉伸、电池片损伤，产品不良率居高不下。
  7. 解决方案：定制低张力柔性款全自动EVA裁切铺设机，适配异质结组件生产工艺，优化铺展与整平参数。
  8. 合作成果：彻底杜绝胶膜褶皱、拉伸问题，组件层压不良率降至0.3%以下，完美满足异质结组件高品质生产要求。
  9. 案例3：某中小光伏组件定制企业
  10. 合作需求：订单规格多样，换型频繁，传统设备调试慢、效率低，无法适配小批量多品类生产。
  11. 解决方案：配备可快速换型全自动EVA裁切铺设机，支持参数一键存储，灵活切换不同尺寸组件。
  12. 合作成果：换型时间从2小时缩短至10分钟，订单交付效率提升60%，人工成本减少60%，轻松应对各类定制订单。
十二、多重增值服务，护航合作全程
  1. 专属一对一服务团队，全程跟进需求、安装、培训与售后；
  2. 免费上门勘测、免费定制方案、免费操作培训；
  3. 大型客户可提供设备试产体验，实地检测效果后再合作；
  4. 远程技术支持终身免费，快速解决操作与调试问题；
  5. 免费提供产线自动化改造技术咨询，助力产线升级。

结语
全自动EVA裁切铺设机，是光伏组件封装环节的核心自动化设备，彻底告别人工低效、质量不稳、成本高昂的传统模式，用智能技术赋能光伏生产，助力企业实现提质、增效、降本三重目标。如需了解设备详细参数、定制专属产线方案，或预约现场试机，欢迎随时致电咨询，我们将竭诚为您提供专业服务！


↑
