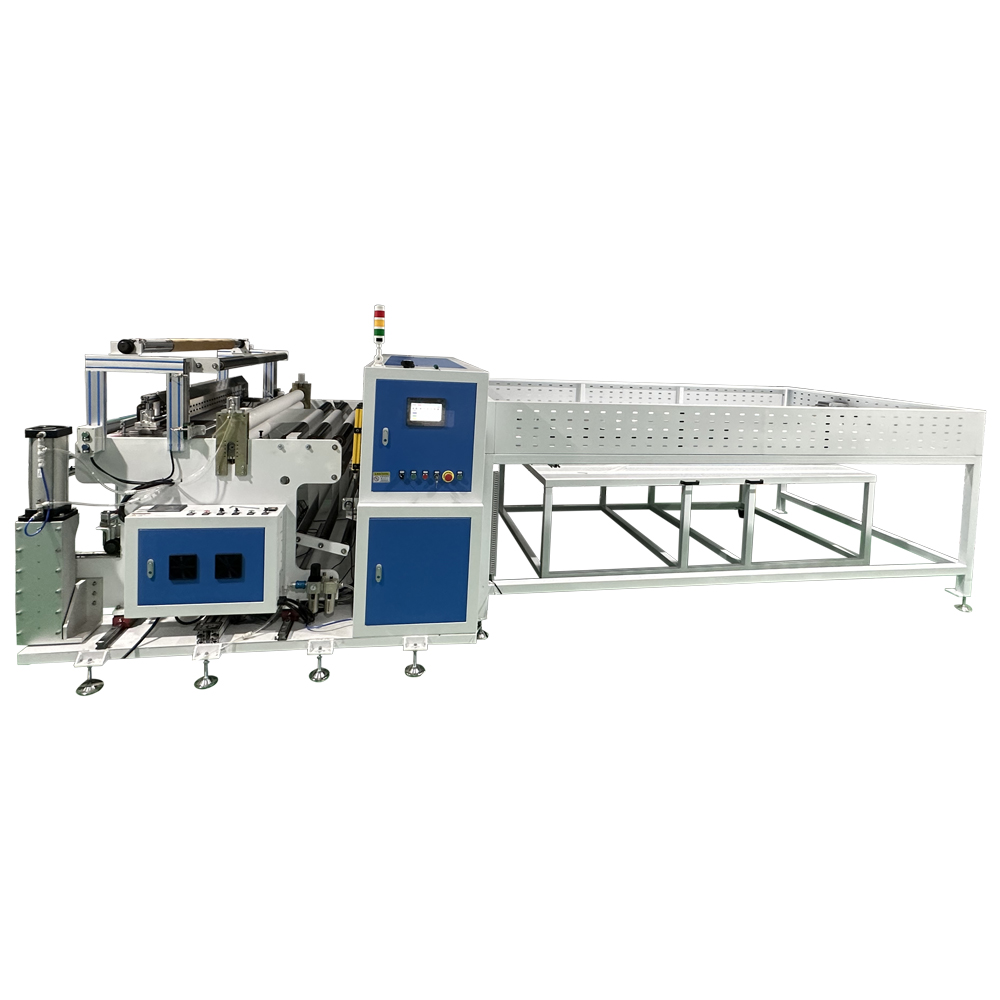

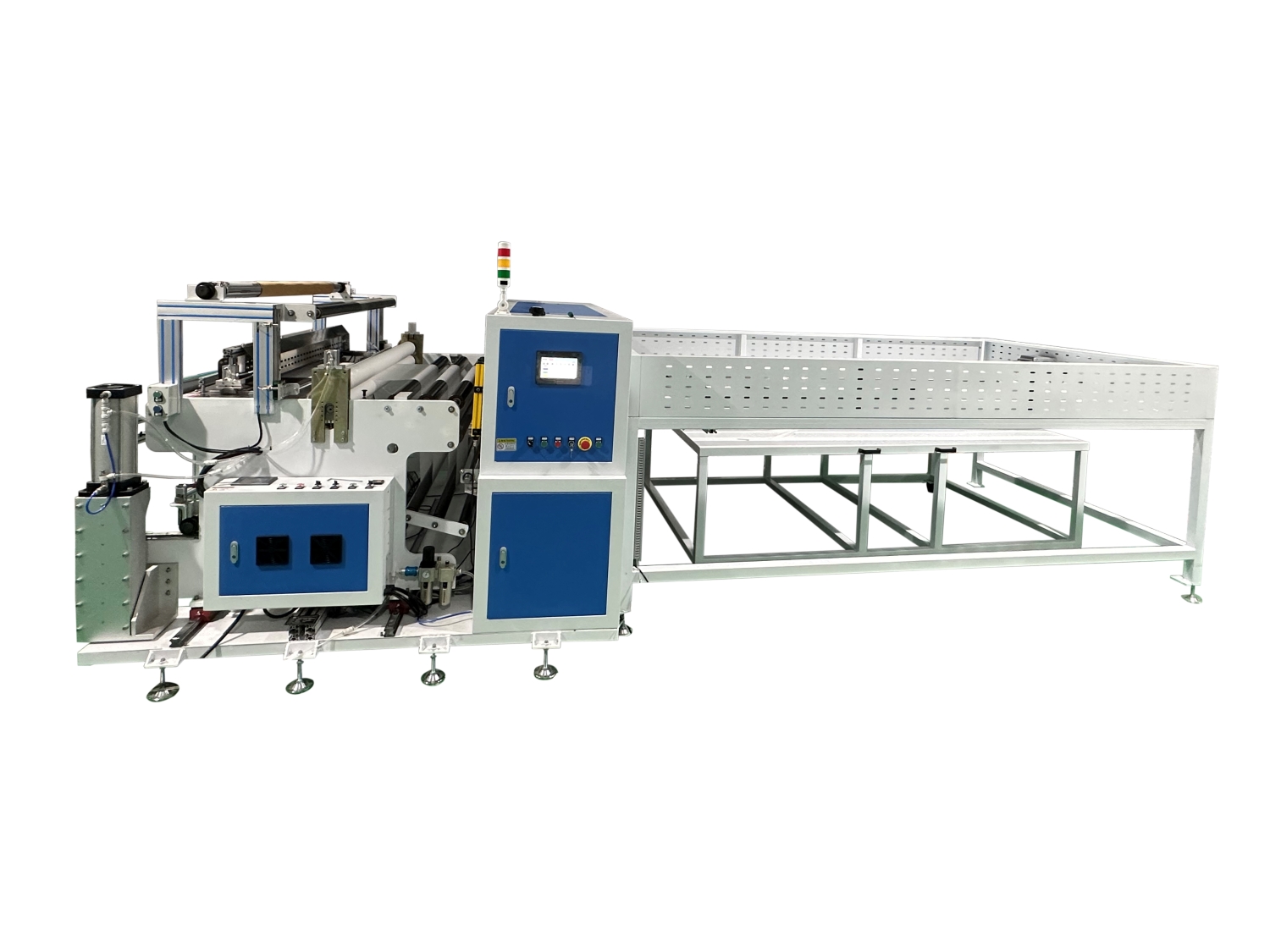

曜华激光TPT裁切铺设机
品牌:武汉曜华激光
产品型号:
计量单位:台
产品详情
一、光伏TPT裁切铺设痛点，你是否正在遭遇？
TPT背板作为光伏组件核心封装材料，承担着绝缘防护、耐候抗老化、保护内部电池片的关键作用，其裁切与铺设精度、平整度直接决定组件长期使用寿命、户外稳定性与安全性能。传统TPT背板作业模式弊端突出，成为制约光伏组件封装后端提质增效、把控质量的核心瓶颈，行业普遍面临以下痛点：
  1. 人工操作效率极低，拖慢整线产能：传统人工裁切依靠卷尺手工测量、刀具切割，铺设环节需人工铺展、对齐、定位、整平，TPT背板材质偏硬且易回弹，单块组件操作耗时久，速度完全跟不上自动化流水线节奏，极易造成封装后端产线堵点，整体产能难以提升，人工用工成本持续走高。
  2. 裁切精度不达标，尺寸偏差隐患大：人工裁切无精准定位系统，易出现裁切歪斜、边缘毛边、尺寸误差超标、缺角豁口等问题，不符合组件封装尺寸规范，不仅造成TPT背板原材料浪费，增加生产成本，偏差过大还会影响后续层压、装框工序，导致组件密封性能不达标。
  3. 铺设平整度差，层压质量难保障：TPT背板具备一定硬度与回弹特性，人工铺设难以实现完全平整、无褶皱、无翘边、无偏移，褶皱、翘边、局部悬空会直接导致层压后组件出现气泡、背板脱层、边缘密封不严等问题，大幅降低组件耐候性与使用寿命，不良品返工、报废成本居高不下。
  4. 人工操作一致性差，产品质量波动大：不同操作人员手法、熟练度差异明显，同一批次组件的TPT裁切尺寸、铺设位置、整平效果参差不齐，无法实现标准化作业，难以满足光伏组件高品质、一致性的出厂要求，拉低整体产品合格率。
  5. 劳动强度大，用工与损耗双重难题：TPT背板幅面大、材质挺括，人工搬运、裁切、铺展体力消耗大，作业流程重复枯燥，人员流失率高，招工留人难度大；同时人工操作易造成背板划伤、折痕、污染，直接损坏原材料，额外增加物料损耗成本。
  6. 无法适配智能产线，自动化衔接断层：传统半自动化裁切设备兼容性差，无法与光伏组件电池串摆放、EVA铺设、层压等前后工序无缝联动，需人工中转衔接，打断整线连续作业，不符合光伏行业智能制造、无人化黑灯工厂的发展趋势。
二、核心解决方案：全自动TPT裁切铺设一体机
针对光伏组件封装后端TPT背板裁切铺设的全流程痛点，我司深耕光伏自动化封装设备研发多年，重磅推出全自动TPT裁切铺设一体机，设备专为TPT背板材质特性定制研发，集自动上料、精准定位裁切、智能铺展、整平压合、纠偏定位、废料回收、产线联动于一体，实现全流程无人化、标准化、高精度作业，彻底替代人工操作，完美解决TPT裁切精度、铺设平整度、作业效率三大核心难题，适配单晶、多晶、异质结、双面等全品类光伏组件生产线，是光伏组件封装后端不可或缺的核心自动化设备。


三、产品核心优势，直击行业痛点
  1. 全流程自动化，产能同步高速产线：设备全程无需人工干预，自动完成TPT背板卷轴上料、自动放卷、张力自适应控制、精准裁切、智能铺展、整平压合、定位纠偏全流程，作业速度可灵活匹配组件封装流水线节拍，单班产能是人工操作的7-9倍，彻底打通封装后端堵点，实现连续高效生产。
  2. 高精度定位裁切，严控损耗降成本：搭载高精度伺服驱动系统+激光双定位测距技术，裁切尺寸误差控制在±0.5mm以内，裁切边缘光滑无毛刺、无豁口、无歪斜，支持自定义尺寸、批量参数预设、快速换型，杜绝人工裁切导致的原材料浪费，相比人工可降低TPT背板损耗15%-20%，长期节省巨额物料成本。
  3. 自适应整平铺展，零褶皱零翘边：针对TPT背板硬挺、易回弹的材质特性，配备专用柔性铺展机构、气动整平压辊与张力自适应调节系统，铺设过程匀速铺展、轻压整平、自动消除回弹翘边，确保背板完全贴合组件层，无褶皱、无翘边、无偏移、无悬空，从源头规避层压气泡、脱层等质量缺陷，大幅提升组件良率。
  4. 前后工序无缝对接，适配智能制造：采用标准化工业接口设计，可直接与前段EVA铺设机、电池串排版工位、后段层压机无缝联动，实现封装环节整线自动化流转，支持PLC编程控制、数据可视化监控、产量统计，可接入工厂MES系统，完美适配无人化智能产线、规模化光伏组件工厂生产需求。
  5. 全规格兼容，一台设备多用：设备工作台面、裁切参数、铺展张力可灵活调节，兼容166、182、210等主流尺寸及异形尺寸光伏组件，适配常规TPT、KPK、KPO等各类光伏背板材质，厚度适配范围广，单晶、多晶、双面、异质结组件均可通用，避免企业重复购置设备，降低前期投入成本。
  6. 工业级耐用稳定，运维成本低廉：整机采用高强度加厚钢材与防锈不锈钢材质打造，核心电气部件选用国际一线品牌，抗干扰、耐磨损，可适应光伏车间高温、多尘、复杂工业环境，支持7×24小时连续不间断运行；模块化结构设计，日常维护、部件更换简单便捷，大幅降低设备故障率与后期运维成本。
四、产品核心特点
  1. 自动上料放卷：配备专用背板卷轴上料机构与恒张力控制系统，自动感应背板余量，放卷速度匀速稳定，针对性抑制TPT硬材质回弹，避免背板折痕、变形，适配大卷径背板，减少换料频次，提升作业连续性。
  2. 精准智能裁切：伺服电机精准驱动，搭配专用硬质切刀，定位精准、裁切迅速，支持单张裁切、连续批量裁切，参数一键存储，切换组件规格无需反复调试，操作简单易上手，新手也能快速掌握。
  3. 专用柔性铺展整平：根据TPT背板材质特性定制柔性铺展工艺，搭配多组可调压平辊与气动压合装置，自动调节铺展力度与压合强度，彻底解决背板翘边、褶皱难题，全程无划伤、无污染，保护背板原有防护性能。
  4. 高精度自动纠偏：搭载高灵敏度光电纠偏传感器，实时监测背板与组件层位置，自动校正偏移量，保证TPT铺设位置精准对齐，边缘对称均匀，彻底告别人工铺设偏移、错位问题。
  5. 废料自动回收：配套独立边角料回收机构，裁切产生的废料自动收集卷取，保持作业现场整洁，无需人工清理废料，优化车间生产环境，符合安全生产与6S管理规范。
  6. 智能触控操作：配备大尺寸高清工业触控屏，可视化操作界面，参数设置、模式切换、故障报警、产量统计、历史记录查询一目了然，操作逻辑贴合光伏生产流程，降低人工操作门槛。
  7. 全方位安全防护：整机配备安全防护门、紧急停止按钮、光电安全保护装置，运行过程中出现异常自动停机报警，杜绝安全事故，全方位保障操作人员与设备安全。
五、全场景应用，覆盖光伏组件全规格生产
  1. 大型光伏组件规模化量产线：适配182、210等主流大尺寸光伏组件高速封装产线，应用于封装后端核心工位，替代人工完成TPT背板裁切铺设，实现标准化连续作业，满足大型光伏企业大批量、高效率量产需求。
  2. 异质结/双面光伏组件生产线：针对异质结、双面组件对封装精度的高要求，采用低损伤柔性铺展设计，避免背板操作过程中损伤电池片，精准把控铺设平整度，完美适配高端光伏组件高品质封装标准。
  3. 中小批量定制化组件生产：支持自定义裁切尺寸、快速参数切换、小批量精准作业，适配多规格、小批量定制化组件生产需求，灵活应对各类订单，解决传统设备换型慢、调试繁琐的痛点。
  4. 传统产线自动化升级改造：针对光伏企业老旧半自动化产线升级改造，无需大幅改动原有产线布局，即可快速对接安装，实现TPT裁切铺设工序自动化转型，用低成本投入完成产线智能化升级。
六、硬核技术参数，彰显专业设备实力
项目 具体参数
型号规格 定制化全自动TPT裁切铺设一体机
适配组件尺寸 常规166/182/210尺寸，最大可支持2800×1800mm（可定制）
适配背板类型 TPT背板、KPK背板、KPO背板等光伏专用背板，厚度0.2-1.2mm
裁切精度 ±0.5mm
裁切铺设速度 单块组件裁切铺设≤8s（可匹配产线速度灵活调节）
放卷张力控制 自动恒张力控制，0-120N可调（适配TPT硬材质特性）
控制方式 PLC可编程控制+工业触摸屏操作
驱动方式 高精度伺服电机驱动
设备供电 380V/50HZ 三相五线制
工作气压 0.5-0.7MPa
设备外形尺寸 可根据产线布局定制（常规尺寸约6200×2300×1800mm）
连续工作时长 7×24小时不间断运行
七、严苛选材，铸就高品质设备
我司始终坚持品质至上的制造理念，全自动TPT裁切铺设机从核心部件到机身结构，均经过层层筛选与严苛工况测试，从源头保障设备长期稳定性与使用寿命：
  1. 核心控制部件：选用西门子、三菱等国际知名品牌PLC、伺服电机、工业触摸屏，控制精准、响应迅速、抗干扰能力极强，保障设备长期连续运行无故障，性能稳定可靠。
  2. 裁切执行部件：采用专用高硬度耐磨切刀，经过特殊淬火工艺处理，锋利耐用，裁切TPT硬材质背板不崩边、无毛刺，使用寿命长，无需频繁更换，降低易损件投入成本。
  3. 机身结构：整机采用加厚方钢与不锈钢板材焊接成型，经过多重防锈、防腐、加固处理，结构坚固抗震，长期高频次运行不变形、不晃动，完美适配车间高强度作业需求。
  4. 气动与电气元件：搭配亚德客、SMC等品牌气动元件，施耐德品牌电气配件，气密性优异、电气性能稳定，杜绝漏气、短路、过载等故障，设备运行更安全、更耐用。
  5. 软件系统：自主研发专属TPT裁切铺设控制软件，操作逻辑深度贴合光伏封装生产流程，支持参数存储、故障自诊断、产量统计、远程监控功能，算法成熟，可免费远程升级，适配行业技术迭代与工艺优化。
八、标准化服务流程，全程省心合作
为保障设备快速落地、顺畅运行，我司制定全流程标准化服务体系，从前期咨询到最终验收交付，全程一对一专属服务，免除客户后顾之忧：
  1. 前期需求对接：专业销售工程师对接客户，详细了解产线布局、组件规格、产能需求、背板材质，精准梳理客户核心诉求。
  2. 现场勘查规划：技术团队上门勘查生产现场，测量空间尺寸、规划设备安装位置、对接前后工序接口，制定专属设备布局与安装方案。
  3. 定制化方案出具：结合现场情况与客户需求，出具详细的设备技术方案、配置清单与报价，明确设备参数、交付周期与全流程服务内容。
  4. 合同签订确认：双方确认方案全部细节，签订正规购销合同，明确设备标准、质保条款、安装调试与售后责任，全方位保障双方合法权益。
  5. 生产制造测试：严格按照合同标准生产加工，整机完成后进行72小时连续超负荷试运行测试，确保设备性能完全达标后再出厂。
  6. 物流配送上门：专业物流团队专车配送，设备做好防震、防潮、防磕碰包装，确保完好无损送达客户现场。
  7. 上门安装调试：资深技术工程师上门安装、接线、调试，完成设备与前后产线的无缝对接，优化各项参数至最佳运行状态。
  8. 操作培训指导：为客户操作人员、维护人员提供一对一实操培训，涵盖设备操作、参数设置、日常保养、简单故障排查，直至人员完全熟练独立操作。
  9. 试产运行优化：陪同客户进行批量试产作业，全程跟踪设备运行情况，及时微调参数，确保设备完全满足产能与质量要求。
  10. 验收交付售后：客户现场验收设备，确认各项性能指标达标后正式交付，同步启动售后质保服务，全程跟进后续使用情况。
九、完善售后质保，解除运营后顾之忧
我司坚持客户至上的服务理念，为全自动TPT裁切铺设机提供全方位售后保障，让客户用得安心、用得放心：
  1. 整机质保服务：设备整机免费质保1年，核心部件（伺服电机、PLC、触控屏）免费质保2年，质保期内非人为损坏故障，免费维修、更换原厂配件。
  2. 快速响应机制：7×24小时售后服务热线，接到客户故障反馈后，15分钟内远程响应，第一时间排查解决问题，缩短设备停机等待时间。
  3. 上门维修服务：远程无法解决的故障，省内24小时、省外48小时内资深工程师上门维修，最大限度减少产线停工损失。
  4. 定期巡检保养：质保期内每6个月上门全面巡检一次，进行设备清洁、校准、保养，排查潜在故障，延长设备使用寿命。
  5. 终身维护支持：质保期过后，提供终身有偿维护服务，仅收取配件成本费与基础服务费，无任何隐形消费。
  6. 配件快速供应：建立完善配件库存体系，常规易损件现货供应，特殊配件快速定制调配，保障配件及时供应，不耽误生产。
  7. 软件免费升级：终身免费提供控制软件升级服务，持续优化设备性能，适配行业最新封装工艺与生产需求。
十、企业实力简介
我司是专注于光伏自动化生产设备研发、生产、销售与服务一体化的高新技术企业，深耕光伏封装设备领域多年，聚焦光伏组件前后端封装自动化痛点，拥有一支集机械设计、电气控制、软件研发、工艺优化于一体的专业技术团队，具备强大的自主研发与定制化生产能力。
公司主打光伏自动化封装全系列设备，涵盖全自动EVA裁切铺设机、TPT裁切铺设机、组件上料机、排版机、外观检测设备等，其中全自动TPT裁切铺设机经过多次技术迭代与市场实地验证，性能成熟稳定，广泛应用于国内各大光伏组件生产企业，适配各类常规与高端组件生产线，凭借高精度、高效率、高稳定性的核心优势，获得客户一致认可与好评。
我们始终以技术创新为核心，以客户需求为导向，以品质可靠为根本，致力于为光伏企业提供智能化、自动化、高效率的封装解决方案，助力光伏产业降本增效、转型升级，打造光伏自动化封装设备行业标杆品牌。
十一、真实客户案例，见证产品实力
  1. 案例1：某大型光伏组件量产企业
  2. 合作需求：原有人工裁切铺设效率低，良率仅86%，背板废料率高，封装后端产线堵点明显，急需自动化设备替代人工。
  3. 解决方案：配备3台全自动裁切铺设机，对接210大尺寸组件高速封装产线，实现全流程无人化作业。
  4. 合作成果：后端作业效率提升80%，组件封装良率提升至99.3%，TPT背板损耗降低19%，每年节省人工与原材料成本超320万元，整线产能同步提升25%。
  5. 案例2：某异质结光伏组件生产企业
  6. 合作需求：异质结组件对TPT铺设平整度要求极高，人工易出现翘边、褶皱，层压后不良率居高不下。
  7. 解决方案：定制柔性低张力款全自动TPT裁切铺设机，适配异质结组件封装工艺，优化铺展与整平参数。
  8. 合作成果：彻底杜绝TPT翘边、褶皱问题，层压后背板不良率降至0.2%以下，完美满足异质结组件高品质封装要求。
  9. 案例3：某中小光伏组件定制企业
  10. 合作需求：订单规格多样，换型频繁，传统设备调试慢、效率低，无法适配小批量多品类生产。
  11. 解决方案：配备可快速换型全自动TPT裁切铺设机，支持参数一键存储，灵活切换不同尺寸组件。
  12. 合作成果：规格换型时间从2小时缩短至8分钟，订单交付效率提升65%，人工成本减少65%，轻松应对各类定制化订单需求。
十二、多重增值服务，护航合作全程
  1. 专属一对一服务团队，全程跟进需求对接、安装调试、操作培训与后期售后；
  2. 免费上门勘测现场、免费定制专属产线方案、免费一对一操作培训；
  3. 大型光伏企业可提供设备现场试产体验，实地检测效果后再签订合同；
  4. 终身免费远程技术支持，快速解决操作、参数设置等各类问题；
  5. 免费提供产线自动化改造技术咨询，助力企业高效完成产线升级。

结语
全自动TPT裁切铺设机，是光伏组件封装后端的核心自动化设备，彻底告别人工低效、质量不稳、损耗高昂的传统作业模式，针对性解决TPT背板裁切铺设全流程痛点，用智能技术赋能光伏封装生产，助力企业实现提质、增效、降本三重核心目标。如需了解设备详细参数、定制专属产线适配方案，或预约现场试机体验，欢迎随时致电咨询，我们将竭诚为您提供专业、高效的一站式服务！


↑
