钙钛矿太阳能电池在实际工作和光照下，容易发生离子迁移——即碘离子、甲胺离子等在电场或光场驱动下沿晶界或缺陷通道移动。这一现象会导致局部组分变化、界面积累电荷，进而引起性能衰减和迟滞效应。很多研究人员关心：离子迁移能否通过EL图像直接“看见”？答案是有条件地“能”，但需要结合PL和动态测试策略。

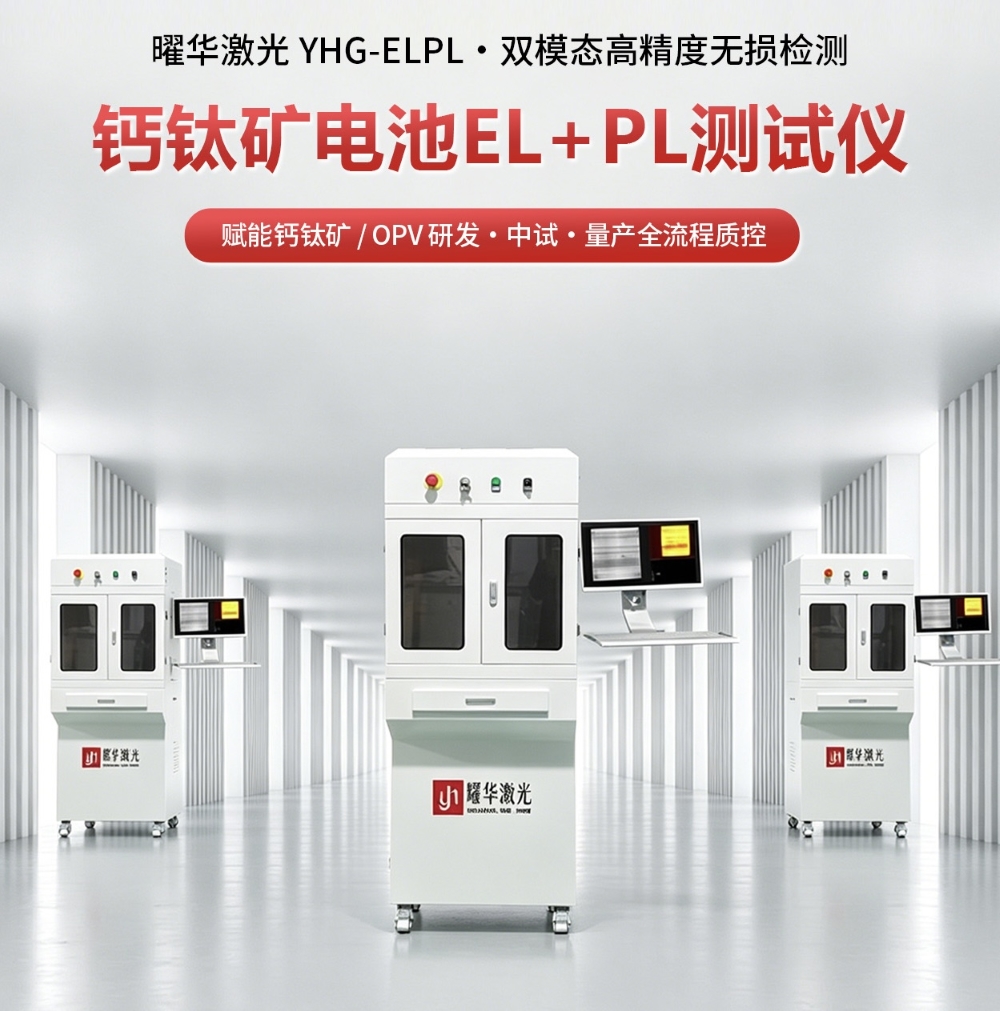

武汉曜华激光钙钛矿电池EL+PL测试仪

EL对离子迁移的“间接表征”

EL（电致发光）向电池施加正向偏压（0-120V，0-2A），驱动载流子复合发光。离子迁移本身不发光，但它会造成：
  1. 局部电场畸变：迁移离子在界面或晶界处积累，形成内建电场异常，使得注入电流分布不均，EL图上出现随时间或偏压变化的暗区。
  2. 可逆或不可逆的发光衰减：短时间施加偏压后，若离子迁移导致的局部缺陷复合增强，EL强度下降；撤去偏压并静置，部分迁移可恢复，EL强度回升。这种“电压-时间依赖的暗区变化”是离子迁移的典型指纹。
然而，单次静态EL拍照很难区分离子迁移与其他缺陷（如隐裂、断栅）。需要变电压EL序列成像：例如从0V逐步升到120V，观察不同电压下EL暗区的演变。若暗区随电压增加而扩大或移动，且在反向偏压后减弱，则高度怀疑离子迁移。#离子迁移 #变电压EL

PL的补充视角：材料均匀性是否被破坏

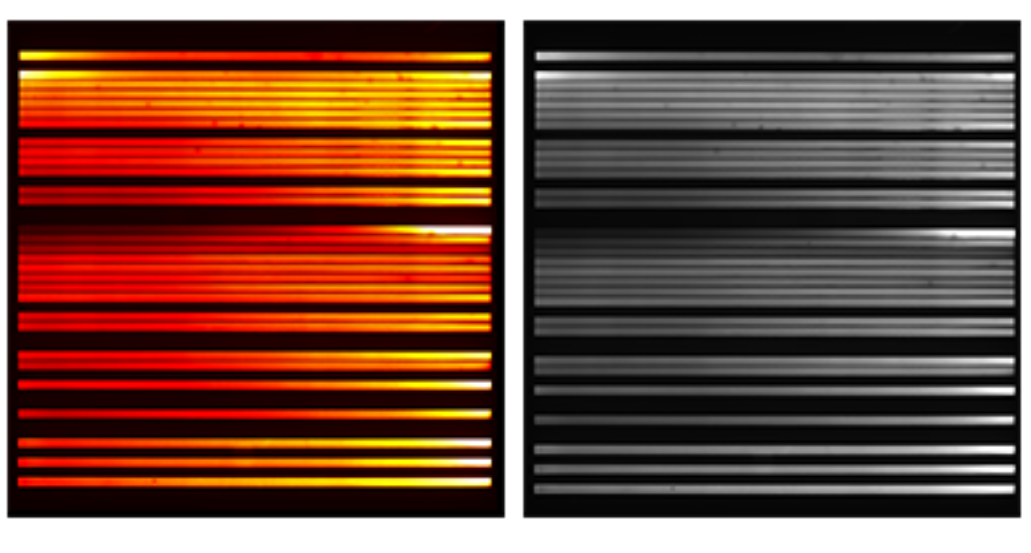

PL检测用450-460nm激光激发钙钛矿层（深度1-2μm），发光强度正比于辐射复合效率。离子迁移通常导致迁移路径上的组分偏析及非辐射复合中心增多，PL图像会出现局部暗纹或强度梯度。曜华激光的YHG-ELPL测试仪支持EL/PL同步成像，可对比同一位置的PL暗区与EL变化区。
若PL显示均匀，但EL在某一电压下出现移动暗区，则离子迁移主要影响电接触或界面；若PL和EL同时出现对应暗区，说明迁移已经改变了材料本征质量。#联合分析 #非辐射复合

如何用设备捕捉离子迁移

建议采用以下流程：
  1. 初始态PL+低电压EL（如5V，曝光0.1-30s可调）记录基准图像。
  2. 恒压应力：施加中高电压（如80V）保持5-10分钟，加速离子迁移。
  3. 立即复测EL（相同低电压）观察是否出现新的暗区或原暗区扩大。
  4. 恢复测试：短路静置30分钟后再次EL成像，看暗区是否部分消失。
曜华激光的EL模块具备过压、过流保护，可安全执行阶梯加压；软件支持图像对比和时序记录。配合PL模块的TRPL功能（脉冲+TCSPC，IRF≤230ps），可定量分析迁移前后载流子寿命变化。#动态测试 #设备安全

注意分辨：哪些缺陷像但不等同于离子迁移

接触不良形成的暗区在固定偏压下稳定，不随时间或电压反复而移动恢复。而离子迁移典型特征是具有电压极性依赖性和静置可逆性。因此，单张EL图不能下结论，必须结合变电压和时间序列测试。
总结：离子迁移能在EL图中被“看到”，但需要动态测试方法。曜华激光的EL+PL一体化测试仪支持电压程控、曝光时序控制和同步PL成像，是研究离子迁移及缺陷演化的实用工具。#钙钛矿失效 #缺陷演变
