　　一、产品方案

　　组件类型：兼容单玻(3.2mm玻璃)/双玻(2.5+2.5mm)组件，功率范围450W-670W

　　技术参数：支持210mm大尺寸硅片，转换效率≥21.5%，质保25年线性功率输出≥85%

　　认证标准：满足IEC 61215/61730、UL 1703等国际认证

　　二、生产线设备清单

　　1、激光划片机

　　作用：将整片电池切割为设计尺寸(如210mm半片)，切口平整度≤20μm，碎片率<0.2%

　　关键参数：532nm激光波长，切割速度≥1200mm/s

　　2、电池分选机

　　作用：按效率/色差分级电池片，支持6-12档分选，精度±0.1%

　　技术：EL成像+IV曲线同步检测

　　3、多主栅串焊机

　　作用：实现9BB-12BB栅线焊接，焊带定位精度±0.2mm

　　特点：红外加热+CCD定位，每小时产能≥1300片

　　4、高速叠层机

　　作用：将电池串、EVA、背板按序叠放，定位误差≤0.5mm

　　配置：6轴机械手+视觉纠偏系统

　　5、真空层压机

　　作用：高温加压封装组件(EVA交联度≥75%)

　　参数：温度均匀性±2℃，真空度≤5kPa

　　6、自动组框机

　　作用：铝合金边框安装，压力控制20±2N·m

　　兼容性：支持25-50mm边框厚度

　　7、接线盒焊接机

　　作用：二极管与汇流条激光焊接，电阻≤0.1Ω

　　防护等级：IP68标准

　　8、EL隐裂检测仪

　　作用：识别微裂纹、断栅等缺陷，分辨率≥5μm

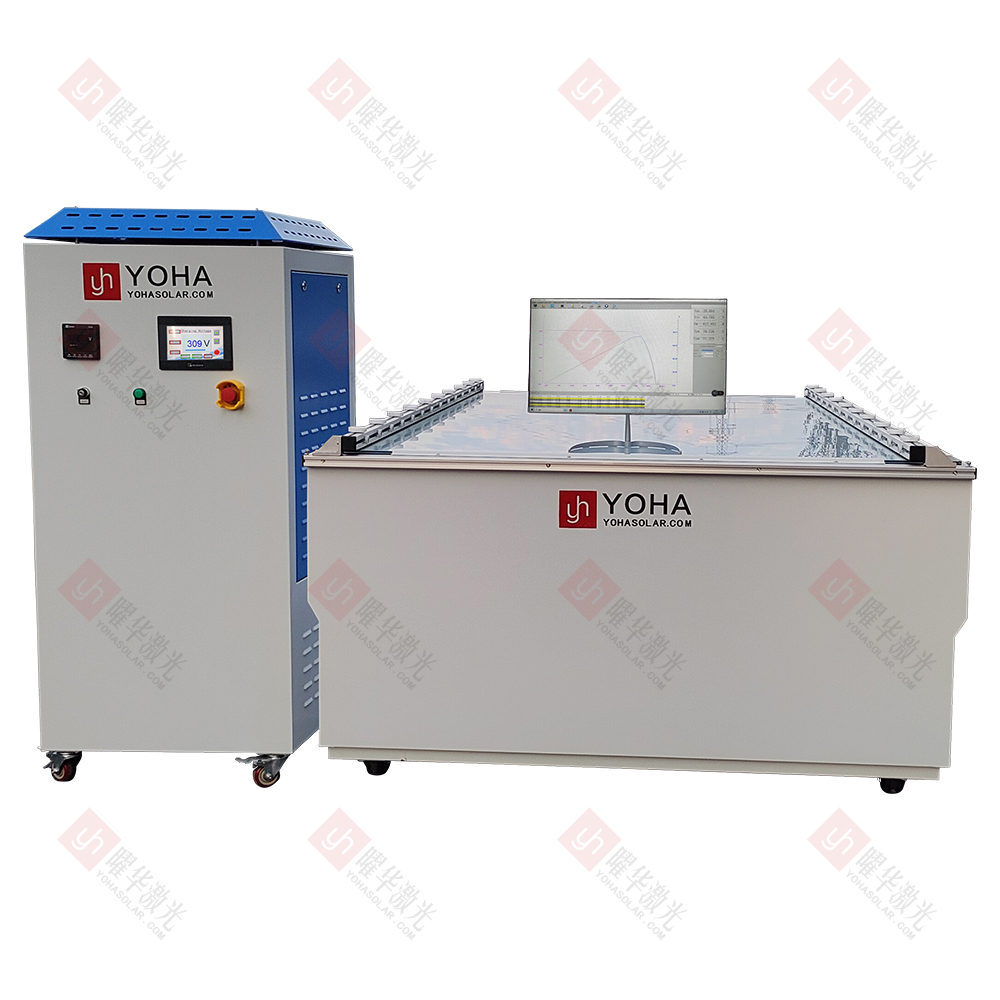

　　9、IV测试仪

　　作用：测量功率输出，精度±1%，支持STC/NOTC条件模拟

　　三、厂房与车间规划

　　1、厂房规模

　　面积需求：单层厂房≥5000㎡(长100m×宽50m)，层高≥6m

　　区域划分：原料仓(500㎡)、生产区(3500㎡)、成品库(1000㎡)

　　2、车间布置方案

　　U型流水线：玻璃上料→焊接→叠层→层压→装框→测试→包装

　　物流通道宽度≥3m，设备间距≥1.5m(符合OSHA安全标准)

　　3、车间要求

　　环境：温度20℃±5℃、湿度≤60%，洁净度10万级

　　电力：总负荷2000kVA，稳压电源±2%波动

　　地面承重：≥5kN/㎡(层压机区域≥8kN/㎡)

　　四、原材料供应

　　1、光伏玻璃：厚度2.0-3.2mm，透光率≥93.5%

　　2、电池片：规格210mm×210mm，效率≥23%

　　3、胶膜：厚度0.45mm，交联度75%-85%

　　五、投资与产能

　　单班产能：25块/小时，年产能100MW(按330天计)
