EL 测试仪核心参数专业解读

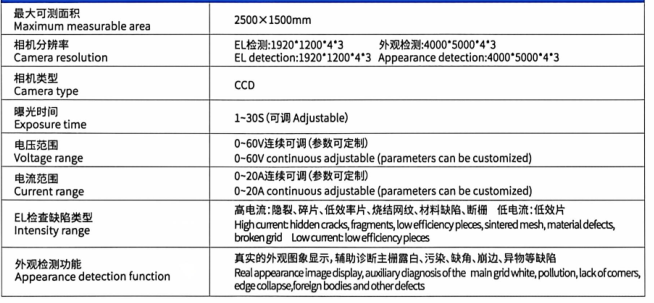

以下以这款 EL 测试仪的参数为示例，仅用于拆解 EL 测试仪核心性能逻辑、帮助理解各项参数的实际意义，不代表唯一机型配置，方便快速看懂设备能力与选型要点��
一、核心硬件与适配能力参数
1. 最大可测面积
- 参数示例：2500×1500mm
- 专业解读：该参数代表设备单次可检测的光伏组件最大尺寸，2500×1500mm 的规格完全覆盖当前主流 182/210 大版型组件，甚至可适配超宽、超长的定制化组件，兼容性拉满。可测面积越大，对未来组件大尺寸化趋势的适配性越强，能满足多规格、大版型组件的检测需求，避免产线升级后设备淘汰。
2. 相机分辨率
- 参数示例：EL 检测：1920120043；外观检测：4000500043
- 专业解读：分辨率是 EL 测试仪的核心成像精度指标，直接决定缺陷识别的细腻度：
- EL 检测端：1920×1200 基础分辨率，搭配 4×3 的多帧 / 多通道成像设计，可清晰捕捉电池片电致发光信号，精准识别隐裂、断栅等微观电性能缺陷；
- 外观检测端：4000×5000 超高分辨率，可同步完成组件外观全检，一次上料实现 “EL + 外观双重检测”，大幅提升产线效率；
- 多通道 / 多帧设计可提升成像信噪比，减少噪点干扰，让缺陷识别更精准、误判率更低。
3. 相机类型
- 参数示例：CCD
- 专业解读：CCD（电荷耦合器件）相机是工业检测领域的经典选型，相比普通 CMOS 相机：
- 成像均匀性、稳定性更强，抗干扰能力突出，可 7×24 小时连续运行，适配产线复杂环境；
- 暗电流更低、噪点更少，在 EL 弱光成像场景下，能更清晰捕捉电池片发光细节，是量产线 EL 检测的高可靠性选择。
二、测试控制与精度参数
1. 曝光时间
- 参数示例：1~30S（可调 Adjustable）
- 专业解读：曝光时间决定 EL 成像的亮度与细节：
- 1-30 秒宽范围可调，可根据不同电池技术（PERC、TOPCon、HJT、钙钛矿等）的发光特性灵活调整：高发光效率组件用短曝光，低发光效率组件用长曝光；
- 可调设计适配全类型组件测试，避免因曝光不当导致的漏检、误判，保证成像一致性。
2. 电压范围
- 参数示例：0~60V 连续可调（参数可定制）
- 专业解读：电压是 EL 测试的核心激励参数，决定设备对不同组件的适配性：
- 0-60V 连续可调，覆盖绝大多数光伏组件（120/144/156 片等版型）的开路电压需求，可精准匹配组件测试参数；
- 支持定制化参数，可适配特殊高电压组件（如 BIPV、储能组件），扩展性强。
3. 电流范围
- 参数示例：0~20A 连续可调（参数可定制）
- 专业解读：电流直接影响电池片的发光强度，是缺陷识别的关键：
- 0-20A 宽范围可调，可实现 “高电流 / 低电流双模式测试”：高电流用于识别隐裂、断栅等结构缺陷，低电流用于精准识别低效片；
- 连续可调 + 定制化设计，适配不同功率、不同技术路线的组件，满足研发与量产的全场景测试需求。
三、核心功能与检测能力参数
1. EL 检查缺陷类型
- 参数示例：高电流：隐裂、碎片、低效率片、烧结网纹、材料缺陷、断栅低电流：低效率片
- 专业解读：这是 EL 测试仪最核心的价值体现，覆盖光伏组件生产的关键电性能缺陷：
- 高电流模式：针对结构类缺陷，可精准识别隐裂、断栅、碎片等影响组件可靠性的致命缺陷，避免组件后期发电衰减、热斑失效；
- 低电流模式：针对电性能缺陷，可精准识别低效片，筛选出发电效率不达标的组件，保障组件出厂功率；
- 双模式设计实现 “一次测试，全维度缺陷覆盖”，无需多次检测，提升质检效率。
2. 外观检测功能
- 参数示例：真实的外观图象显示，辅助诊断主栅露白、污染、缺角、崩边、异物等缺陷
- 专业解读：该功能实现了EL 电性能检测 + 外观视觉检测一体化：
- 可同步识别主栅露白、污染、缺角、崩边、异物等外观缺陷，无需单独配置外观检测设备；
- 真实图像显示支持人工复检，辅助产线快速定位缺陷，减少人工外观抽检的工作量，实现一站式全检，大幅降低质检成本。
曜华激光深耕光伏检测领域，以超 50% 研发占比、2 万平现代化厂房，打造全系列 EL/IV/PL 光伏检测解决方案。我们的 EL 测试仪可按需定制可测面积、电压电流范围、成像配置，从实验室研发到全自动量产线，从单 EL 检测到 EL + 外观一体化检测，全场景适配光伏组件生产需求。每一台设备均经过严苛精度校准，搭配现场安装调试、7×24 小时快速售后，用稳定可靠的技术，为光伏组件品质保驾护航。选光伏检测设备，认准曜华激光，可靠、精准、更省心！
