一、EL 检测基本概念

EL 全称 Electroluminescence，电致发光，是目前光伏行业内部检测电池片与组件缺陷最核心、最通用、不可替代的手段。它能清晰看到隐裂、断栅、虚焊、低效片、黑片、短路等人眼完全无法识别的内部缺陷。

二、EL 检测的核心原理（从物理层面讲透）

1. 工作基础：PN 结正向通电发光

太阳能电池本质是一个半导体 PN 结：
  • 光照时：光生载流子 → 发电（光伏效应）
  • 通电时：注入载流子 → 复合发光（电致发光）
EL 检测就是反向利用光伏效应：给电池片 / 组件施加正向偏置电流，让它从 “发电板” 变成 “红外发光板”。

2. 发光过程

  1. 外部电源向电池注入大量电子与空穴
  2. 电子与空穴在 PN 结区域复合
  3. 复合过程释放能量，以近红外光形式辐射出来晶硅电池典型发光波长：1100nm 左右（人眼不可见，必须用红外相机拍摄）

3. 缺陷识别原理：亮度差异判断好坏

电池完好区域 → 电流畅通 → 载流子充分复合 → 发光均匀、明亮存在缺陷区域 → 电流受阻 / 复合异常 → 发光变暗、发黑、不均匀
常见缺陷对应表现：
  • 隐裂、断栅、虚焊 → 电流通路断开 → 对应位置明显暗区
  • 低效片、杂质、损伤 → 复合中心增多 → 整体发暗或斑驳
  • 黑芯片、死片 → 几乎不发光 → 整块发黑
  • 短路、接反 → 异常亮斑或整片无规律明暗
一句话总结：通电 → 红外发光 → 相机成像 → 明暗对比 → 识别缺陷

三、EL 检测完整工作过程（标准流程）

1. 上料与定位

  • 组件由传送带送入检测工位，或人工放置
  • 设备自动定位，保证电池片区域完全进入相机视野
  • 进入密闭暗箱，隔绝外界可见光干扰

2. 电极接触通电

  • 设备探针 / 铜排压接在组件正负极汇流条上
  • 形成稳定低阻抗电连接
  • 可编程直流电源输出设定好的正向恒定电流

3. 电流注入与发光

根据检测目的切换模式：
  • 高电流模式：检测隐裂、断栅、碎片、虚焊等结构缺陷
  • 低电流模式：检测低效片、材料缺陷、烧结异常
电池片在电流驱动下，整体发出近红外光。

4. 红外相机曝光成像

  • 使用 红外 CCD / 制冷型红外相机
  • 曝光时间一般 1s～30s 可调
  • 相机捕捉微弱红外信号，转换成数字图像
  • 得到一张完整的组件发光灰度图（EL 图）

5. 图像传输与软件分析

  • 图像上传至工控机
  • 系统通过算法自动分析：亮度均匀性、暗纹、断栅、缺角、黑片、虚焊、低效区域等
  • 自动标记缺陷位置、类型、严重程度

6. 结果判定与输出

  • 自动判定：OK / NG
  • 生成可追溯检测报告（时间、机型、参数、缺陷图）
  • NG 产品报警、分流或停机等待人工处理

7. 下料流转

合格进入下一工序，不合格进行返修或报废。

四、为什么 EL 检测不可替代？

  1. 肉眼看不见内部隐裂、虚焊、微裂纹
  2. 层压后无法返修，早检可大幅降低成本
  3. 缺陷会导致后期功率衰减、热斑、火灾风险
  4. 是 IEC、国标、电站验收的强制检测项

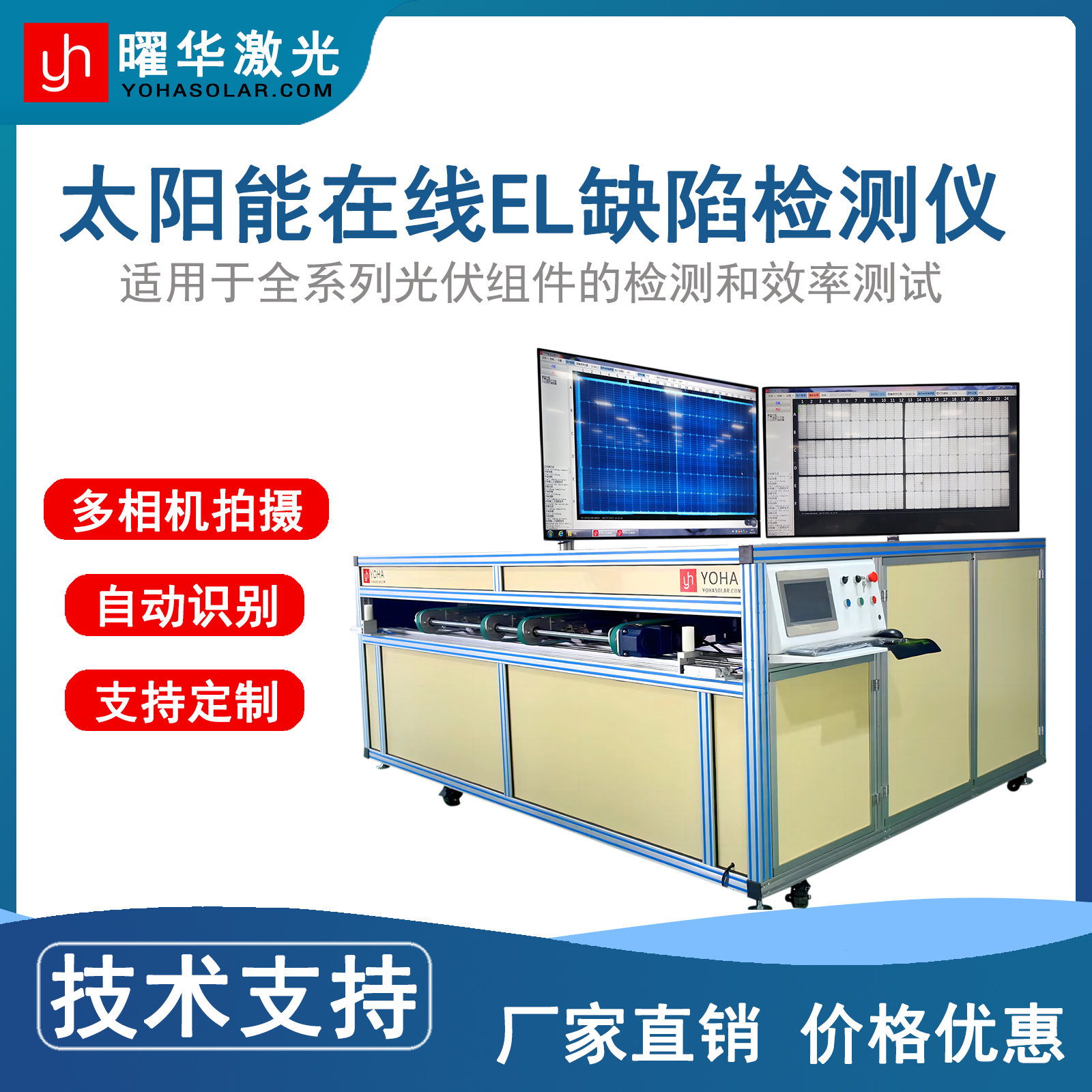

曜华激光 EL 测试仪，采用高灵敏度红外成像系统，支持高低电流双模式检测、全自动在线运行，从电池串到成品组件全覆盖，精准捕捉每一处细微缺陷，为光伏组件品质筑牢防线。
