光伏组件封装中 EL 检测的工序环节与必要性

一、EL 检测在组件封装全流程中的核心工序位置

光伏组件封装的标准工艺流程为：电池片分选 → 串焊 → 叠层 → 层压 → 装框 / 接线盒 → 清洗 → 终检（EL/IV/ 外观）EL 检测会在3 个关键节点介入，形成全流程质量管控：

---

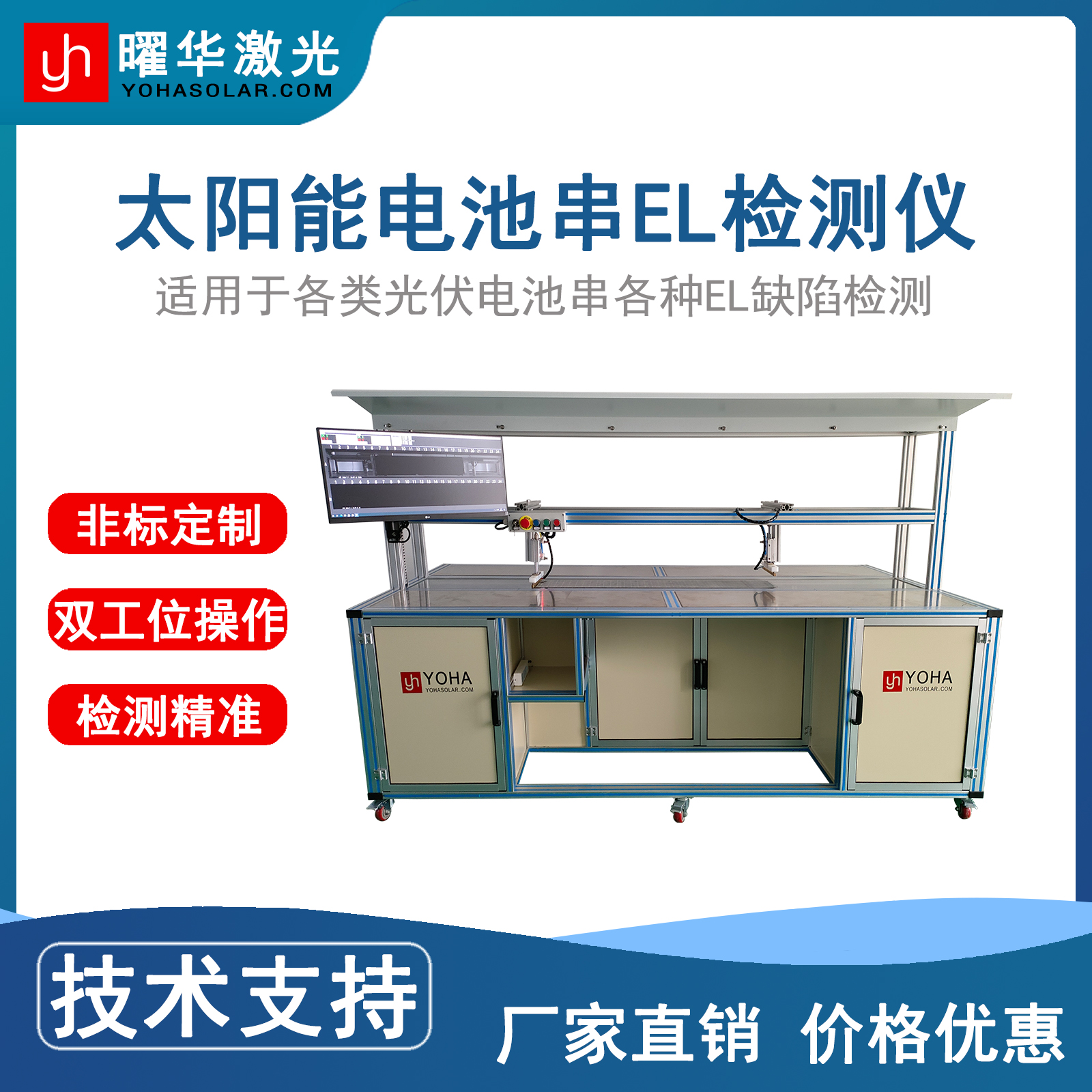

1. 【串焊后 / 叠层前】EL 初检（工序 1）

• 工序位置：电池片串焊完成、叠层（EVA / 玻璃 / 背板封装）之前
• 检测动作：对焊好的电池串 / 半成品组件进行 EL 成像检测
• 核心目的：
  1. 提前排查串焊环节产生的缺陷：如虚焊、隐裂、断栅、碎片、电池片裂片、正负极接反等；
  2. 拦截不合格半成品，避免进入后续层压、装框等不可逆工序，大幅降低返工成本和物料浪费（层压后组件无法拆解，报废成本极高）；
  3. 及时发现串焊设备异常（如焊带偏移、焊接温度异常），快速调整产线，避免批量不良。
•

---

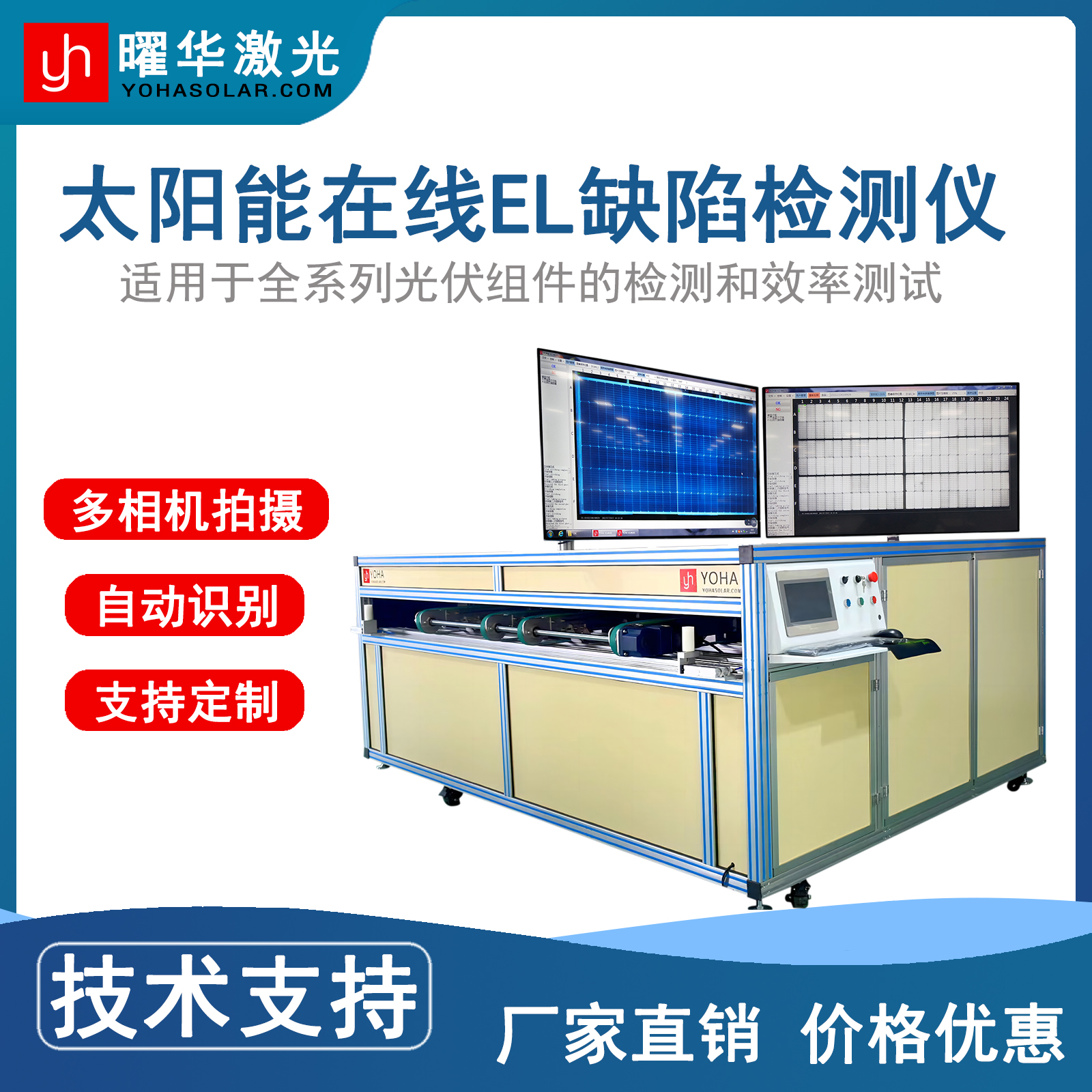

2. 【层压后 / 装框前】EL 复检（工序 2）

• 工序位置：层压完成、组件封装成型后，装框 / 接线盒之前
• 检测动作：对层压后的完整组件进行 EL 成像检测
• 核心目的：
  1. 排查层压工序产生的新增缺陷：层压过程中的高温、高压会导致电池片产生新的隐裂、碎片，或原有隐裂扩大；
  2. 验证封装工艺的稳定性：确认层压后电池片无额外损伤，EVA 封装无气泡、无偏移导致的电池片受力异常；
  3. 再次拦截不合格品，避免进入装框、接线盒等后续工序，进一步降低报废成本。

---

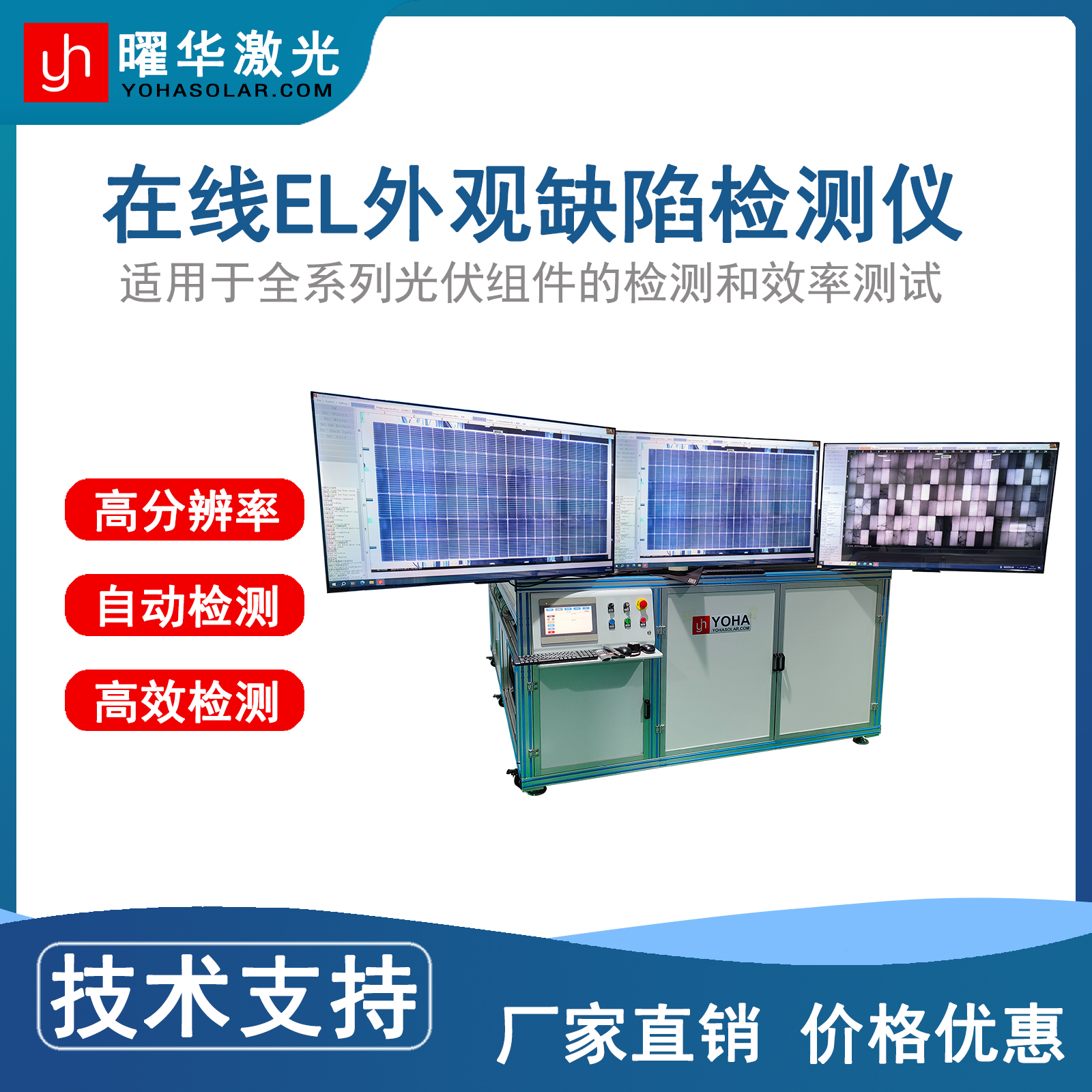

3. 【成品终检】EL 终检（工序 3）

• 工序位置：组件全工序完成（装框、接线盒、清洗后），出厂前
• 检测动作：对成品组件进行最终 EL 成像检测
• 核心目的：
  1. 排查装框、搬运环节产生的缺陷：装框的机械应力、搬运过程中的磕碰，会导致电池片产生新的隐裂、断栅；
  2. 作为出厂前的最终质量闸门：确保交付给客户的组件无电性能缺陷，保障组件长期发电可靠性；
  3. 满足行业标准与客户要求：光伏组件出厂必须通过 EL 检测，是组件功率质保、可靠性认证的核心依据。
•

---

二、为什么必须在这些环节做 EL 检测？（核心必要性）

1. 【成本管控】前置拦截，避免不可逆损失

光伏组件封装中，层压是不可逆工序：层压后电池片被 EVA、玻璃、背板完全封装，无法拆解维修，一旦发现缺陷只能整板报废。

• 串焊后 EL 初检：在封装前拦截不良，仅需更换电池片 / 重焊，成本仅为成品报废的 1/10；
• 层压后 EL 复检：在装框前拦截不良，避免后续装框、接线盒的人工和物料浪费；
• 终检 EL：避免不合格品流入市场，引发客户投诉、退货、质保索赔，保护品牌声誉。

2. 【工艺管控】全流程监控，及时纠偏

EL 检测是产线工艺的 “体检仪”：

• 串焊后 EL：可快速定位串焊设备的焊接温度、压力、焊带定位等问题，避免批量虚焊、隐裂；
• 层压后 EL：可监控层压机的温度、压力、时间参数，避免层压应力导致的批量隐裂；
• 终检 EL：可验证装框、搬运环节的机械应力控制，优化装框工艺，减少后期隐裂风险。

3. 【可靠性保障】从源头规避组件失效风险

EL 检测能精准识别肉眼不可见的电性能缺陷，这些缺陷是组件后期失效的核心元凶：

• 隐裂 / 断栅：会导致组件发电功率持续衰减，甚至引发热斑效应，烧毁组件；
• 虚焊 / 低效片：会导致组件串联电阻升高，发电效率下降，长期运行后焊点脱落；
• 正负极接反：会导致组件无法正常发电，甚至烧毁逆变器；
• 外观无法识别的内部缺陷：如电池片内部裂纹、材料缺陷，只有 EL 能精准捕捉。

4. 【合规与市场要求】行业强制标准

• 国内光伏组件标准（GB/T 9535、IEC 61215 等）明确要求，组件出厂必须进行 EL 检测，作为质量认证的核心依据；
• 下游电站业主、EPC 总包方将 EL 检测作为组件验收的必检项，无 EL 检测报告的组件无法进入电站。

---

三、补充：不同环节 EL 检测的侧重点差异

表格

检测环节	核心检测重点	核心价值
串焊后	虚焊、隐裂、断栅、碎片、正负极接反	前置拦截，降低返工成本
层压后	层压导致的新增隐裂、碎片、电池片移位	验证封装工艺，避免后续工序浪费
成品终检	装框 / 搬运导致的隐裂、全维度缺陷复核	出厂质量闸门，保障客户权益
