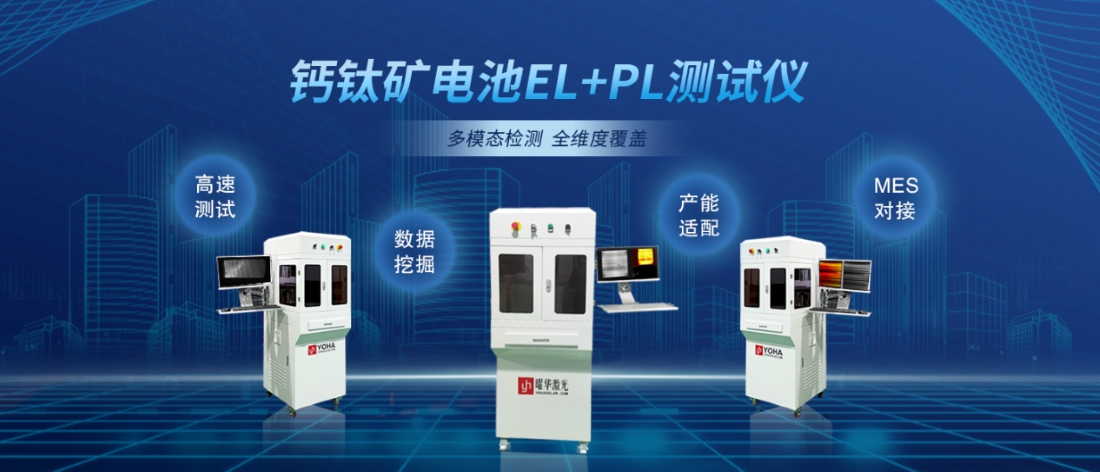

柔性钙钛矿电池因其轻质、可弯折、适合卷对卷生产等优势，正成为研发和产业化的热点。然而，柔性器件的测试与传统刚性电池有明显不同——衬底易变形、电极接触要求更高、样品固定方式需要调整。很多课题组担心：实验室现有的EL/PL测试设备是否“认”柔性样品？答案是肯定的。曜华激光的钙钛矿电池EL+PL测试仪（型号YHG-ELPL）已将柔性钙钛矿电池纳入标准兼容范围。



柔性样品测试的三大挑战与设备应对

挑战一：样品不平整，对焦困难
柔性电池可能轻微翘曲或存在褶皱。设备配备双相机系统：1200万像素长焦镜头（视野25×30mm~30×40mm）用于微小柔性样品的高倍细节；2000万像素短焦工业镜头（覆盖300×320mm）兼顾大面积柔性组件。分辨率≥0.1mm/pixel，景深范围足够覆盖常见形变，无需频繁手动调焦。#高分辨率 #易对焦
挑战二：电极接触需稳定且不损伤样品
柔性电池的电极通常较薄，传统探针可能压坏边缘。设备EL模块采用“手动上电，接触稳定”方式，可通过调节探针压力或使用柔性夹具（用户自备或定制）实现低应力接触。供电电源电压0-120V、电流0-2A，具备过压、过流、短路、漏电保护，避免因接触不良产生电击风险。#安全上电 #无损接触
挑战三：激光照射是否引起柔性衬底过热？
PL模块使用半导体激光（可选450/915/980nm等），激光功率25W可调，激发时间100ms-10s。对于聚合物衬底的柔性电池，建议采用低功率、短时间（如100-200ms）激发，配合光斑均匀性≥90%（有效检测区域内），避免局部过热。设备允许用户自由调节功率和曝光，研发人员可根据样品耐受性快速优化参数。#可调参数 #热管理


实际测试流程示例

  1. EL检测：将柔性电池平铺于暗箱载物台（可用真空吸附或双面胶辅助固定），手动上电夹持电极，设置电压5-10V（根据开路电压预估），曝光时间0.1-30s，采集EL图像，观察电流分布均匀性。#EL成像

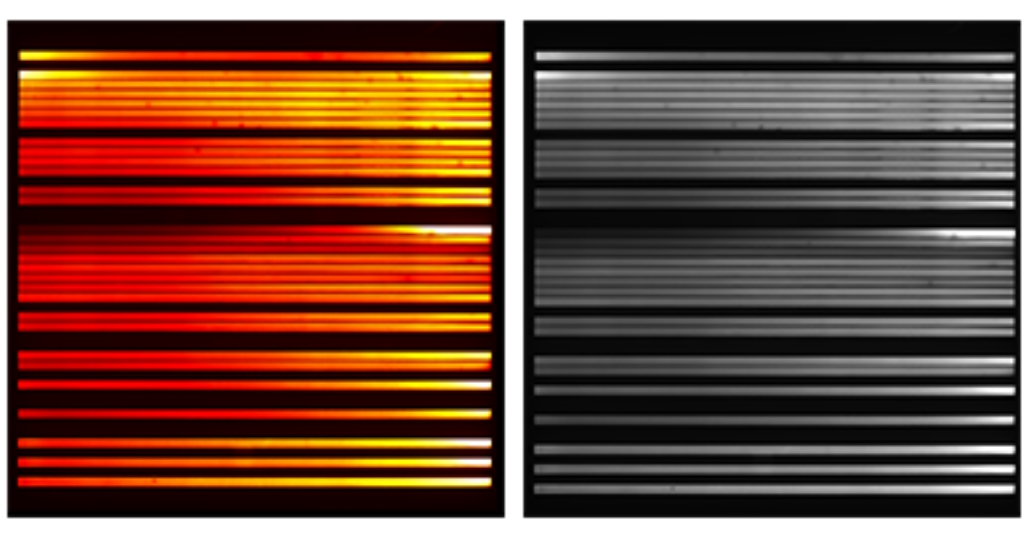

  2. PL检测：切换至PL模式，设置激光波长450nm、功率10W（初始试探值），激发时间500ms，相机采集发光强度图。软件支持灰度统计分析、热力图显示，快速评估柔性薄膜的晶粒均匀性和针孔密度。#PL成像
  3. 同步模式：开启EL/PL同步采集，一次测试获得两张互补图像，对比同一区域的材料质量与电学响应。#协同检测


软件与分析功能同样适用

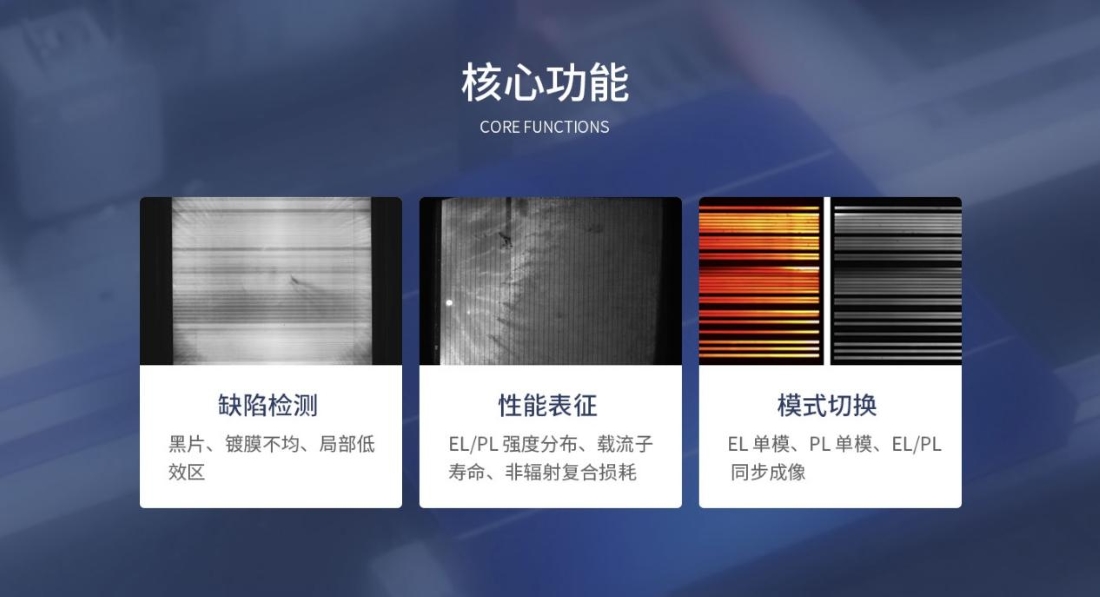

设备软件支持EL和PL自由切换、条码输入（手动/自动），分析功能包括缺陷检测、热力图显示、图片灰度统计分析、图像保存。对于柔性电池常见的弯折裂纹、边缘脱层、印刷不均匀等缺陷，可自动识别并生成报表，便于工艺迭代。#缺陷识别 #报表输出

曜华激光的柔性兼容经验

曜华激光已为多家柔性钙钛矿研发团队提供测试方案。设备重量120kg，环境要求宽泛（温度0~50℃，湿度10%~85%），无需特殊洁净间。手动上下料，维护简单：定期清洁镜头、检查夹具磨损即可。如果您需要测试超薄或异形柔性样品，还可联系厂家定制载物台或夹具。
总结：无论您是做PET衬底、PI衬底还是金属箔衬底的柔性钙钛矿电池，曜华激光YHG-ELPL测试仪都能直接兼容，且提供从硬质到软质的无缝切换。别再为“能不能测”发愁，专注优化您的柔性工艺即可。
