电致发光（EL）缺陷检测仪是光伏行业无损检测的核心装备，其核心价值在于将电池片 / 组件内部肉眼不可见的隐裂、断栅、虚焊等缺陷可视化，从研发到量产、从出厂到运维全链路筑牢品质防线。武汉曜华凭借高灵敏度红外成像、智能电源控制、AI 缺陷分析三大核心技术，打造的 EL 缺陷检测仪，实现从 5μm 级微缺陷捕捉到 1500V 系统适配的全场景精准检测，为光伏企业降本增效提供可靠技术支撑。

一、核心检测原理与设备构成

EL 检测的物理基础是半导体电致发光效应：向光伏电池 / 组件施加反向偏置电压（或正向恒流），PN 结处电子 - 空穴对复合释放 900-1200nm 近红外光，缺陷区域因载流子传输受阻导致发光强度异常，经高灵敏度红外相机捕捉并转化为灰度图像，直观呈现缺陷位置与形态。

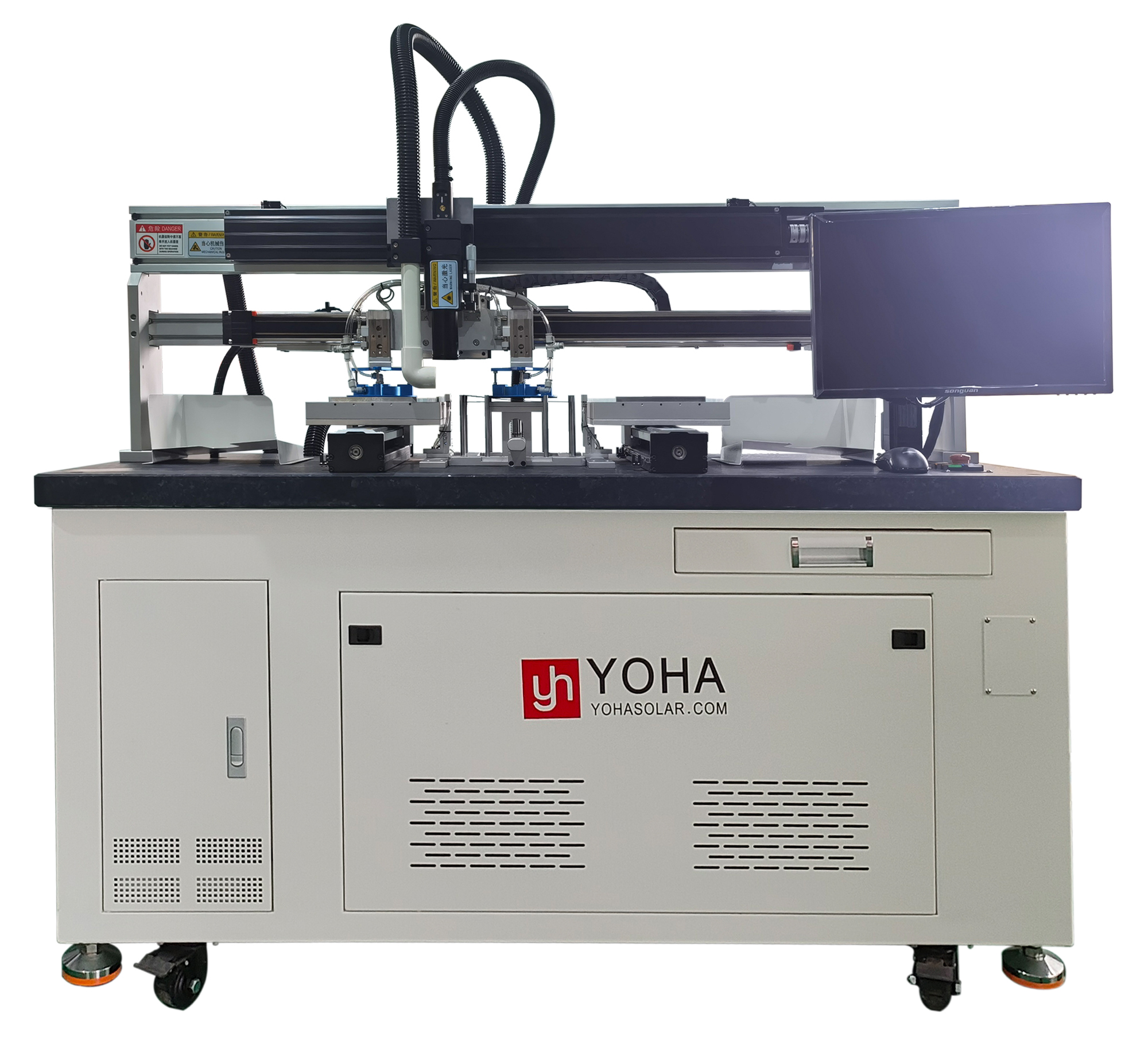

武汉曜华 EL 缺陷检测仪由三大核心模块组成：
  1. 光学成像系统：制冷型 CCD/CMOS（-40℃制冷）或 InGaAs 红外传感器（量子效率＞80%），搭配 4500×6400（3000 万像素）相机，空间分辨率达 0.03-0.1mm/pixel，可识别 5μm 级微隐裂。
  2. 智能电源系统：反向偏置输出 0-1500V、恒流 0.1-1A 可调，电流精度达 10nA，支持弱电流成像，避免高电流损伤组件，适配 182/210mm 大尺寸电池片与 1500V 光伏系统。
  3. AI 控制系统：内置深度学习算法，支持 14 类以上缺陷自动识别、分级与定位，检测准确率≥99.5%，同步输出 SPC 数据报表，支撑工艺优化与质量追溯。

二、核心技术优势：精准、高效、智能的三重保障

1. 超高清成像，微缺陷无处遁形

  • 空间分辨率：工业级 0.1mm/pixel，科研级达 0.03mm 级，可清晰分辨 5μm 微隐裂、0.1mm 级断栅，覆盖电池片全类型缺陷。
  • 低噪声成像：制冷型传感器抑制热噪声，信噪比（SNR）≥50dB，弱电流下仍能输出无噪点高清图像，适配暗场与户外强光场景（配红外屏蔽模块）。
  • 快速成像：曝光时间 1/250-30s 可调，量产线单组件检测≤30s，兼顾高速量产与实验室精细分析。

2. 电气精准控制，检测安全稳定

  • 宽范围适配：反向偏置 0-1500V，恒流 0.1-1A，适配 P 型、N 型、TOPCon、HJT 等全类型电池片，兼容 182/210mm 大尺寸组件。
  • 锁相抗干扰：同步相机与电源频率，屏蔽 600nm 以下杂光，户外 400W/㎡以下辐照度可直接测试，保障全天候检测稳定性。
  • 多参数同步：集成 IV 曲线测试模块，同步获取 Voc、Isc、FF 等电性能参数，实现缺陷与电性能损耗的关联分析，量化功率衰减根源。

3. AI 智能分析，提升分级效率与一致性

  • 缺陷全覆盖：精准识别隐裂、断栅、虚焊、黑芯、PID、热斑等 14 类缺陷，分级准确率≥99.5%，降低人工漏判 / 误判率。
  • 自学习迭代：算法可通过历史数据优化模型，适配不同工艺与电池类型，支持自定义分级标准，满足柔性生产需求。
  • 数据追溯：检测数据实时上传云端，生成缺陷热力图与损耗分布图谱，适配 IATF 16949 质量体系，实现产品全生命周期追溯。

三、全场景应用：覆盖光伏生产与运维全链路

  1. 电池片 / 组件量产：在线 / 离线全检，拦截隐裂、断栅等工艺缺陷，提升良率，适配 24 小时量产节拍，单组件检测≤30s。
  2. 电站运维：便携式机型支持户外单人操作，重量≤15kg，续航≥8 小时，可快速排查热斑、隐裂扩展等故障，降低运维成本。
  3. 科研与失效分析：EL/PL 双模机型（科研级）支持载流子复合路径解析，能量损耗量化精度 ±0.5%，助力 N 型电池技术研发与失效溯源。

四、武汉曜华：技术创新引领 EL 检测升级

武汉曜华 EL 缺陷检测仪，融合制冷红外传感、锁相抗干扰、AI 深度学习三大核心技术，实现从微缺陷捕捉到智能分级的全流程精准管控。我们提供定制化解决方案，从设备选型、安装调试到售后运维全程护航，助力光伏企业在高效电池产业化进程中抢占先机，以可靠品质保障电站 25 年长期收益。
